带防滑握持结构的扁形储油壶结构设计

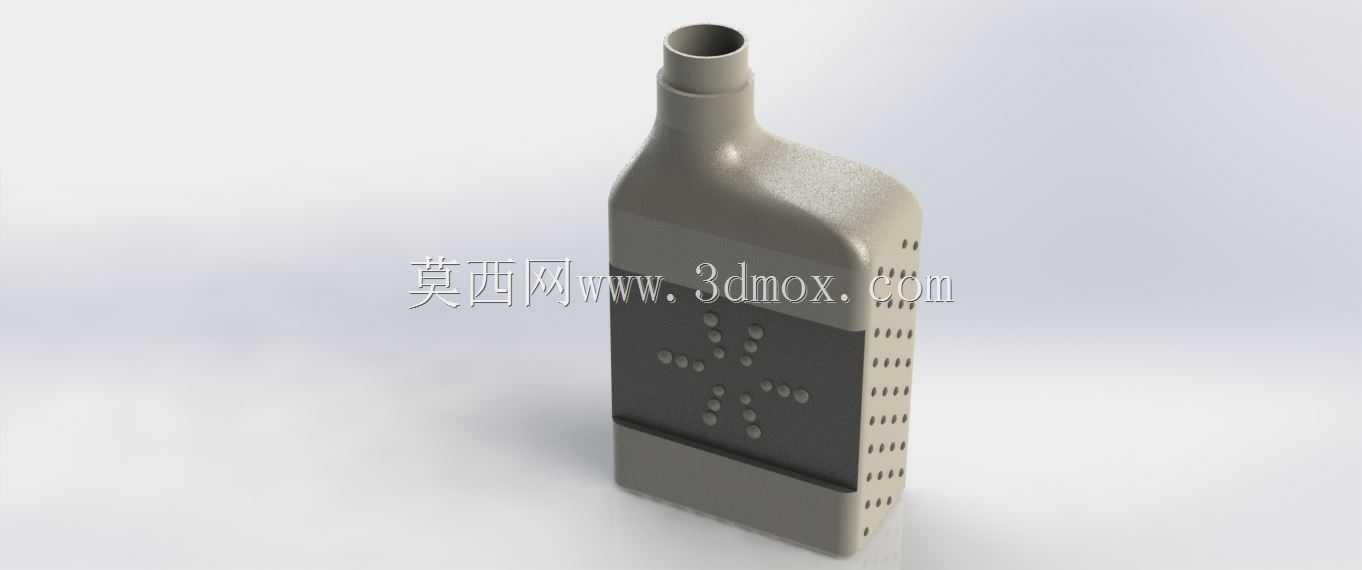

这款扁形储油壶的设计，核心围绕手持加注作业的实际使用场景展开，在车间设备维保、小型机械润滑、家用五金工具保养等场景中，这类储油容器的使用频率极高，设计时首先要解决的就是传统圆壶在沾油工况下易打滑、握持不稳的问题。从结构来看，壶身采用扁平方正的截面设计，相比同容积的圆形壶体，扁形结构在工具柜、维修包内的摆放占用空间更小，不会出现圆壶易滚动滚落的问题，同时扁平的侧面能更好贴合手掌掌心，单手握持时的受力分布更均匀，长时间持握加注也不易产生手部疲劳。壶身中部设置的点阵式防滑结构，并非装饰性设计，点阵凸起的高度控制在1.2mm，凸起间距3mm，这个尺寸是经过多次握持测试确定的，既能够在手掌沾有少量油污时提供足够的静摩擦力，避免加注过程中壶体滑脱，又不会因为凸起过高导致清洁困难，残留的油污可以用抹布直接擦拭干净，不会在缝隙中积存油垢。壶颈位置做了渐变收窄的过渡设计，从壶身的扁形截面平滑过渡到顶部的圆柱形注油嘴，注油嘴的内径设置为8mm，外径12mm，这个口径既可以保证润滑油顺畅流出，不会因为口径过小导致加注时油液憋气断流，也能适配常见的加油导管，针对狭小位置的加注作业，可以外接塑料导管实现精准注油，避免油液滴漏到设备其他部位。壶身的壁厚设计采用差异化分布，握持区域的壁厚为2mm，保证足够的结构强度，即使受到轻微挤压也不会出现变形开裂，壶底位置壁厚加厚到2.5mm，放置在工作台面时能够承受壶体满载的重量，长期放置也不会出现底部凹陷的问题。注油嘴的端面做了圆弧倒角处理，没有尖锐的毛边，在加注过程中不会刮伤设备的漆面或者密封件，壶身的边角全部做了R3的圆角过渡，一方面是避免尖锐边角在携带过程中刮破维修包的布料，另一方面也能减少应力集中，在壶体不慎掉落时，圆角结构能够分散冲击力，降低壶体开裂漏液的风险。从安装边界来看，这款油壶的整体宽度控制在65mm，高度210mm，厚度38mm，能够适配绝大多数维修工具包的侧袋尺寸，也可以直接放入车间常用的工具抽屉内，不会占用过多的储物空间，壶身的防滑点阵区域刚好对应成年人手掌的握持位置，单手握持时拇指和其余四指可以完全覆盖防滑区域，加注时可以通过拇指控制壶身的倾斜角度，精准控制出油量，避免加注过量造成的油液浪费。
