可调式螺纹柱铰接连接结构

项目分类:3D模型 发布时间:2021-09-13 ID:271758
  • 可调式螺纹柱铰接连接结构
  • 可调式螺纹柱铰接连接结构
  • 可调式螺纹柱铰接连接结构

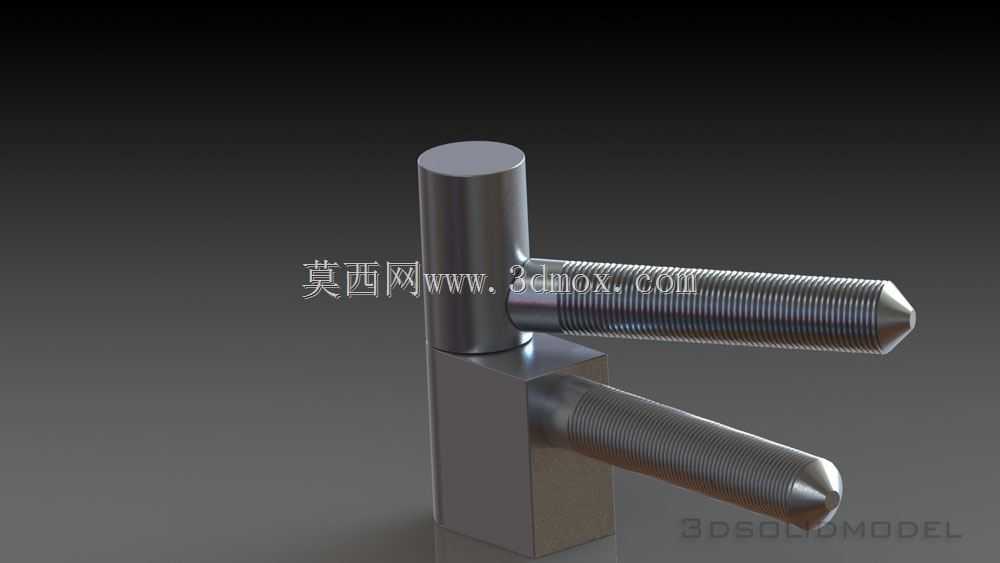

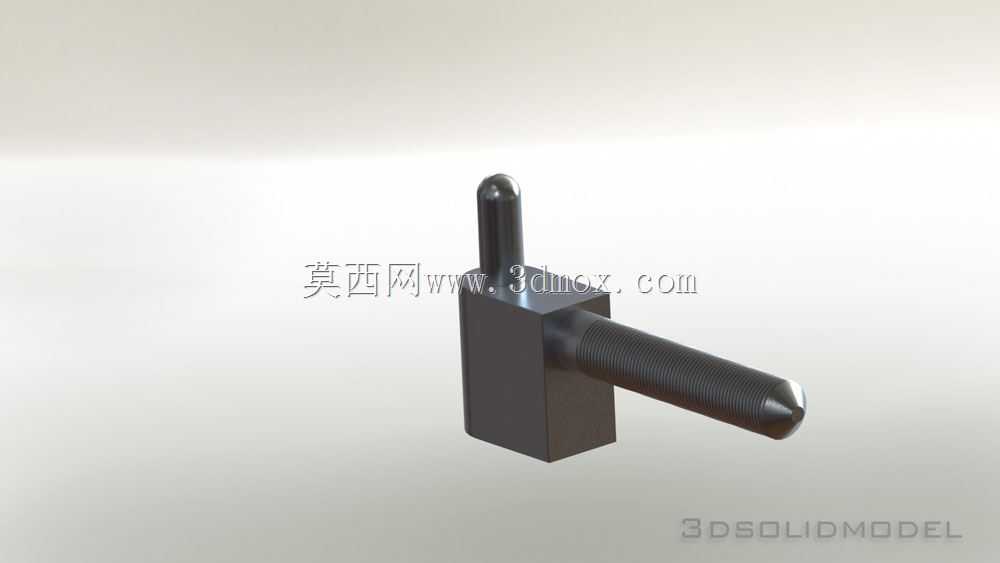

这类带外螺纹调节柱的铰接结构,常应用在需要小范围角度调整、同时具备一定锁紧定位需求的工装夹具、小型检测设备定位模组、非标自动化设备的可调挡停机构上,区别于普通合页类铰链的大角度开合需求,这类铰接结构的转动角度通常控制在0-90度区间内,依靠两根带尖端的外螺纹柱实现抵紧定位,避免转动到位后出现间隙窜动。从结构设计逻辑来看,主体采用立式圆柱转轴作为转动核心,转轴与下方方形基座采用过盈压装配合,保证基座固定后转轴不会出现径向晃动,转动臂与转轴之间采用间隙配合,配合公差控制在H7/g6区间,既保证转动过程无卡滞,又能将径向跳动量控制在0.02mm以内,满足精密定位场景的精度要求。两根外螺纹调节柱分别布置在转动臂的两个垂直方向安装位,螺纹采用标准公制粗牙螺纹,尖端做60度锥面处理,锥面表面粗糙度控制在Ra1.6以内,当转动臂转动到指定工作角度后,螺纹柱旋进至尖端抵接安装基准面,即可实现转动臂的位置锁定,无需额外增加锁紧螺钉或抱箍结构,简化了整体装配流程。安装边界方面,下方方形基座预留两个沉头安装孔,可通过内六角螺钉直接固定在设备安装面板上,基座整体厚度根据螺纹柱的旋进行程做匹配设计,保证螺纹柱完全旋出时不会与安装面板发生干涉,立式转轴的高度略高于转动臂的安装厚度,顶部做平端面处理,可根据实际使用需求加装轴向限位挡片,避免转动臂在频繁转动过程中从转轴上端脱出。实际应用中,这类铰接结构不需要配套定制专用连接件,所有组成零件均可采用常规棒料通过车削、铣削工艺加工完成,加工成本低,后期维护时仅需更换磨损的螺纹柱即可快速恢复定位精度,在小型工装的角度调节工位、生产线旁的小型物料导向架角度调整结构中,这类结构的应用占比逐年提升,相比传统的螺栓锁紧铰接结构,它的调节效率更高,定位后的重复定位精度可控制在0.05mm以内,完全满足普通工业场景的使用要求。设计过程中需要重点关注转动臂与转轴的配合长度,配合长度过短会导致转动臂出现倾斜卡滞,配合长度过长则会增大转动摩擦力,通常配合长度设置为转轴直径的1.2-1.5倍即可兼顾转动顺畅度与结构稳定性,螺纹柱的旋进行程需要根据实际需要的角度调节范围计算确定,避免出现行程不足无法抵紧基准面,或是行程过长导致螺纹柱与基座发生碰撞的问题。
