多连杆式门窗承重斜撑结构设计

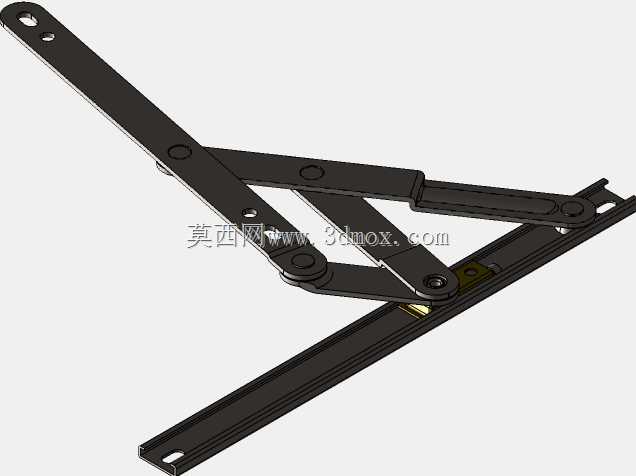

这款斜撑属于门窗系统里的核心承重支撑构件，日常在平开窗、上悬窗以及小型上翻式检修门的结构配套中十分常见，核心作用是在门窗扇开启到设定角度后提供稳定的承托力，避免窗扇因为自重或者外力风压出现下坠、自行闭合甚至铰接端过载变形的问题。从结构设计逻辑来看，整体采用多组冲压钢板通过铆钉铰接形成可折叠的连杆组，长条形的固定端臂用来和窗框侧边通过螺钉锁紧，活动端的连接臂则和窗扇侧边的安装位固定，多连杆的铰接点位经过运动轨迹校核，在窗扇开启过程中能实现顺滑的随动展开，不会出现运动卡滞或者连杆干涉的情况，当窗扇到达最大开启角度时，各段连杆会形成稳定的三角受力结构，把窗扇的重力载荷均匀分散到各个铰接点和窗框安装位上，不会出现单点应力集中的问题。在安装边界的设计上，固定臂上预留的两个长圆形安装孔可以适配一定范围内的安装位偏差，现场安装时不需要对窗框进行二次扩孔加工，降低现场施工的调整难度；活动臂上的连接孔位也做了沉台设计，安装螺钉后钉头不会突出臂体表面，避免窗扇开合过程中钉头剐蹭窗框密封胶条。从功能特性上看，整个斜撑的臂体采用等厚度的冷轧钢板冲压成型，臂体边缘做了卷边强化处理，在不增加板材厚度的前提下大幅提升了臂体的抗弯折刚度，即使承受超出额定值的瞬时风压，臂体也不会出现永久性的弯折变形；各个铰接点位的铆钉都做了涨铆处理，铰接处的转动阻尼均匀，既不会因为间隙过大出现窗扇晃动，也不会因为阻尼过大导致窗扇开合手感生涩。在实际选型适配时，需要根据窗扇的单扇重量、最大开启角度以及窗框的型材截面尺寸来匹配对应规格的斜撑，这款斜撑的收拢厚度较薄，安装后隐藏在窗框和窗扇的侧边缝隙内，不会突出窗体表面影响外观，也不会干扰纱窗或者窗帘的正常安装使用；多连杆的运动轨迹经过优化，在窗扇关闭状态下整个斜撑完全收拢叠合在窗框侧边的槽位内，不会和窗扇的密封胶条产生挤压，能保证整窗的密封性能不受支撑构件的影响。日常维护过程中只需要定期在铰接点位添加少量润滑脂，就能保证长期使用过程中转动顺滑，不会出现异响或者卡滞的问题，整体结构没有易损的弹性零件，使用寿命能和整窗的使用周期匹配，不需要频繁更换维护。
