轴流式油烟蒸汽排风装置结构设计

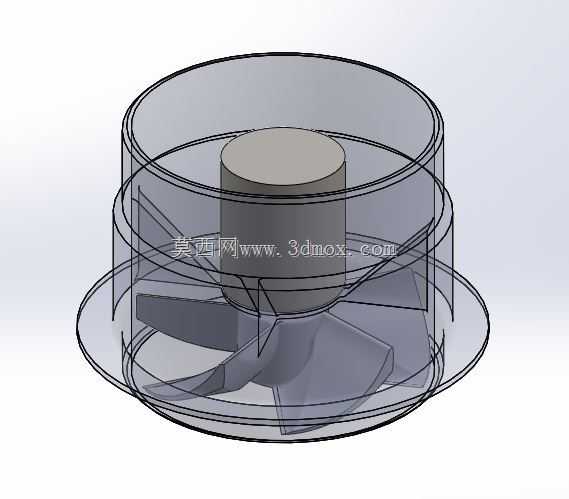

这款排风装置的设计初衷，是覆盖小空间内漆雾、烹饪油烟、作业蒸汽这类气态污染物的就地抽排需求，在小型喷漆工位、家庭厨房、实验室通风橱这类场景中都能适配，不需要复杂的风管接驳就能完成局部气流组织。从结构逻辑来看，整体采用同轴圆筒式布局，外层设置双层环形导流风筒，底部带外翻的安装法兰边，安装时可以直接通过法兰边固定在墙面开孔或者吊顶预留位上，不需要额外制作转接支架，能大幅缩减现场安装的适配工作量。核心做功部件为后倾式轴流风轮，叶片采用大扭角曲面设计，相比普通直板叶片，在相同转速下能获得更高的风压系数，针对油烟这类带有微小油滴、蒸汽颗粒的介质，叶片曲面做了顺滑过渡处理，不容易在叶片表面附着积垢，长期运行也能维持稳定的风量输出。动力端预留了标准直流电机的安装位，适配常规小功率直流驱动单元的安装尺寸，电机安装座设置在风筒中心的导流锥内部，导流锥同时兼具气流整流作用，能减少风轮入口处的气流紊流，降低运行过程中的气动噪音。风筒采用透明可视化的结构设计思路，在做样机测试或者教学演示时，可以直观观察到风轮转动状态、气流在风筒内的流动轨迹，也方便日常运维时直接观察内部积污情况，不需要拆机就能判断是否需要清洁维护。装置顶部预留了标准排气接口，可直接对接柔性排烟管或者硬质排风管道，将抽取的污染介质直接导出到室外或者集中净化处理端。在结构细节处理上，风轮与风筒内壁之间预留了均匀的转动间隙，既避免转动过程中出现擦碰风险，也能减少间隙处的气流回流损失，提升整体排风效率。底部法兰边的安装孔位采用均布设计，适配常规的墙面膨胀螺丝或者吊顶吊码安装，安装边界的容错空间充足，即使现场开孔存在小幅偏差也能顺利完成固定。整体结构没有复杂的异形曲面，所有部件都可以通过常规的注塑或者钣金工艺加工成型，也完全适配3D打印的快速制作需求，在做CFD流体仿真验证时，规整的流道结构也能提升网格划分效率，缩短仿真计算的周期，方便设计人员快速迭代优化叶片角度、风筒长度这类核心参数。
