可折叠承重三角支撑托架结构设计

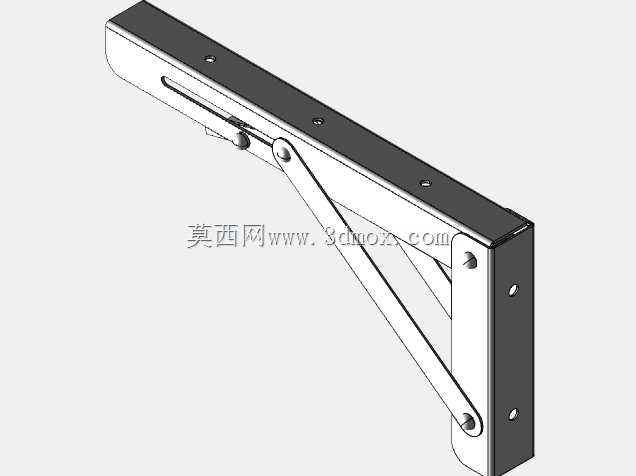

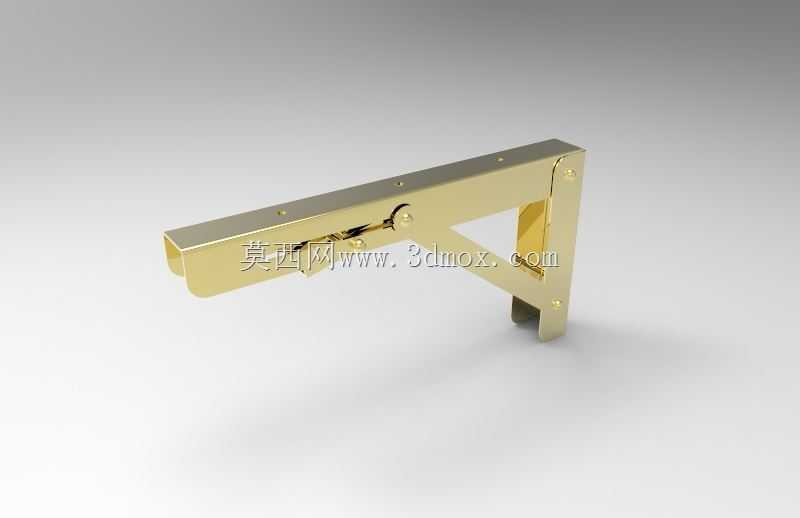

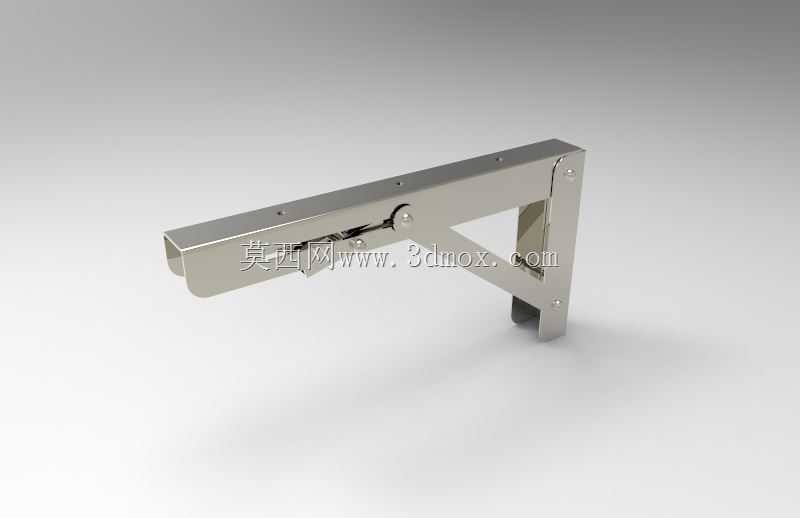

日常工装搭建、临时置物平台布设、小型设备壁挂安装场景中，可折叠支撑托架是兼顾空间利用率与承重需求的核心构件，这款折叠式三角支撑结构，正是针对小空间壁挂支撑场景做的优化设计。从结构逻辑来看，该支架采用双段铰接的三角受力体系，壁挂段通过多组沉头安装孔与墙面或垂直安装面贴合固定，支撑段与壁挂段通过主铰接轴连接，斜向撑杆两端分别铰接在支撑段中部与壁挂段下部，展开时三个铰接点形成稳定三角形受力结构，将支撑台面上的竖向载荷通过斜撑分解为壁挂段的拉应力与安装面的压应力，避免单悬臂结构的应力集中问题。设计时特意在铰接位置做了限位卡位结构，展开到位后斜撑与主支撑臂自动锁止，不会因为台面载荷波动出现意外折叠，收纳时只需拨动卡位解锁件，斜撑即可沿铰接轴回转，整个支架能完全贴合壁挂面收拢，突出安装面的厚度不到壁挂段本身的型材厚度，完全不占用额外通行或操作空间。安装边界方面，壁挂段的安装孔采用等间距排布，适配常规墙面膨胀螺栓、机柜框架螺丝的安装孔距，支撑段的台面安装面预留了沉头孔位，安装木质、金属置物台面时螺丝头不会突出台面影响放置平整度，整个支架展开后支撑段的水平伸出长度与壁挂段的竖向高度按1:0.7的比例设计，在常规15kg均布载荷下，铰接轴的剪切应力、型材的弯曲应力都控制在常用冷轧钢材料的许用应力范围内，不会出现永久形变。不同于固定式三角支架，这款折叠结构在不需要使用时可以快速收拢，尤其适合车间临时工具台、房车内部置物架、小户型墙面折叠桌、商铺临时展示托架这类需要随时切换使用状态的场景，结构上没有多余的弹性零件，所有铰接点都采用金属轴销配合，长期反复折叠使用也不会出现松垮失效的问题，支撑臂的型材边缘都做了折边加强处理，既提升了型材的抗弯截面模量，也避免了锐边划伤安装人员或使用者。
