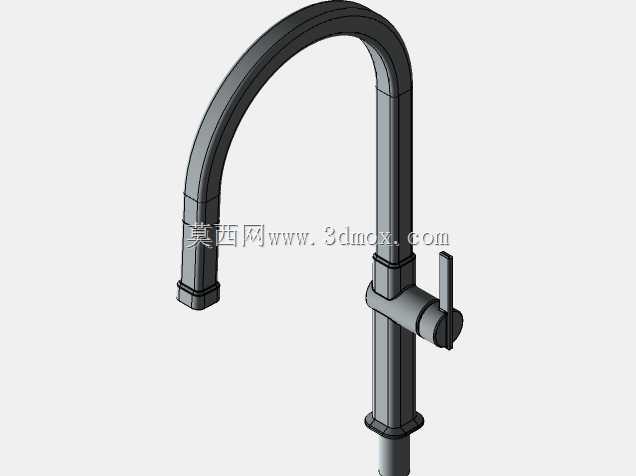

科勒符文款高弯厨房冷热水龙头结构设计

这款龙头的建模核心围绕家用厨房台盆的实际使用场景展开，首先要匹配常规橱柜台面的安装边界，台面孔位预留直径32-35mm的通用安装尺寸，底座固定螺牙适配15-40mm厚度的台面，不管是石英石、不锈钢还是人造石台面都能完成紧固，不会出现安装干涉。高弯出水管的抬升高度做了280mm的设计，出水嘴距离台面安装面的垂直高度留足200mm以上的操作空间，平时清洗大号汤锅、深口料理盆的时候不会磕碰容器，出水嘴的水平延伸距离覆盖台盆中心区域，冲洗台盆边角的时候不用刻意挪动容器，水流能覆盖大部分清洗区域。

单柄侧置的阀芯控制结构，是结合厨房操作的实际习惯做的布局，手柄的开合角度控制在0-90度区间，前后扳动调节水流大小，左右旋转调节冷热水比例，操作力矩控制在合适范围，手上沾有洗洁精泡沫的时候也能轻松拨动，不会出现打滑或者扳不动的情况。出水管部分做了360度可旋转的结构设计，旋转阻尼均匀，不会出现卡顿或者松垮晃动的问题，双槽台盆使用的时候可以随意切换出水槽位，不用的时候可以把出水管转到靠墙面的位置，留出更多台面操作空间。

建模过程中特意还原了龙头表面的镀铬层质感，主体壁厚控制在2.5mm以上，保证水路承压能力，适配家用0.1-0.6MPa的常规供水压力，不会出现壁厚不足导致的开裂隐患。进水接口预留标准4分螺纹口，和家用厨房常见的不锈钢编织进水软管完全匹配，安装的时候不需要额外做转接头，密封面做了平整处理，拧紧之后不会出现渗漏问题。出水嘴内置起泡器安装位，建模时预留了起泡器的装配空间，实际使用时起泡器能让水流和空气充分混合，出水柔和不飞溅，清洗食材餐具的时候不会溅湿台面衣物。

需要注意的是这个模型侧重外观结构与安装尺寸的还原，内部精密阀芯的密封件细节、水道内壁的流道优化做了简化处理，主要用于厨卫场景的效果渲染、橱柜方案的布局展示，不能直接用于开模生产或者精密流体仿真计算。做整体橱柜三维布局的时候，可以直接调用这个模型匹配台盆位置，核对龙头和上方橱柜、墙面置物架的间距，避免后期安装出现开门碰撞、高度不足的问题，也能直观展示厨房装修完成后的整体视觉效果，给客户做方案演示的时候还原度更高。
