日照阴影轨迹演示教具结构设计

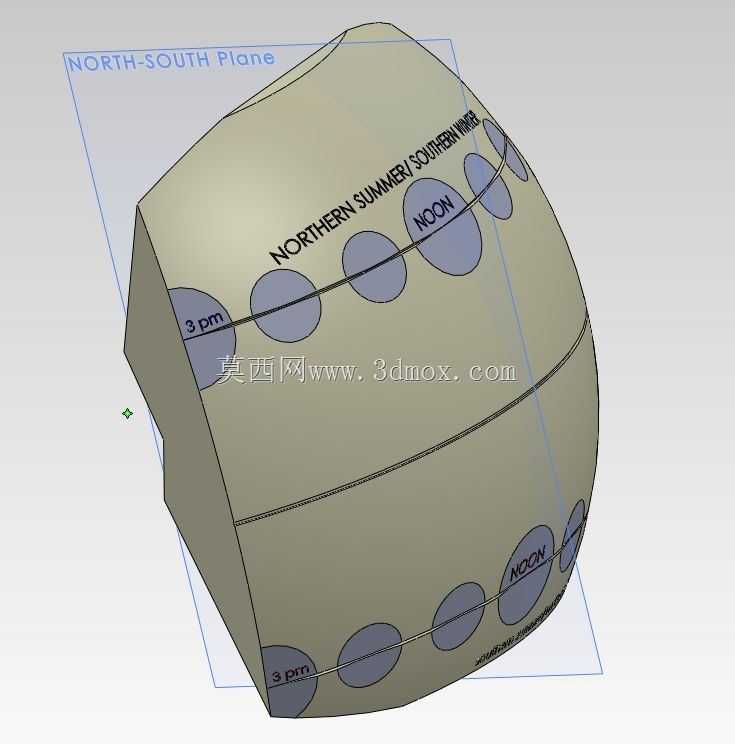

这款结构件主要面向建筑前期日照分析、中小学地理科普教学场景设计，可直观展示不同时段太阳方位对应的阴影投射规律，帮助使用者快速理解建筑排布、场地高差对邻侧区域日照遮挡的影响逻辑。整体采用半球形主体搭配切平安装基准面的结构形式，切平面可直接贴合水平桌面或沙盘基面放置，无需额外辅助固定结构即可保持稳定，半球曲面的曲率按照北半球中纬度地区太阳高度角年变化范围适配，曲面上预留的圆形标识位分别对应不同季节正午、上午、下午的典型太阳方位点，标识位沿南北向基准平面对称排布，可同时演示夏至、冬至两个极端日照时段的阴影轨迹差异。设计阶段优先考虑了演示的直观性，将南北基准平面直接以透明参考面形式嵌入主体结构，使用者无需额外校准方位即可快速对齐场地实际朝向，曲面上的时刻标识采用凹陷填色工艺预留位置，批量生产时可直接通过丝印或激光雕刻完成标注，不会因长期摩擦出现标识脱落问题。主体壁厚控制在均匀3mm，既保证手持搬运时的结构强度，也避免过重导致沙盘承载压力过大，底部切平面边缘做了1mm圆角过渡，防止放置时刮伤沙盘面层或桌面。实际使用时，只需将模型放置在待分析的建筑沙盘对应位置，用平行光源模拟不同时段的太阳光照射，即可直接在邻侧模型表面投射出对应时刻的阴影范围，相比传统软件模拟的二维阴影图，实体演示的方式更便于非专业人员理解遮挡关系，也可用于课堂上让学生手动调整光源位置，观察阴影长度、方向的变化规律。结构上没有多余的活动部件，整体为一体化成型结构，后期维护成本极低，曲面与平面的衔接处做了顺滑过渡处理，没有尖锐棱角，教学场景使用时也能避免磕碰划伤风险。标识位的排布经过反复校准，相邻时刻点的方位角间隔严格对应1小时的太阳方位变化，季节标识线沿半球纬线方向布置，可清晰区分夏半年、冬半年的太阳运行轨迹差异，帮助使用者快速建立太阳方位与阴影投射的对应认知。
