带2档齿轮步进式灯光开关执行机构

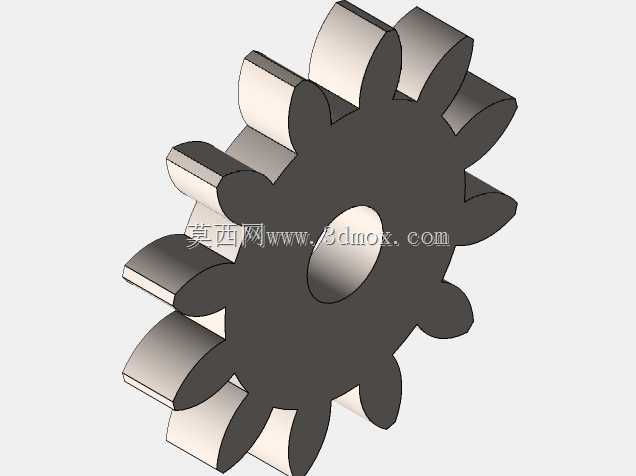

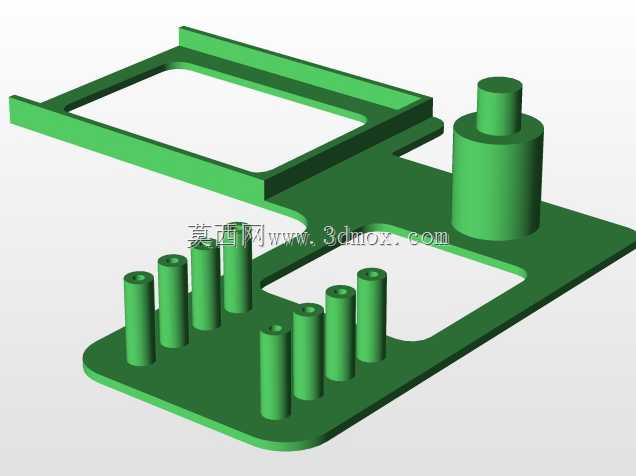

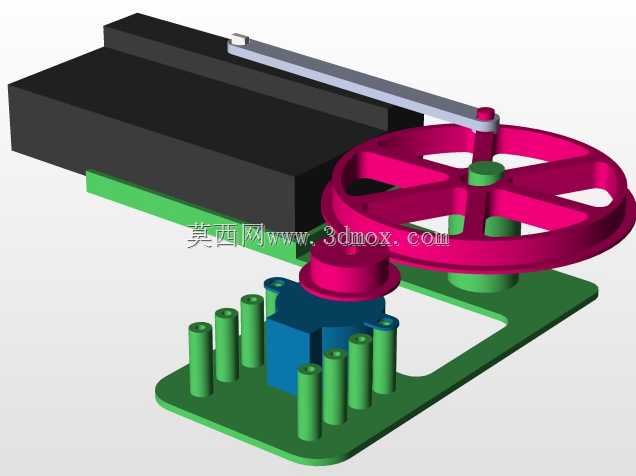

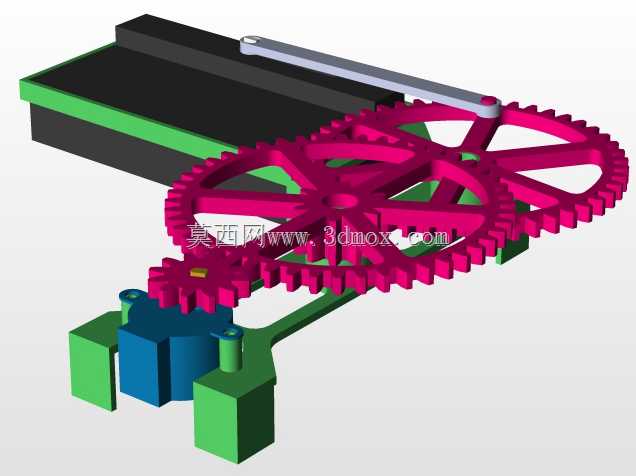

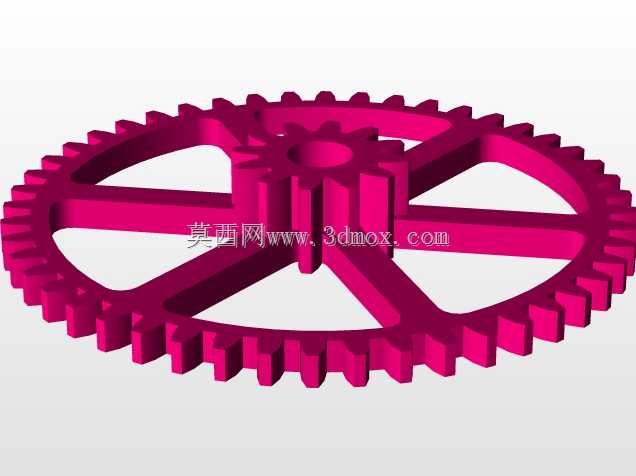

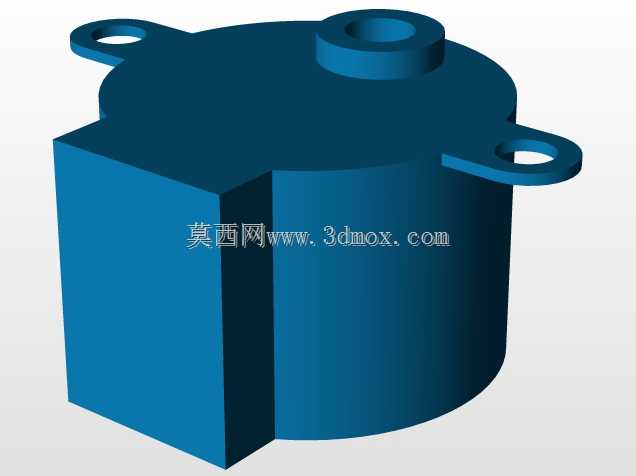

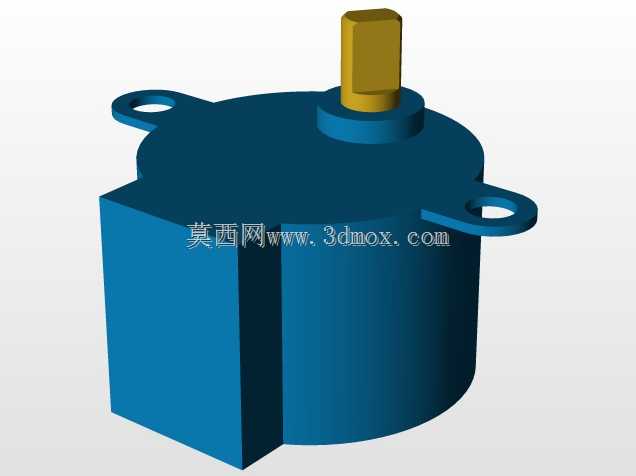

在车载灯光控制、工业照明回路切换这类需要精准档位切换的场景里，这类集成2档减速齿轮的步进式执行组件，是替代传统手动拨杆、实现电控触发的核心部件，日常多嵌入在照明控制总成内部，负责接收电控信号后输出定角度扭矩，完成灯光回路的通断与档位切换动作，相比纯电磁式开关结构，它的档位定位精度更高，不会因为电压波动出现跳档问题。从结构设计来看，整体采用半圆柱加方形基座的组合外形，这种非对称轮廓是为了适配总成内部的预留安装空间，避免和周边线束、其他控制元件产生干涉，顶部伸出的D型输出轴是扭矩输出端，和外部拨叉配合时不需要额外做防转结构，D型切面本身就能传递扭矩、避免相对转动，两侧伸出的带孔安装耳是固定位，安装孔的中心距按照通用照明控制盒的安装基准设计，装配时直接穿入自攻螺丝就能完成固定，不需要额外设计转接支架。内部集成的2档齿轮组是减速增扭的核心，步进电机本身输出转速高、扭矩小，通过两级直齿轮减速后，输出轴的扭矩可以满足拨动开关触点的需求，同时齿轮的传动比经过匹配，让步进电机的步距角对应到输出轴刚好是两个档位的转动角度，不需要额外加位置传感器就能实现开环档位控制，降低整体的控制成本。外壳采用一体式包覆结构，把齿轮组和电机本体完全封闭在内部，既可以阻挡装配过程中产生的塑料碎屑、灰尘进入齿轮啮合区域，避免卡滞故障，也能在一定程度上隔绝外部潮气，提升组件在车载、户外照明场景下的使用寿命。设计时特意把安装耳的高度和基座底面做了齐平处理，装配时基座底面可以完全贴合安装基准面，不会因为安装面不平导致输出轴偏斜，进而出现齿轮啮合异响、档位切换卡滞的问题，输出轴的伸出长度也做了边界校核，既保证和外部拨叉有足够的配合长度，不会因为装配公差出现脱开问题，也不会因为伸出过长顶到总成的上盖，预留的安全间隙可以覆盖常规的零件公差累积。这类组件在实际选型时，不需要额外搭配减速箱，本身已经集成了传动结构，只需要给对应的步进脉冲信号就能完成两个档位的切换动作，对于结构设计人员来说，可以直接套用安装边界做总成的布局设计，减少单独设计齿轮减速结构的工作量，也能规避齿轮参数匹配不当导致的扭矩不足、档位不准问题。
