插电式家用驱蚊加热器结构设计

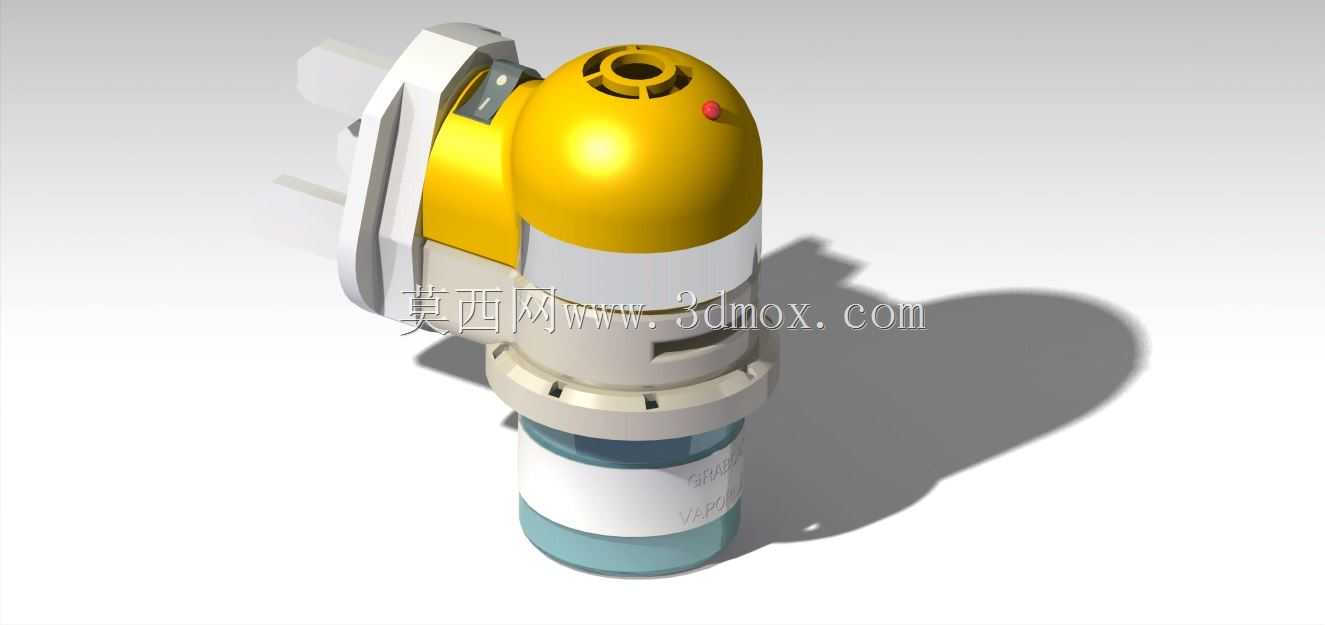

这款插电式驱蚊加热器的结构设计，核心围绕民用居家场景的日常使用需求展开，适配常规瓶装驱蚊液的配套使用，是夏季居家、小型办公空间常用的小体量电器结构。从实际使用场景来看，这类装置需要直接插接在墙面86型插座上使用，因此设计阶段首先要考虑安装边界的避让问题：整机插接后突出墙面的厚度控制在合理范围，不会遮挡插座相邻的其他插孔位置，插头部分采用国标扁插结构，适配国内绝大多数民用墙面插座、插排的插孔规格，插拔力度经过结构校核，既不会因为过松导致接触不良脱落，也不会因为插拔力过大造成插座损坏。上部的加热腔体结构是核心功能区，设计时预留了驱蚊液芯棒的插入通道，加热元件环绕芯棒布置，能够通过恒定低温加热让驱蚊液均匀挥发，顶部的挥发开孔采用环形阵列排布，既保证挥发气体能够顺畅向四周扩散，也能避免大尺寸异物落入腔体内部造成安全隐患，顶部设置的微小红色指示灯结构，能够在设备通电时给出明确的工作状态提示，用户无需凑近就能判断设备是否正常运行。中部的衔接结构做了阶梯式卡位设计，能够适配市面上主流规格的螺纹口驱蚊液瓶，更换液瓶时只需旋转卡入即可完成固定，不需要额外的紧固件，日常更换操作门槛极低。壳体部分采用上下分瓣的装配结构，通过卡扣加少量定位柱完成固定，内部预留了加热元件、导电片的安装卡槽，所有带电部件都设置了隔离筋位，避免用户更换液瓶时意外触碰带电结构，外壳的圆角过渡处理既避免了尖锐棱角造成磕碰，也能在注塑生产时减少应力集中问题，提升壳体件的生产良率。下部的液瓶容纳区做了透明视窗的结构预留，用户不用拆下液瓶就能直观观察剩余液量，及时补充更换。整体结构没有多余的复杂传动部件，所有零件都采用常规注塑工艺即可生产，装配工序简单，适合大批量量产，同时结构可靠性经过校核，长期通电工作状态下的壳体耐热性能满足民用电器的安全要求，不会因为长期加热出现壳体变形、结构松动的问题。
