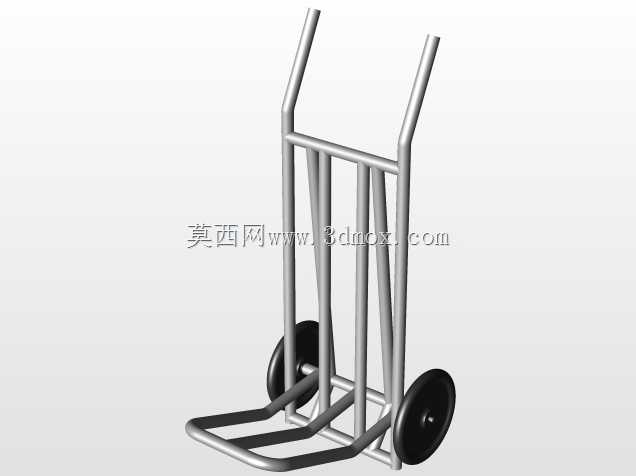

两轮金属手推搬运老虎车结构设计

这款两轮手推搬运车是仓储、物流、车间短途转运场景中极为常见的手动载具，日常多用于箱装货物、袋装原料、小型工件的平面转运作业，在狭窄通道、货梯、门店卸货等机动叉车无法进入的场景下，能凭借小巧的身形完成灵活转运，单人即可操作，无需额外动力源，维护成本极低。从结构设计来看，整车采用圆管弯折焊接成型的框架结构，主承力立管采用厚壁无缝钢管弯折出符合人体工学的推握高度，推把位置做了向外的微扩处理，操作人员握持时不会卡蹭手腕，推行过程中可以自然发力。底部承力托臂采用扁钢与横置圆管焊接的结构，托臂向前伸出的长度经过载荷重心匹配设计，装载货物时重心自然落在两轮轮轴的靠前位置，抬起推把时能借助杠杆原理抵消大部分货物重量，操作人员仅需施加很小的抬升力即可保持车辆平衡，长时间作业也不易产生肌肉疲劳。两侧的支撑腿采用与主框架同规格的圆管弯折成型，车辆静置放置时，支撑腿与两轮形成三点支撑结构，即使放置较重的货物也不会出现侧翻、前倾的问题，停靠时无需倚靠其他物体即可稳定直立。行走轮采用实心橡胶轮搭配深沟球轴承的结构，轮径选择适配常见的厂区减速带、车间地面缝隙、仓库门槛等障碍，推行时不会出现卡滞，实心轮体无需充气，不存在爆胎、漏气的维护问题，适配厂区、仓库等多碎屑、多尖锐杂物的地面环境。整车框架的焊接位置均做了满焊处理，焊后打磨去除焊渣毛刺，主承力位置额外增加了斜向加强筋，避免长期重载使用后出现框架开焊、变形的问题。从安装边界来看，整车空载状态下的宽度控制在常规人行通道的通行宽度以内，长度方向在托臂收起直立状态下占用空间极小，可紧贴墙面放置，不会过多占用仓储空间；推把高度适配多数成年操作人员的立姿握持高度，不同身高的操作人员都能找到舒适的发力角度。设计过程中重点考量了载荷传递路径，货物放置在托臂上后，重量通过底部横撑直接传递到轮轴位置，主框架的立管仅承担抬升时的杠杆力与推行时的水平推力，受力路径清晰，没有多余的承力薄弱点，管材选型时根据额定载荷做了抗弯强度校核，确保满载状态下框架变形量在允许范围内，长期使用不会出现不可逆的塑性变形。轮架位置采用焊接固定的轮轴安装座，轮轴穿入后做了防松处理，避免长期颠簸使用后轮轴窜动脱落，轮体与框架之间预留了足够的转动间隙，转向时不会出现轮体蹭框架的问题。
