iPodtouch车载行动摄像头固定支架结构

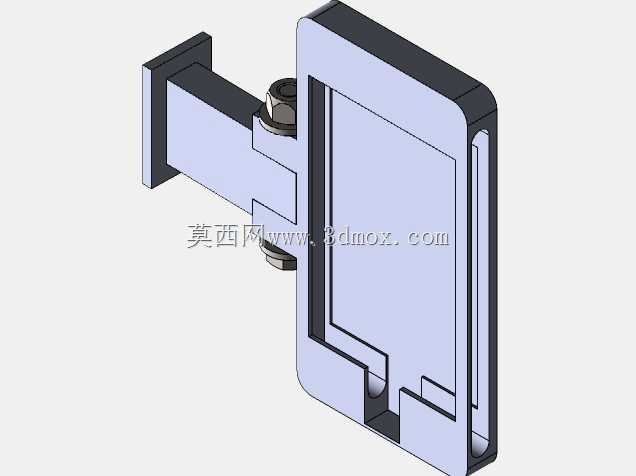

该结构主要面向车载移动拍摄场景设计，用于在车辆行驶过程中可靠固定iPodtouch设备，配合行动摄像头完成行车记录、路途素材采集等作业，解决移动场景下数码设备无专用固定位、易晃动脱落的实际问题。从功能实现逻辑来看，整体结构分为夹持固定端与设备承载端两个核心部分，夹持端采用L型悬臂搭配锁紧螺栓的结构，可适配车辆中控台、挡风玻璃边框等不同厚度的安装基面，锁紧时螺栓端面可加装防滑胶垫，避免安装时刮伤基面饰板，同时保证车辆颠簸工况下支架不会出现滑移松脱。设备承载端采用框型半包结构，内侧预留与iPodtouch侧边按键、底部充电接口对应的避让槽，安装设备时不会误触按键，也可在固定状态下外接充电线满足长时间拍摄的供电需求，框体底部设置承托凸台，可完全兜住设备下端，两侧的限位挡边刚好卡住设备侧边，既保证取放设备的操作便捷性，又能在车辆急加减速、过颠簸路面时限制设备的窜动位移。设计过程中优先考虑安装边界的适配性，夹持端的悬臂长度经过反复校核，安装后设备屏幕不会被车辆方向盘、仪表台凸起结构遮挡，驾驶员可快速瞥视屏幕查看拍摄状态，不会分散过多驾驶注意力；框体的外形尺寸完全匹配对应型号iPodtouch的外轮廓，单边预留0.2mm的装配间隙，避免温度变化导致塑料件胀缩后出现设备卡滞无法取出的问题。结构整体采用硬质工程塑料搭配金属锁紧螺栓的组合，在保证整体结构强度的前提下控制整体重量，不会因支架自重过大导致安装基面长期受力变形；夹持端与承载端的连接位置设置了角度微调结构，可根据拍摄需求调整设备的俯仰角度，适配不同的拍摄视野要求，调整到位后通过侧边的锁紧螺母即可固定角度，行驶过程中不会出现角度自行偏移的问题。该结构没有多余的冗余设计，所有结构特征都服务于设备固定、安装适配、操作便捷这几个核心需求，零部件数量少，装配工序简单，量产时可直接采用注塑工艺成型主体结构，仅需配套标准紧固件即可完成组装，生产成本可控，同时后期维护更换也十分便捷，若夹持端胶垫出现磨损，直接更换胶垫即可恢复原有防滑性能，无需整体更换支架。
