笔记本电脑适配器用电力连接线结构

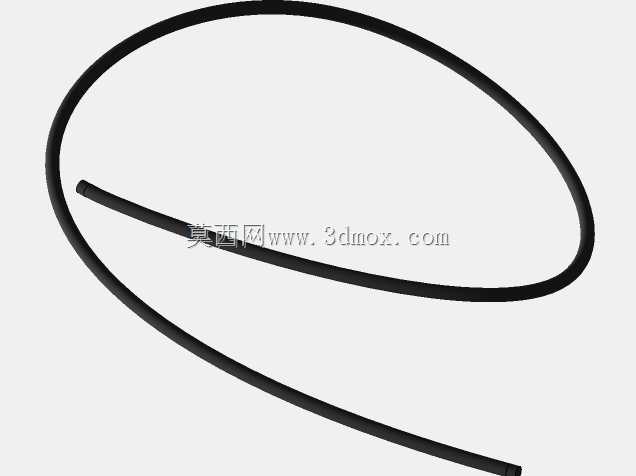

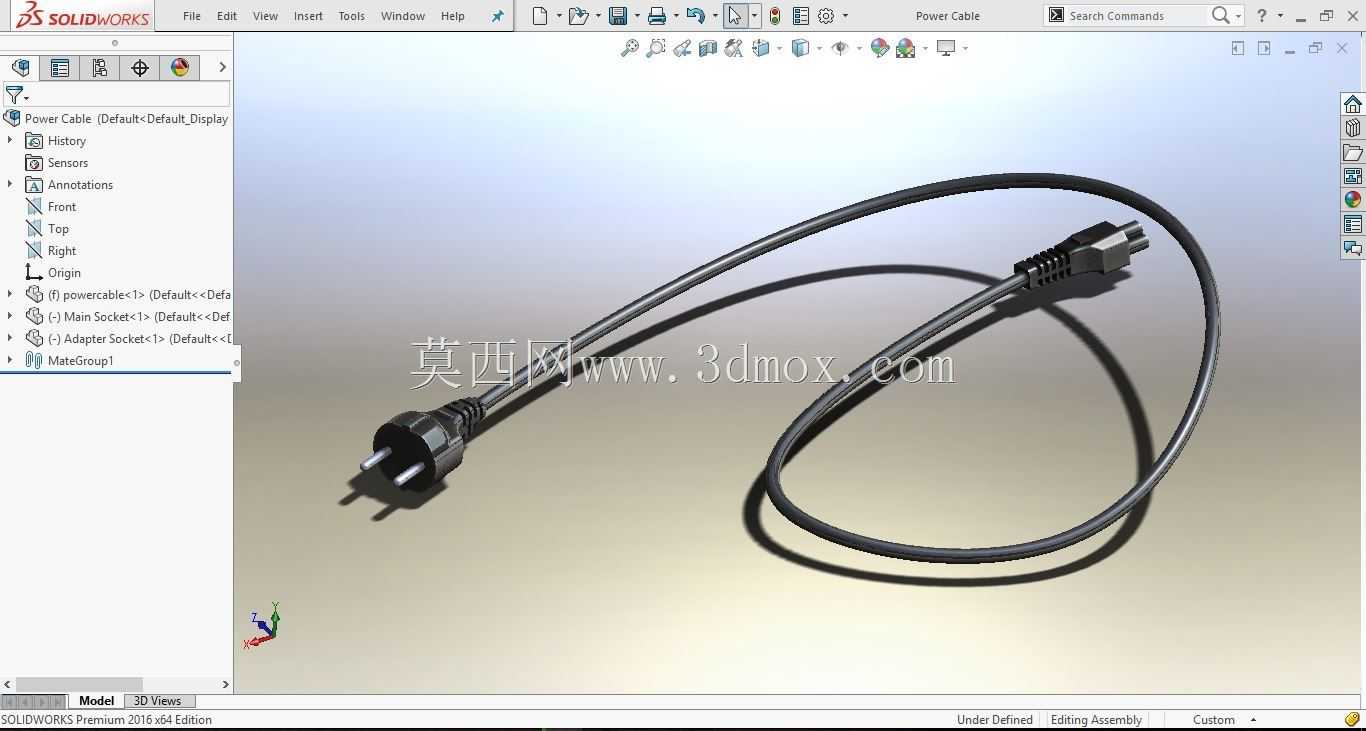

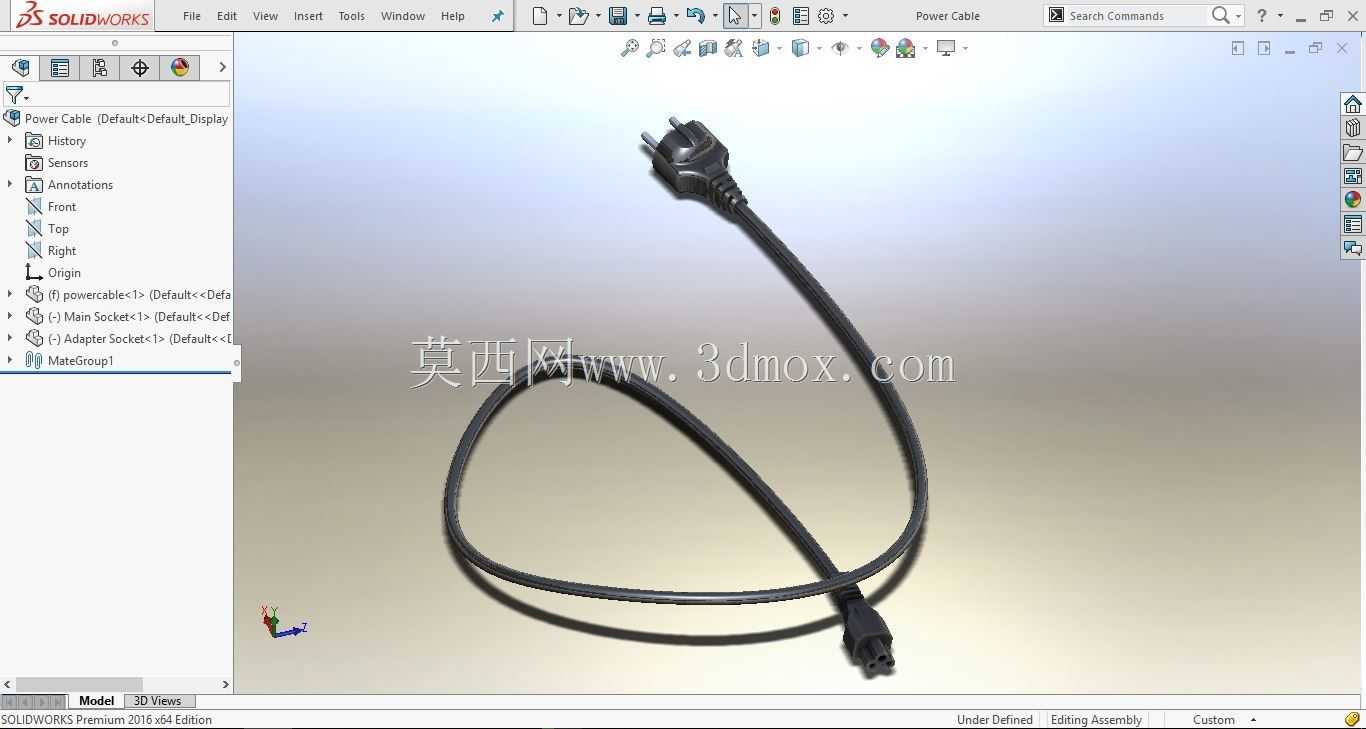

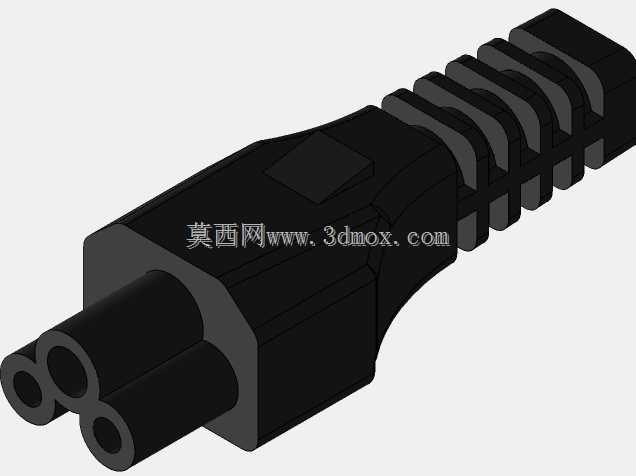

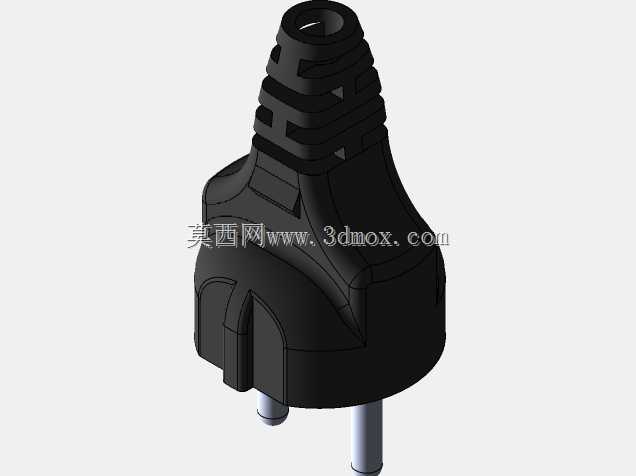

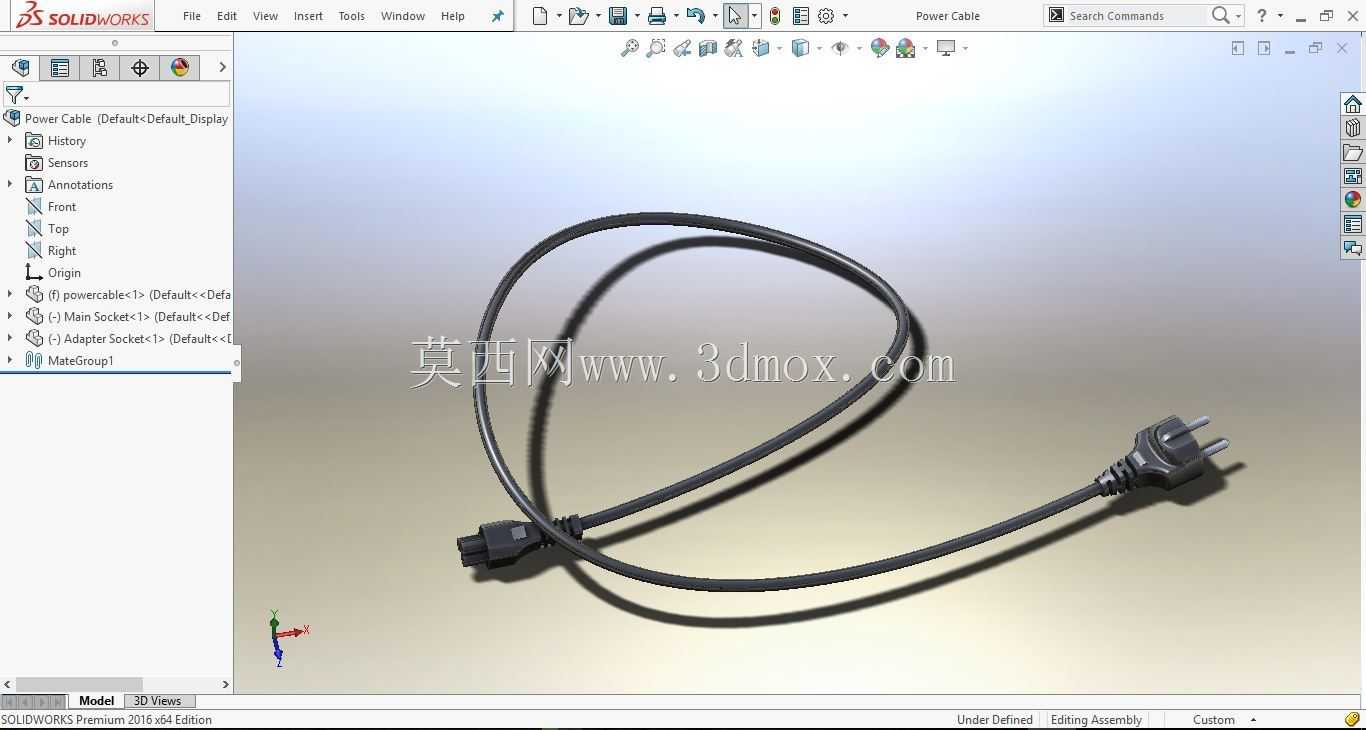

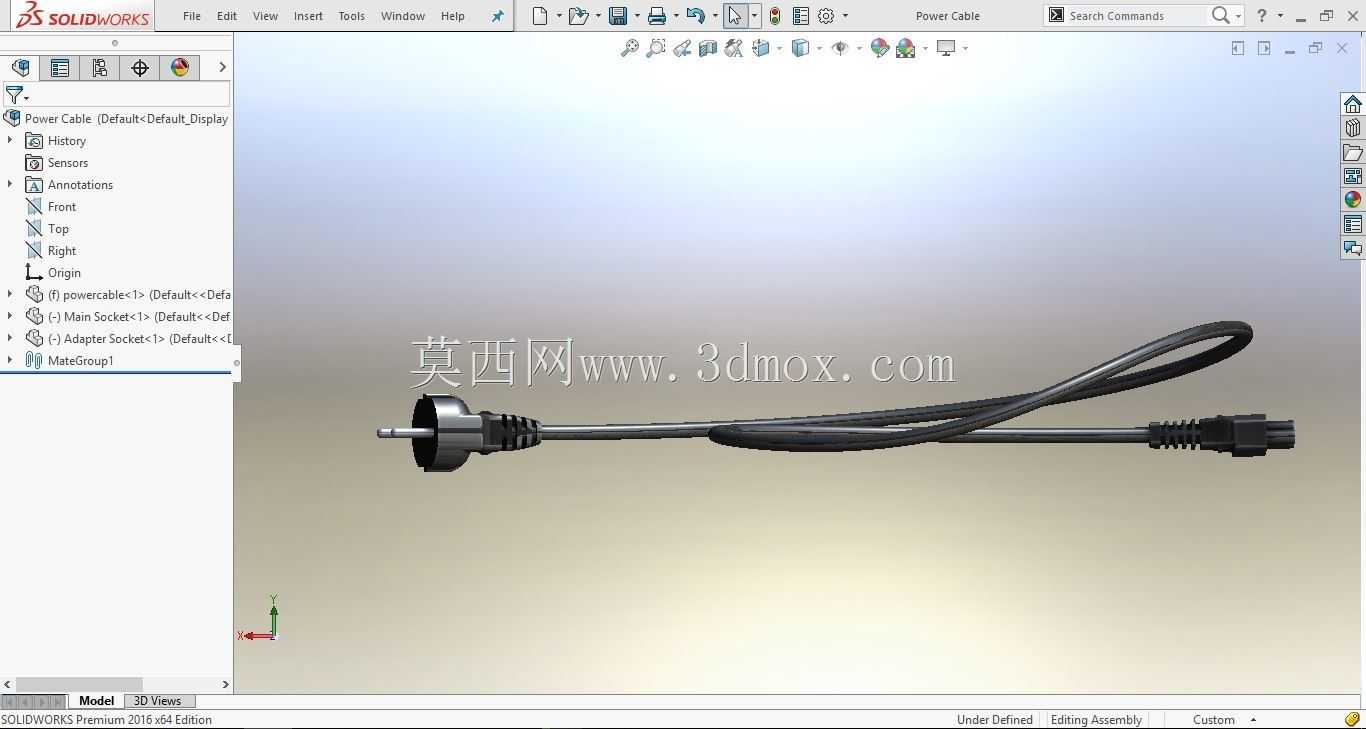

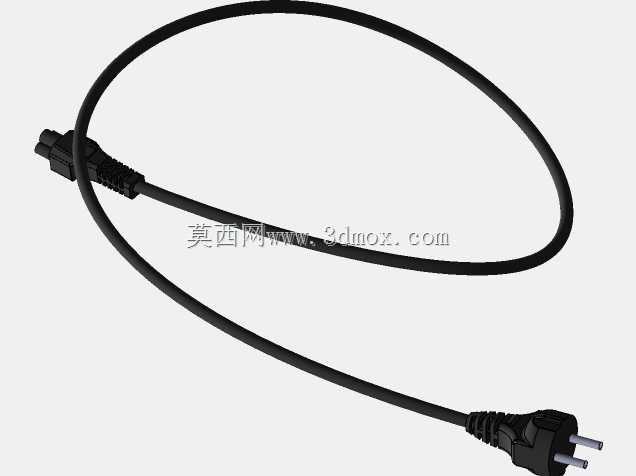

日常办公与消费电子供电场景中，这类两端带成型接插件的电力电缆是电能传输的核心载体，一端适配墙面市电插座取电，另一端对接笔记本电脑电源适配器的直流输入端，承担交流市电从墙面端到适配器转换模块的传输功能，是消费电子供电链路里不可缺少的连接部件。建模时优先还原线缆的柔性形态特征，没有采用生硬的直杆建模逻辑，而是通过样条曲线拟合线缆自然弯折的松弛状态，还原实际使用中线缆随意摆放的弯曲弧度，避免模型呈现出不符合实物的僵直感，方便后续做整机装配场景的布局演示时，能更贴近真实布线的视觉效果。两端的接插件部分做了细节还原，市电端的插脚金属部分做了倒角处理，插脚根部的应力释放锥做了渐变曲面建模，这个结构是实际生产中为了避免线缆反复弯折导致内部铜丝断裂的关键结构，建模时特意还原了锥面和线缆外皮的顺滑过渡，没有出现生硬的拼接断面。适配器端的直流插头部分还原了卡位凸台与绝缘段的分层结构，插头尾部同样做了应力释放的加厚护套，和线缆主体的曲面做了连续曲率的衔接，保证外观和实物一致。从安装边界来看，线缆整体长度适配常规桌面使用场景，两端接插件的外径尺寸符合通用安规标准，插脚的间距、伸出长度都匹配常规国标墙面插座的插孔尺寸，不会出现装配干涉问题；直流插头的外径、插针长度适配绝大多数常规笔记本适配器的输入接口，插拔行程的空间预留也符合实际使用的操作空间要求。线缆外皮的纹理做了细微的磨砂质感还原，接插件的塑料外壳做了哑光面的质感区分，金属插脚部分做了金属光泽的材质区分，在装配演示时能清晰分辨不同部件的材质属性。建模过程中对线缆内部的铜芯结构做了简化处理，因为外观装配场景不需要展示内部绞线结构，只保留外皮的整体形态即可，既保证模型外观还原度，又控制了模型的整体面数，方便在大装配体中调用时不会占用过多系统资源。这类线缆模型常被用于消费电子供电系统的装配演示、桌面办公场景的三维布局展示，也可以作为电源适配器产品建模的配套部件，帮助结构设计人员在整机布局时提前确认线缆的弯折半径、接插件的插拔空间，避免后续结构设计时出现线缆长度不足、接插件和周边部件干涉的问题。
