小瓶装可口可乐塑料包装瓶三维结构

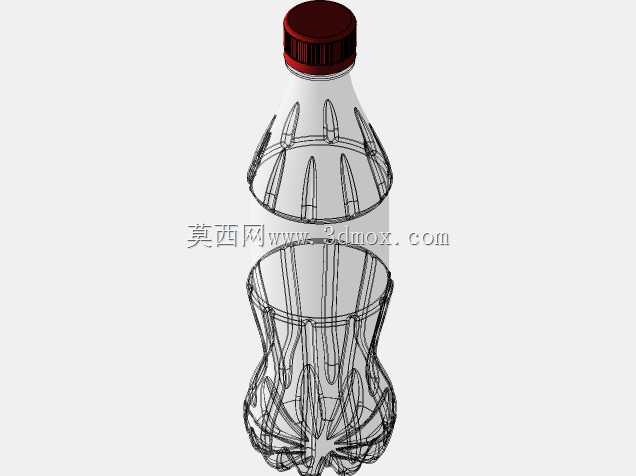

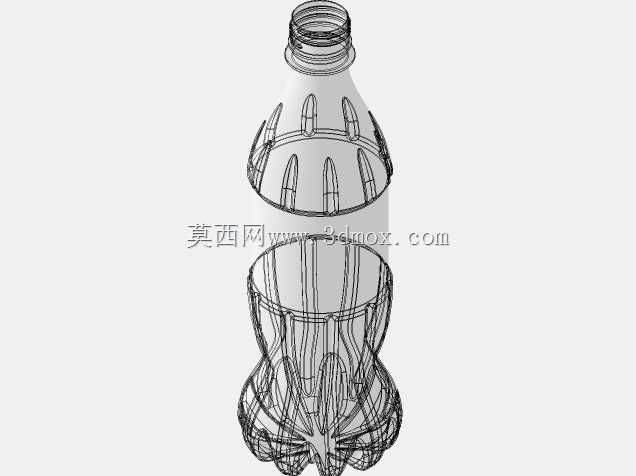

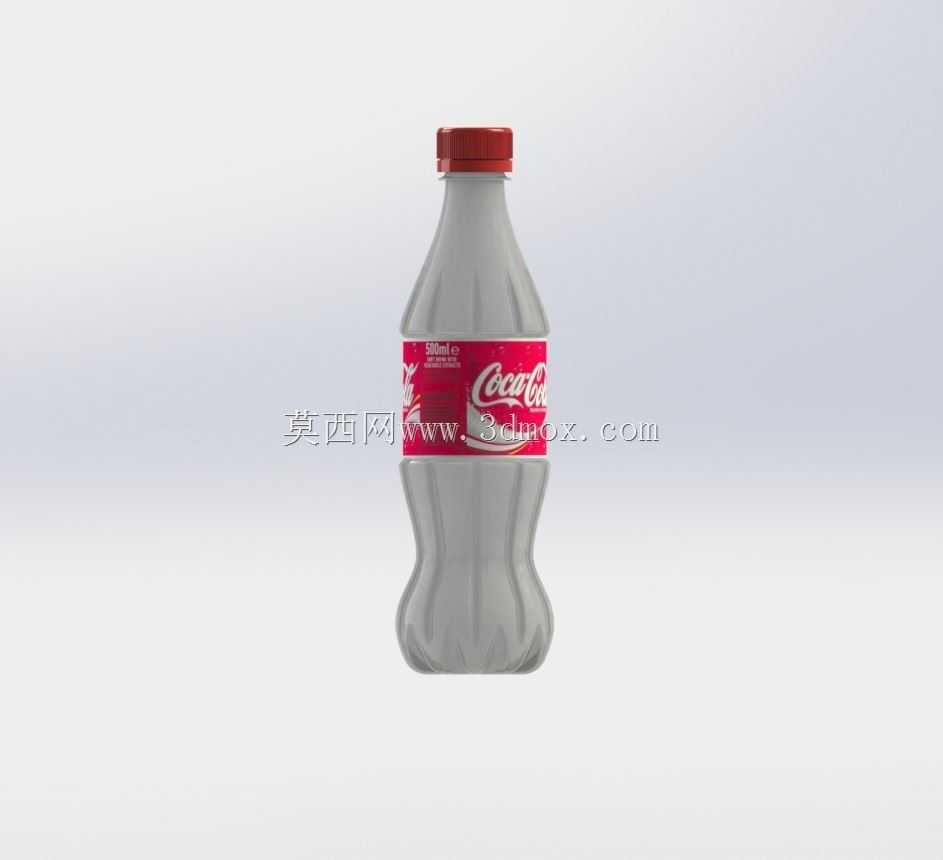

日常快消饮品的终端陈列、灌装生产线适配、包装结构验证环节，这类小容量碳酸饮料瓶的三维结构是开展相关设计工作的核心参考载体。在快消品包装研发流程中，该模型可直接用于灌装线的工位适配校核，验证瓶身在输送导轨上的通行间隙、卡瓶定位的契合度，也能为终端陈列的堆头排布、自动售货机的货道尺寸匹配提供精准的尺寸依据，避免实际生产中出现卡瓶、掉瓶、陈列错位等问题。从结构设计逻辑来看，这款瓶身沿用了碳酸饮料瓶经典的收腰曲线，瓶身下半段的内凹弧形筋条并非单纯的装饰设计，一方面是为了提升瓶身的径向抗挤压能力，抵消碳酸饮料内部的气压应力，减少仓储堆码过程中的瓶身变形概率，另一方面也贴合人手握持的弧度，提升消费者手持时的贴合度，降低滑脱风险。瓶口采用标准的碳酸饮料瓶口螺纹结构，匹配常见的28mm口径防盗瓶盖，螺纹的导程、牙型角度都符合快消饮品灌装的通用标准，能够兼容现有多数灌装线的旋盖头规格，无需额外调整设备参数即可适配生产。瓶身的贴花区域预留了平整的环向贴合面，该区域的曲面曲率经过优化，能够保证塑料标签热收缩贴合时不会出现褶皱、翘边，标签定位的基准线与瓶身的合模线呈90度错位布置，避免合模线的凸起影响标签的贴合平整度。从安装与适配边界来看，瓶身最大直径处的尺寸控制在常规PET瓶的通用范围内，能够适配现有多数饮料输送机的护栏间距，瓶底的五瓣式凹陷结构是碳酸饮料瓶的经典底型设计，既能够提升瓶底的抗内压能力，避免瓶底受气压作用向外鼓凸导致放置不稳，也能匹配自动售货机、货架的支撑定位结构，保证放置时的垂直度。建模过程中对瓶身的壁厚做了均匀化处理，瓶口处的壁厚加厚以保证旋盖的结构强度，瓶身主体壁厚控制在PET吹瓶的常规合理区间，兼顾结构强度与材料成本控制，吹瓶成型的拔模角度也做了对应设置，能够直接用于吹塑模具的结构参考，减少模具设计阶段的重复建模工作量。
