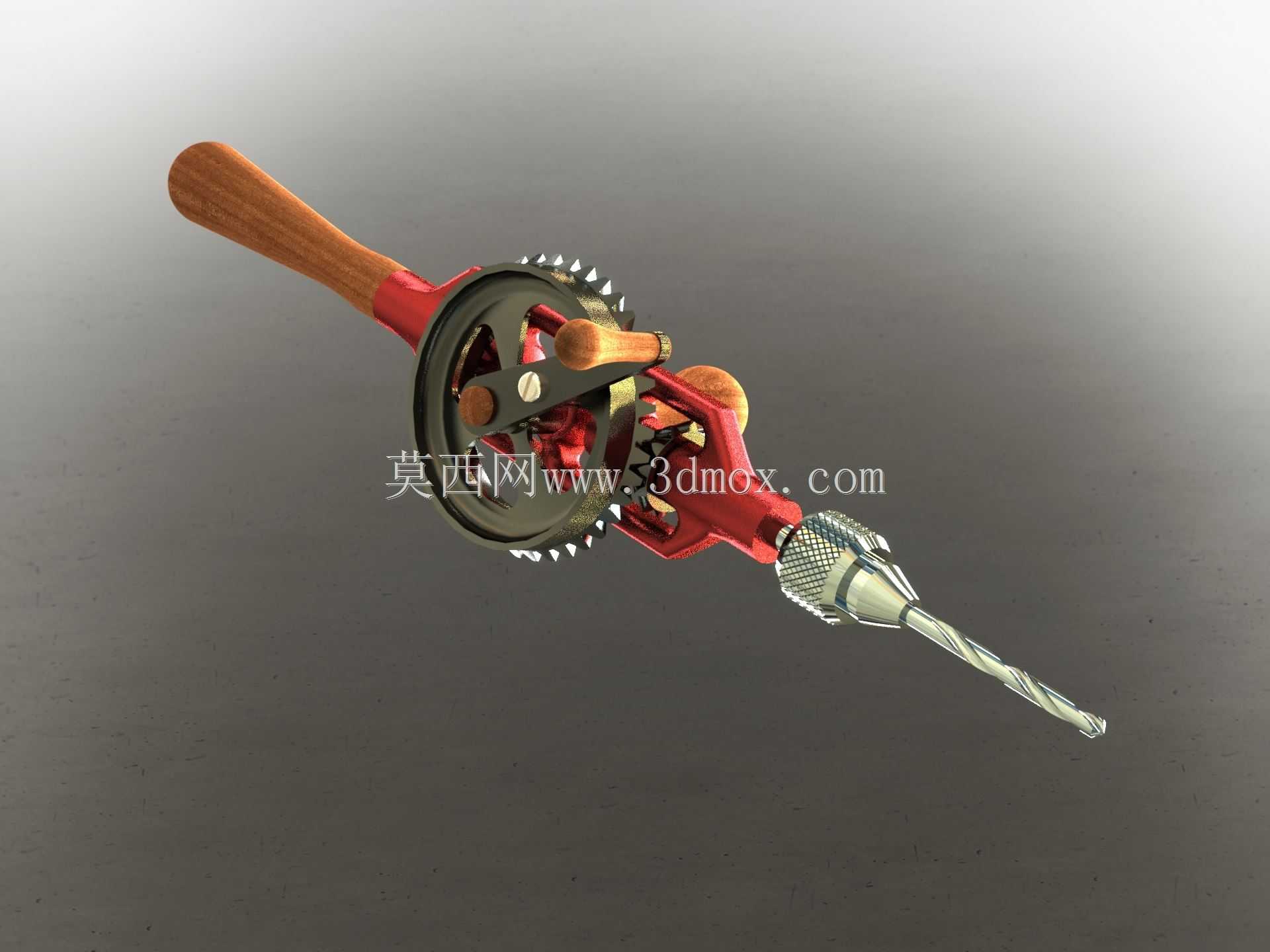

老式手摇木工手钻结构设计

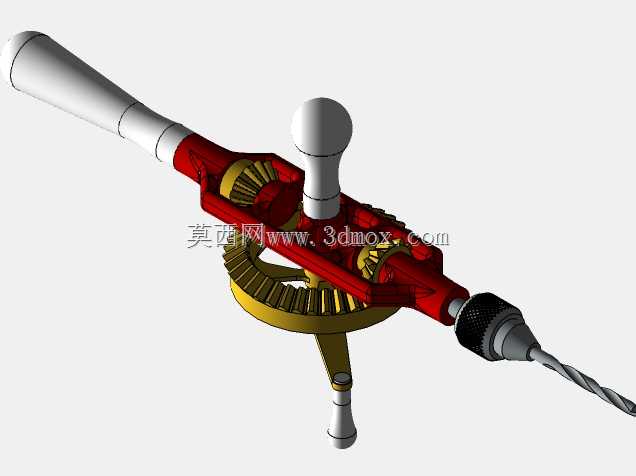

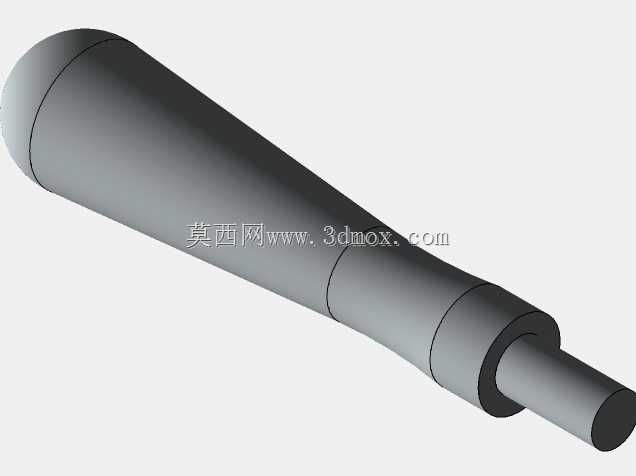

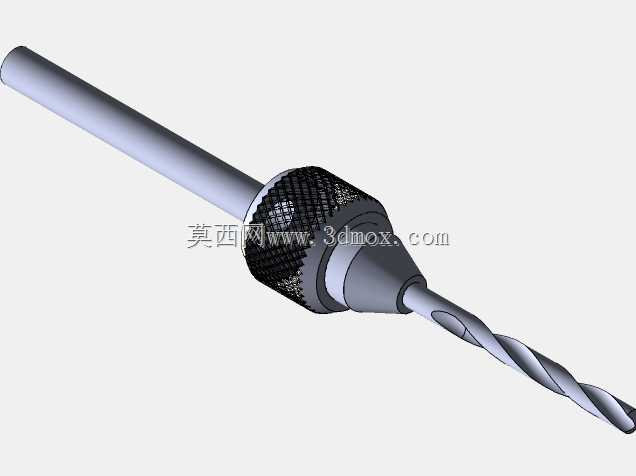

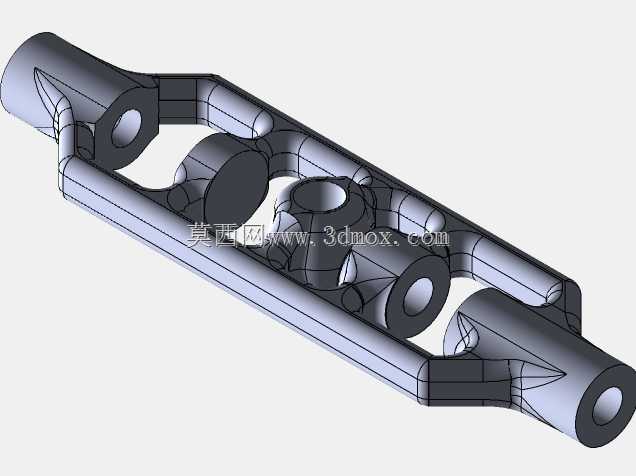

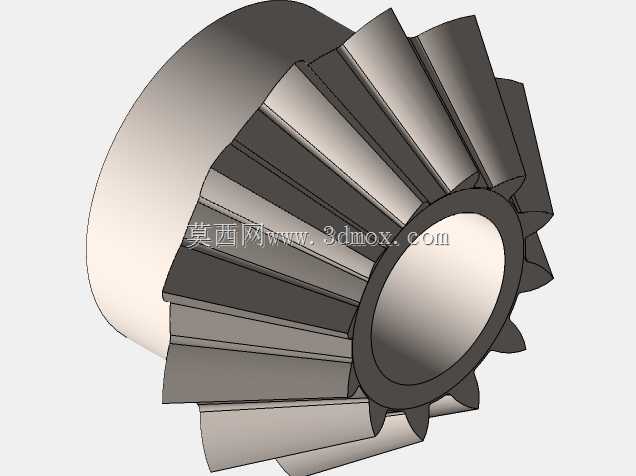

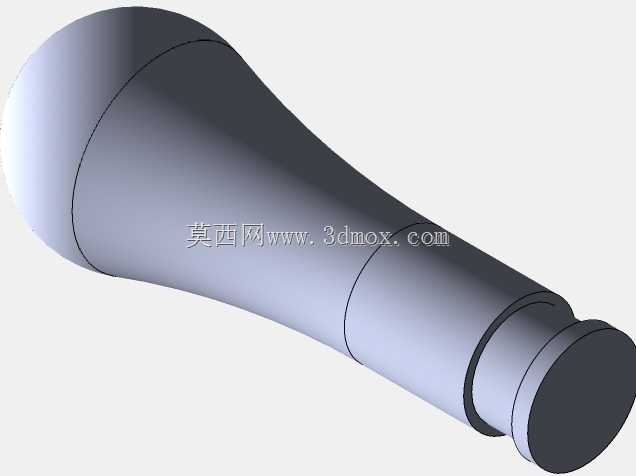

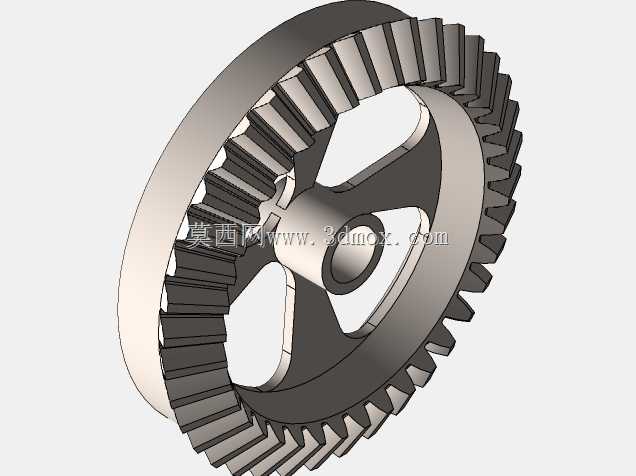

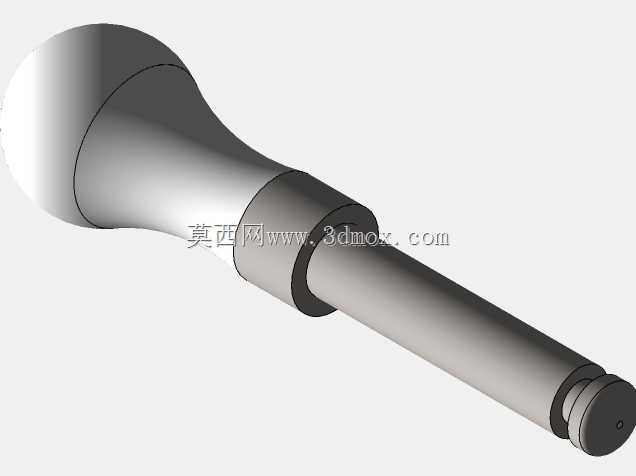

这款手摇手钻是传统手动钻孔作业的典型工具，在无电力供应的野外作业、木工精细加工、小型维修场景中仍有不可替代的使用价值，尤其适合对钻孔精度要求不高、作业空间受限、无法接入电源的临时加工场景，比如老式家具维修、户外木质构件安装、手工皮具打孔等作业环节。从结构设计来看，整体采用齿轮增速传动结构，木质手柄贴合手掌握持曲线，表面做了圆弧过渡处理，长时间握持作业不易产生硌手的疲劳感，主传动大齿轮与侧置摇柄的传动比经过匹配，摇柄转动一圈即可带动钻夹头实现多圈旋转，相比直接捻动钻杆的老式手钻，钻孔效率提升明显，同时摇柄位置做了偏心配重设计，转动时惯性更均匀，操作时不需要施加过大的摇动力矩。钻夹头部分采用三爪自定心结构，可夹持不同直径的直柄麻花钻，夹持范围覆盖常规小型钻孔作业的常用钻头规格，夹头尾部与传动主轴采用过盈配合加销钉定位的连接方式，可承受钻孔时的轴向进给力与周向扭矩，不会出现转动打滑的问题。主体框架采用铸钢材质一体成型，齿轮啮合位置预留了合理的侧隙，既可以保证传动顺畅，也能容纳少量加工铁屑与灰尘，降低日常维护的频率，框架上的辅助握持手柄可根据作业角度调整握持位置，在对硬质木材钻孔时，可通过辅助手柄施加轴向进给力，保证钻头顺利切入工件。整体外形尺寸适配单人手持操作的边界，总长度控制在成年人手臂自然握持的舒适范围内，最大回转半径不会超过常规作业的操作空间，不需要额外的安装固定基座，拿起即可开展作业，存放时也不需要占用过大的储物空间。设计过程中充分考虑了手动工具的受力特性，所有受力部件的壁厚都经过强度校核，在木质手柄与金属框架的连接位置做了嵌装加固结构，避免施加进给力时手柄出现断裂脱落的问题，齿轮的齿形采用渐开线设计，传动过程中噪音小、磨损慢，可承受长期反复的手动作业载荷，钻夹头的锁紧结构采用滚花防滑设计，徒手即可完成钻头的更换与锁紧，不需要额外借助扳手工具，适配野外无辅助工具的作业场景。
