立式带侧烤架不锈钢熏烤炉结构设计

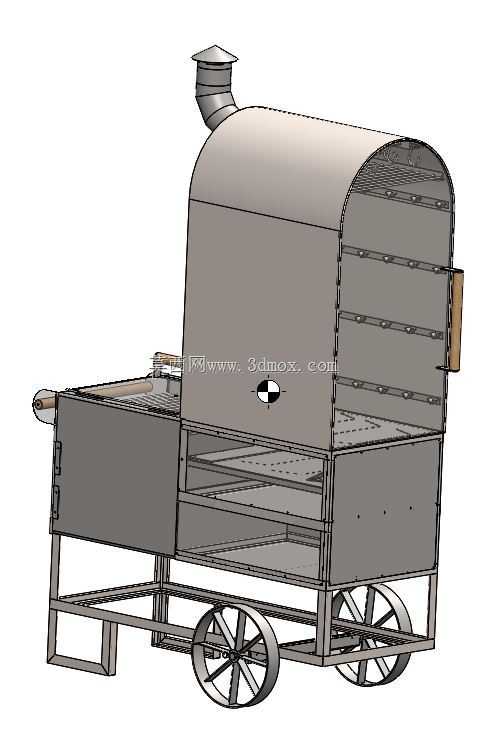

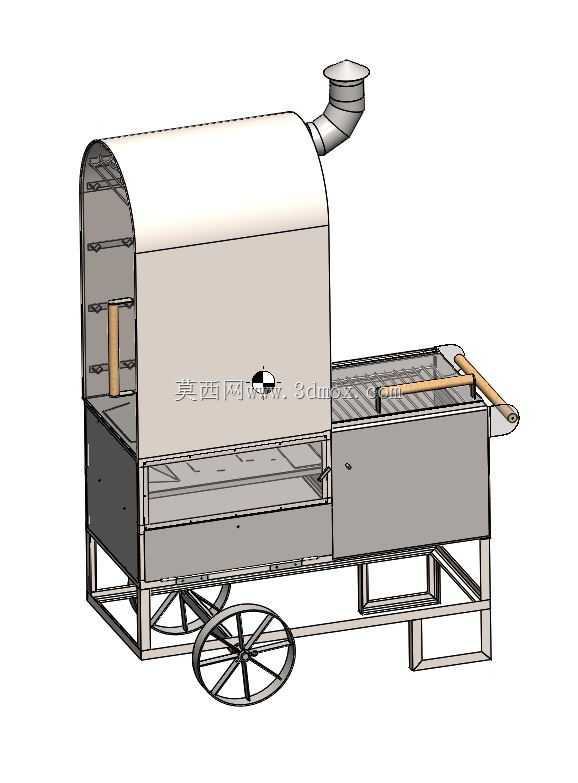

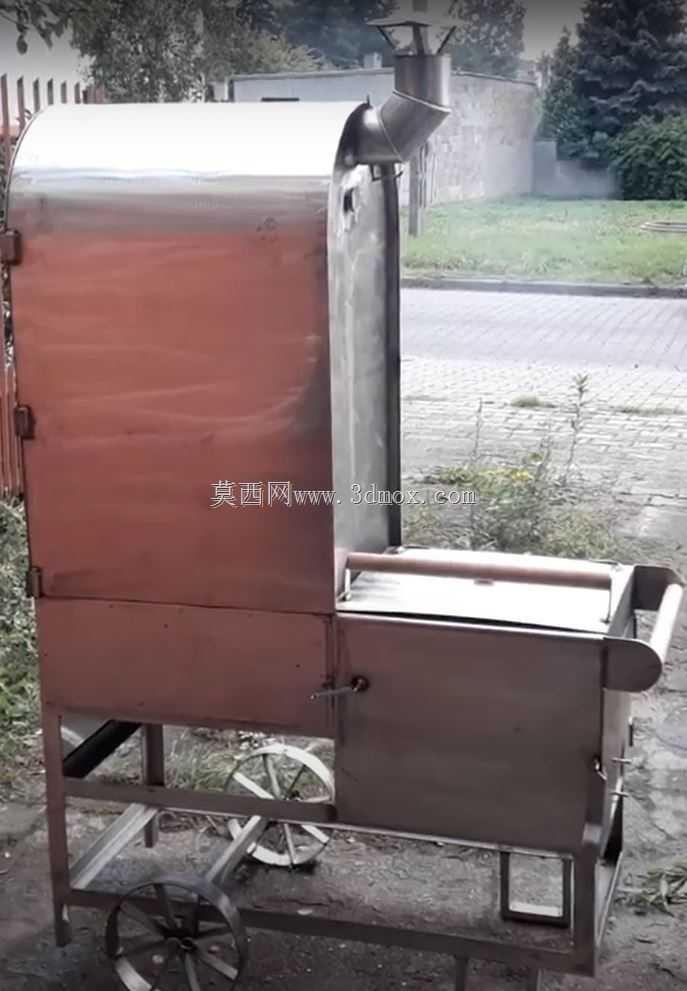

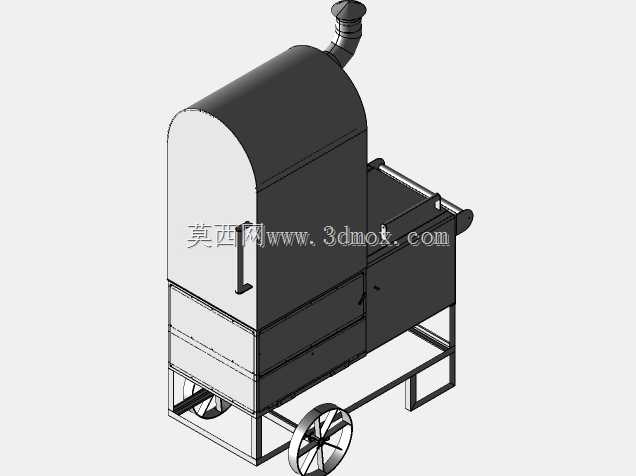

该设备主要面向户外餐饮经营、家庭庭院聚餐、特色熏制食品加工场景使用，可同时满足低温烟熏、高温直烤两类烹饪需求，解决了传统单一烤炉无法兼顾熏制风味与即时烧烤效率的痛点。整体采用立式分层结构设计，上部为圆弧顶主熏烤腔，顶部设置带弯头的排烟管路，可引导烟气定向排出，避免作业区域烟气弥散影响操作；主腔采用垂直燃烧室布局，独立设置侧置火箱，将燃烧区域与食材放置区物理分隔，既可以通过火箱输出的热烟气实现冷热烟熏作业，也能调整风门开度切换为直烤模式，避免食材直接接触明火产生焦糊有害物质。主熏烤腔侧部设置密封炉门，搭配嵌入式把手保证腔室闭合密封性，减少热量与烟气外泄，维持腔内温度场稳定。主腔下部设置储灰与接油结构，可收集燃烧灰烬与食材滴落的油脂，降低清洁维护难度，同时避免油脂滴落至燃烧区产生明火。设备侧部延伸设置独立平置烤架区域，可在主腔进行熏制作业的同时，同步完成即时烧烤操作，提升多品类食材的并行处理能力。整机底部采用方管焊接框架作为承载底座，底座一侧安装两个行走脚轮，另一侧设置固定支撑脚，单人即可通过脚轮完成设备的场地转移，到位后依靠固定支撑脚保证放置稳定性，避免作业过程中出现滑移。整机自重约160公斤，主体采用不锈钢材质加工，可耐受户外潮湿环境与高温作业工况，降低长期使用后的锈蚀风险；主熏烤腔内部长度达90厘米，可容纳整鱼、大块肉排等大尺寸食材进行熏制加工，满足大批量食材处理需求。设计过程中重点考量了热场分布合理性，通过独立火箱与主腔的连通结构设计，让热烟气在主腔内形成自然循环，保证不同位置食材受热均匀，同时预留了温度测点安装位，方便后续加装温控组件实现精准控温；排烟管路的弯头角度经过反复调整，可在自然排烟状态下保证腔内烟气流动速率稳定，避免烟气滞留导致食材烟熏风味过重。侧置烤架的高度经过人体工程学校核，适配站立操作时的手臂操作高度，减少长时间翻烤食材的疲劳感；底座框架的受力分布经过核算，可承受满负载食材与燃料状态下的整体重量，长期高温作业下不会出现结构变形。各腔体之间的拼接处采用折边咬合加焊接密封处理，减少不必要的烟气泄漏点，炉门与腔体的配合面预留了耐高温密封件的安装槽位，可进一步提升腔室密封性能，降低热量损耗。
