复古木质支架沙漏计时装置结构设计

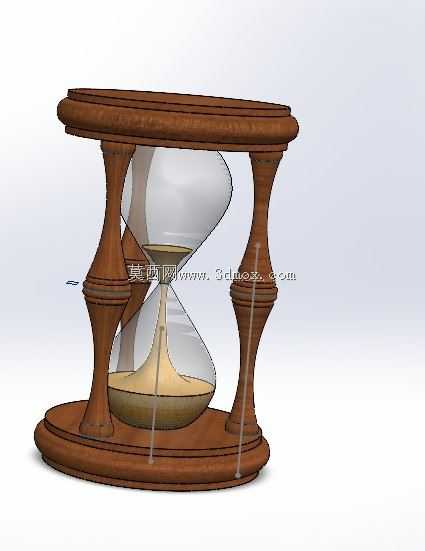

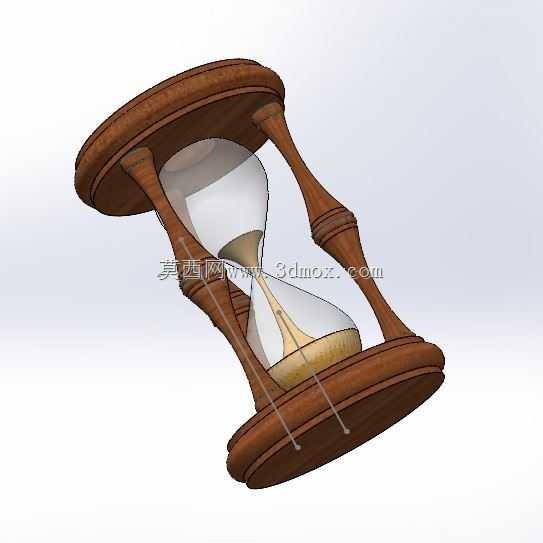

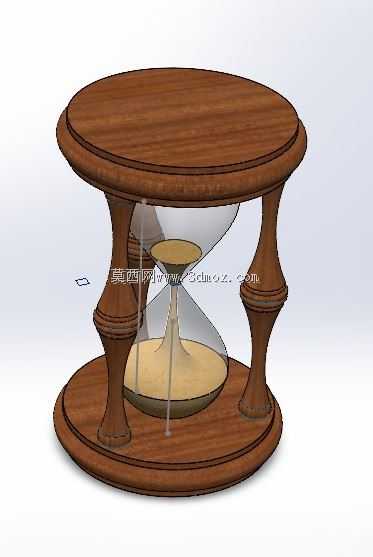

这款沙漏计时装置的结构设计，最初是面向文创展示、桌面计时场景做的方案，在做三维建模时，首先要考虑的是实际使用中的稳定性与视觉协调性。整体支撑结构采用实木材质的三柱式支架，上下两端为圆形实木承托板，三根车削成型的木质支柱沿圆周均匀分布，每根支柱做了多段式弧面收腰造型，既避免直柱的呆板感，也能在握持移动时增加摩擦力，防止滑脱。上下承托板的边缘做了圆弧倒角处理，避免尖锐边角磕碰，同时底部承托板预留了3mm深度的环形定位槽，刚好卡合玻璃腔体的下凸底座，不需要额外粘接就能保证玻璃腔体不会在支架内发生径向偏移。玻璃腔体部分采用双球形泡壳对接窄颈的经典结构，建模时特意将窄颈的通流截面做了反复校核，配合选用的细石英沙粒径，能保证沙流匀速下落，不会出现中途卡沙、流速忽快忽慢的问题，上下泡壳的壁厚控制在2mm，既保证通透的视觉效果，也有足够的抗冲击强度，日常桌面摆放的轻微磕碰不会出现碎裂问题。在实际应用场景中，这类沙漏既可以作为办公场景的短时计时工具，比如会议发言限时、专注工作时段计时，也可以作为软装陈列摆件放置在书房、复古风格的商业空间做装饰。设计过程中没有采用多余的装饰构件，所有结构都兼顾功能与外观：支柱与上下承托板采用暗榫连接，外部看不到连接榫头，保证外观的整体性，组装时只需要将玻璃腔体放入下承托板的定位槽，再对齐上承托板的定位凹槽扣合，最后锁紧支柱的暗榫即可完成装配，不需要额外的金属紧固件，整体外观统一协调。尺寸方面，整体高度控制在180mm，上下承托板直径为120mm，放置在常规桌面不会占用过多空间，重心落在底部承托板的中心区域，即使受到轻微的水平推力也不会轻易倾倒。玻璃腔体的总容积经过测算，装满干燥细沙后的单次计时时长为30分钟，能覆盖多数短时计时的使用需求，沙粒全部流入下泡壳后，只需要将整体翻转180度即可重新开始计时，操作没有任何学习成本。建模时对木质支架的纹理做了对应映射，还原实木车削后的温润质感，玻璃腔体做了半透明材质的折射效果，能清晰看到内部沙堆的堆积形态，沙粒下落的动态效果也做了对应模拟，方便在方案评审阶段直观展示实际使用时的视觉状态。
