宠物脚踏式伺服自动喂食装置结构设计

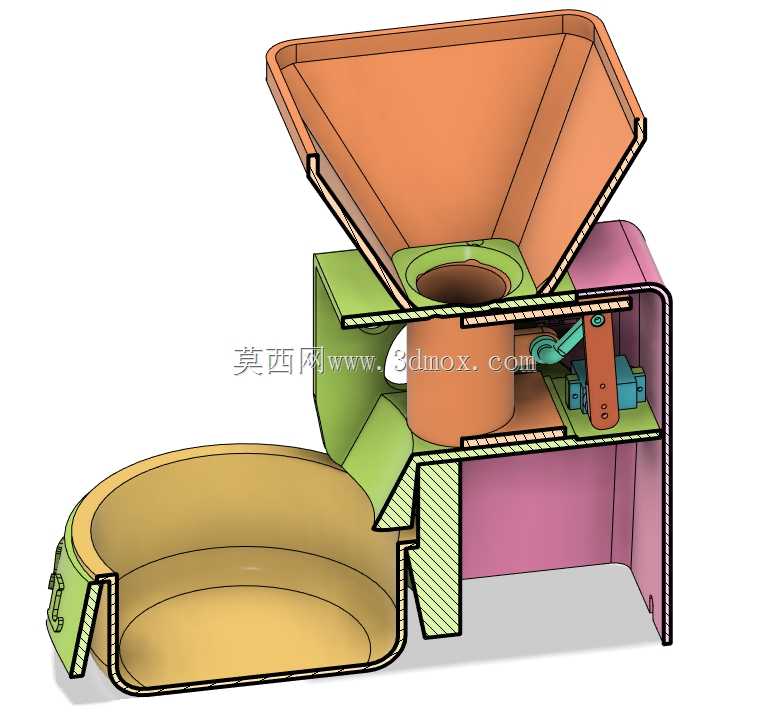

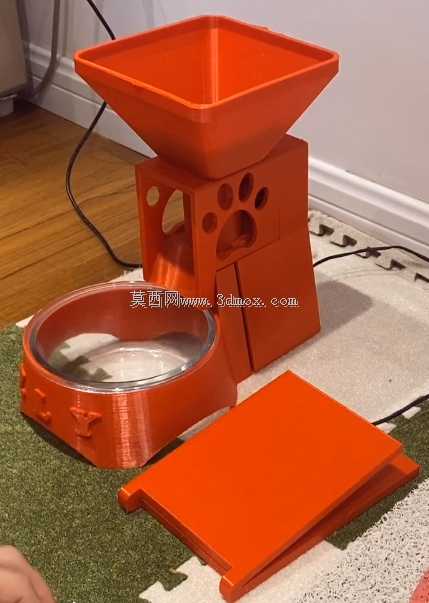

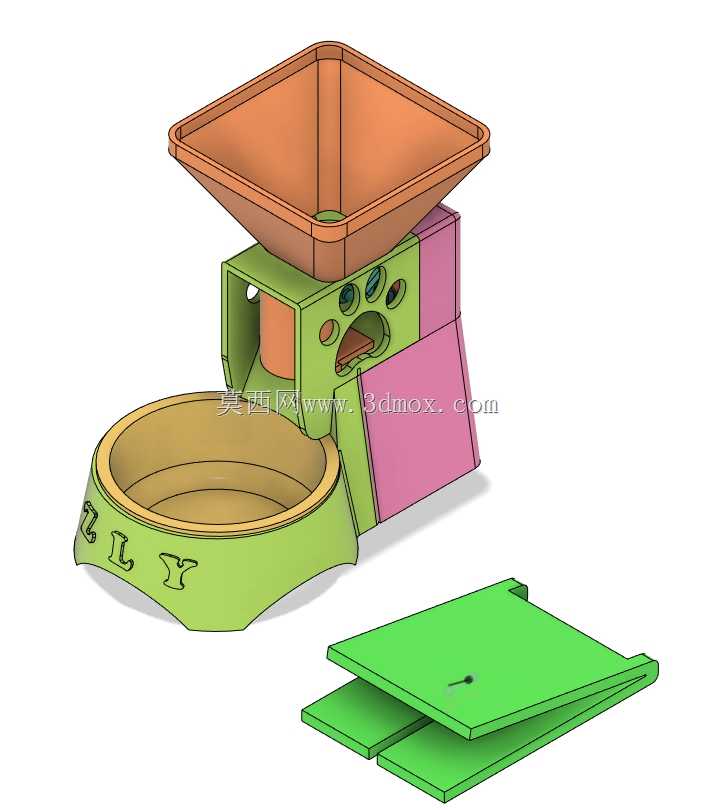

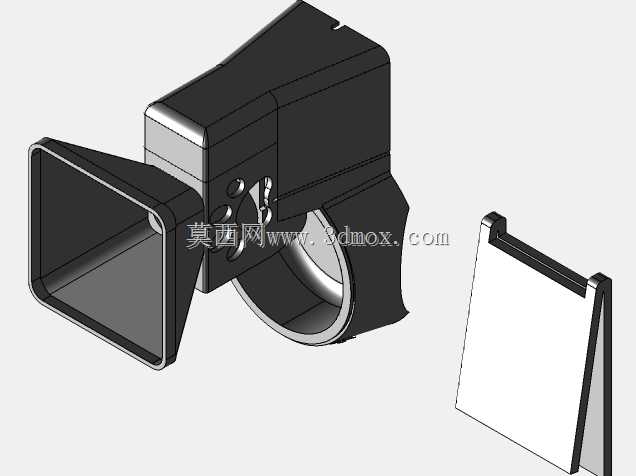

这款脚踏触发式宠物自动喂食装置，主要面向家庭养宠场景设计，解决上班族、短期外出时宠物定量自主进食的需求，区别于传统定时喂食器的电控触发逻辑，该结构允许宠物通过自主踩踏踏板完成下料动作，无需依赖预设程序触发，适配宠物自主觅食的行为习惯。从结构布局来看，装置整体分为上部储料仓、中部驱动下料腔、下部进食碗以及侧置脚踏触发组件四个核心部分，上部储料仓采用上宽下窄的方锥形敞口设计，倾斜仓壁角度设置为32度，大于常规膨化宠物粮的自然休止角，可避免颗粒粮在仓内架桥卡料，储料仓底部与中部下料腔的出料口对接，出料口设置有转动式挡料板，挡料板转轴与伺服电机输出端直连，省去中间传动环节，减少卡滞风险。中部驱动腔采用框架式镂空结构，既可以减轻整体自重，也能观察内部粮料下落状态，腔体内置的伺服电机接收到脚踏板的触发信号后，会带动挡料板转动固定角度，单次下料量可通过调整挡料板转动角度控制，常规设置下单次出粮量适配中小型宠物单顿进食量，避免粮料堆积受潮。下部进食碗采用浅口宽边弧形设计，碗沿做外翻圆角处理，避免宠物进食时刮蹭下颌，碗底设置有三个定位凸台，可与底座的定位凹槽嵌合固定，防止宠物扒拉导致食碗移位。侧置的脚踏触发组件采用杠杆式结构，踏板表面做防滑纹理处理，踏板下方设置有复位弹片，宠物踩踏踏板触发行程开关后，伺服电机完成一次下料动作，宠物离开踏板后，弹片带动踏板自动复位，等待下一次触发。安装边界方面，装置整体占地尺寸约为280mm*240mm，总高度310mm，放置时无需额外固定，直接摆放在平整地面即可使用，储料仓满料状态下可容纳约1.2kg膨化粮，满足中小型宠物3-4天的进食需求。设计过程中充分考虑宠物使用的安全性，所有外露结构件均做R3以上圆角处理，无尖锐棱角，驱动部件全部内置在腔体内部，避免宠物触碰夹伤，各部件之间采用卡扣式连接，无需额外工具即可拆分，方便定期清理储料仓和食碗的残留粮渍，避免霉变影响宠物健康。结构上没有复杂的传动链路，零部件数量少，加工和装配难度低，适合小批量注塑生产，各功能模块独立设置，后续可根据不同宠物体型调整踏板触发力度、单次下料量以及储料仓容量，适配猫、小型犬等不同宠物的使用需求。
