三脚可调式立式支撑座结构设计

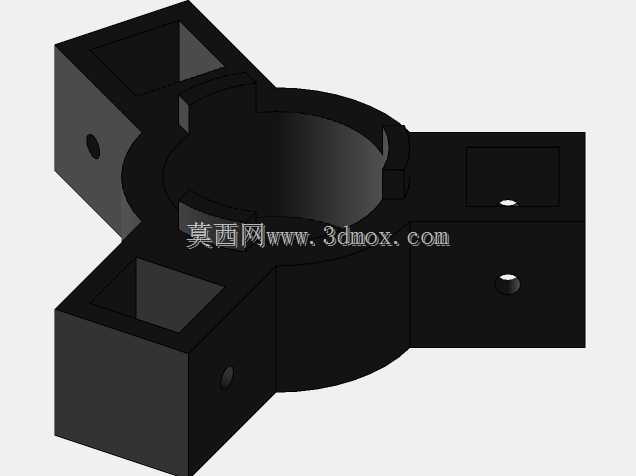

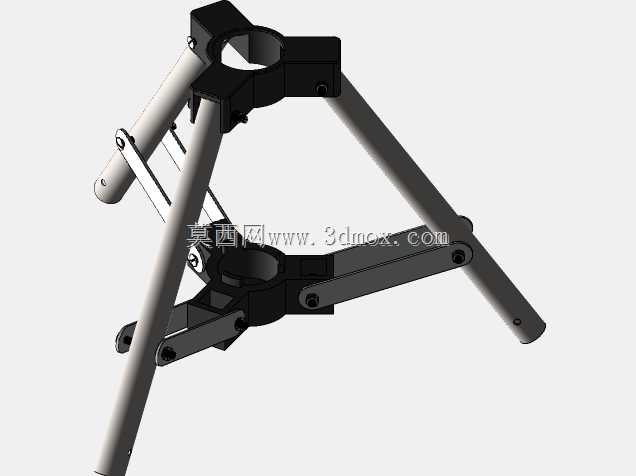

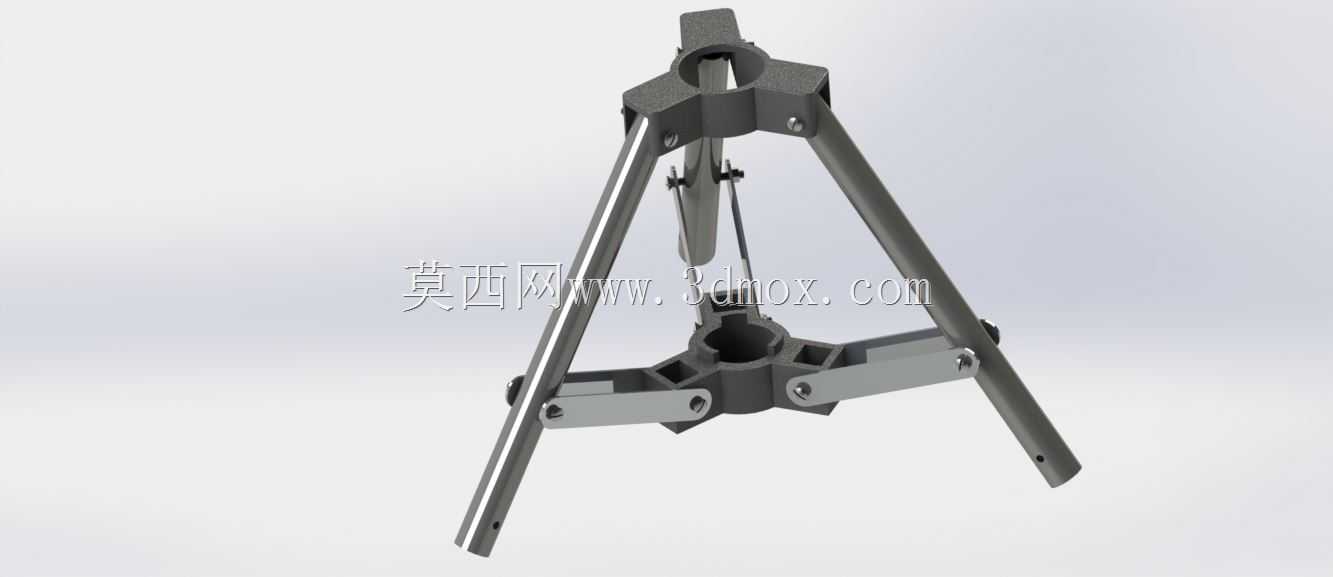

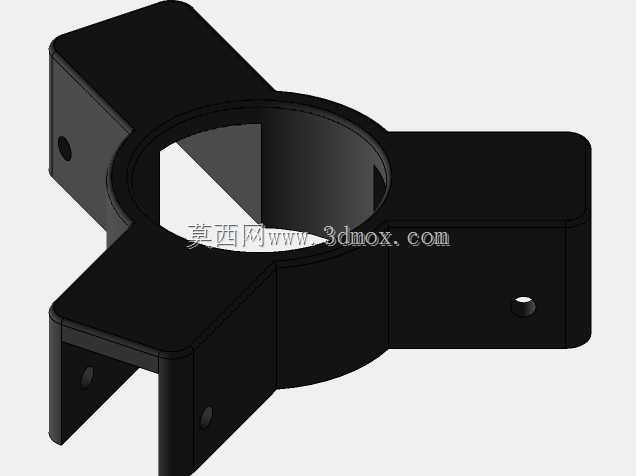

这款三脚可调式立式支撑座，核心定位是为竖直布设的管状构件提供稳定的落地支撑，在小型监控摄像点位布设、桌面补光灯具架设、便携检测仪器临时安装等场景中都能适配使用。不同于常规固定式支撑结构，该支撑座采用三腿辐射式展开结构，单根支腿通过铰接结构与中心上下两个连接座相连，支腿展开角度可根据实际使用的地面平整度、所需支撑高度灵活调整，支腿末端预留的安装孔可搭配膨胀螺丝或压块实现与地面、桌面的刚性固定，避免受外力碰撞出现侧翻偏移。中心位置设置上下同轴的管夹通孔，适配标准外径的圆管构件，侧面预留的紧定螺钉孔可穿入螺钉锁紧插入的竖管，防止竖管出现轴向窜动或周向转动，上下两处同轴定位的设计也能保证竖管安装后的垂直度，避免搭载的设备出现倾斜偏移。支腿与中心连接座之间采用销轴铰接，搭配金属连接片实现三腿的同步联动，展开或收纳时只需调整单根支腿即可带动其余支腿同步动作，无需逐一调整单腿角度，能快速完成架设或收纳操作，适配需要频繁转移点位的临时支撑需求。从安装边界来看，支腿完全收拢时整体外径可控制在较小范围，方便收纳转运；完全展开时支撑半径覆盖范围足够，能为搭载1-3kg重量的设备提供稳定支撑，中心管夹的通孔尺寸适配常规直径的标准圆管，无需额外加工转接件即可直接完成竖管安装。结构上所有铰接位置都预留了足够的转动间隙，不会出现卡滞问题，支腿采用等截面长杆结构，受力时可将上部载荷均匀分散到三个支腿上，再传递到安装基面，避免局部应力集中导致结构变形。中心连接座采用一体成型结构，上下管夹孔的同轴度经过设计校核，保证竖管安装后不会出现偏斜，连接支腿的铰接孔位置经过受力验算，可承受常规使用场景下的侧向冲击力，不会出现铰接处断裂的问题。在实际使用中，该支撑座无需复杂的安装调试，展开支腿调整到合适角度后固定基面，插入竖管锁紧即可完成部署，相比固定式支撑座对安装基面的适应性更强，哪怕是存在一定坡度的不平整基面，也可通过调整单根支腿的展开角度保证中心管夹处于竖直状态，满足搭载设备的水平度要求。
