家用智能云台无线监控摄像头结构设计

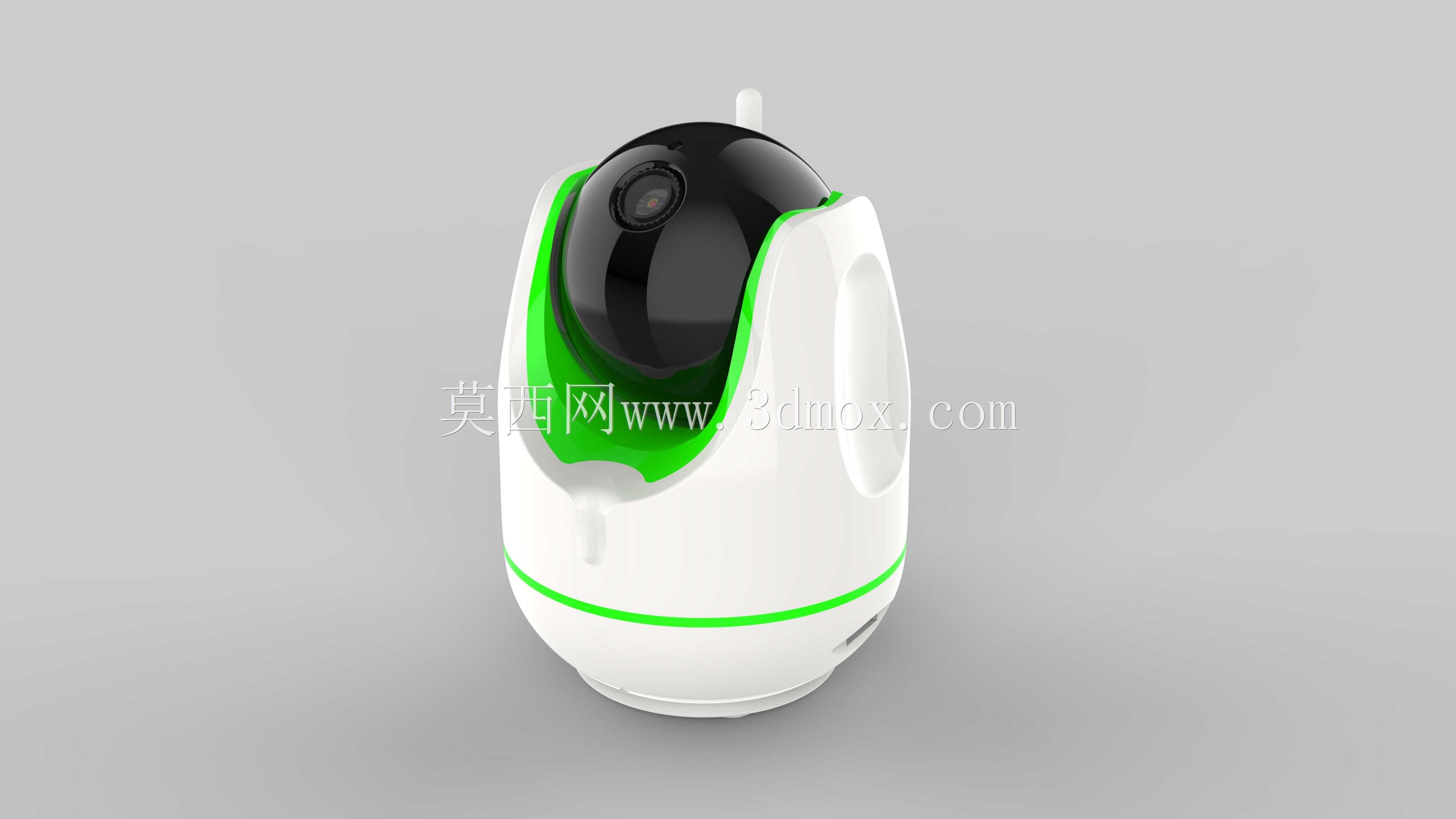

这款无线监控摄像头的结构设计，核心围绕家用场景的无死角监控需求展开，整体采用蛋形立式一体化壳体，主体外壳选用ABS阻燃注塑材质，表面做细磨砂咬花处理，既避免日常使用的指纹残留，也能弱化设备的突兀感，适配多数家庭的装修风格。设备上部的球形云台舱是核心功能区，内置水平360度、垂直120度的旋转传动结构，传动组采用微型静音步进电机搭配尼龙齿轮，转动过程噪音控制在30分贝以内，不会干扰家庭日常休息；球形镜头舱与下部固定壳体的衔接处做了环形柔光装饰带，内置低功耗LED指示灯，可通过不同颜色反馈设备配网、工作、异常报警状态，同时不会产生强光污染影响夜间休息。

从安装边界来看，设备底部直径约90mm，整体高度约130mm，底座内置防滑硅胶垫，可直接放置在桌面、置物架等平面位置，底座预留标准壁挂孔位，也可通过膨胀螺丝固定在墙面、天花板位置，安装时需预留至少150mm的上部及侧部空间，避免遮挡云台转动路径，同时保证WiFi天线的信号传输不受金属构件遮挡。镜头部分采用6层光学玻璃镜片组，搭配红外补光灯组，夜视模式下可实现10米范围内的清晰黑白成像，补光灯组做了漫反射处理，避免夜间红外光直射产生过曝问题。

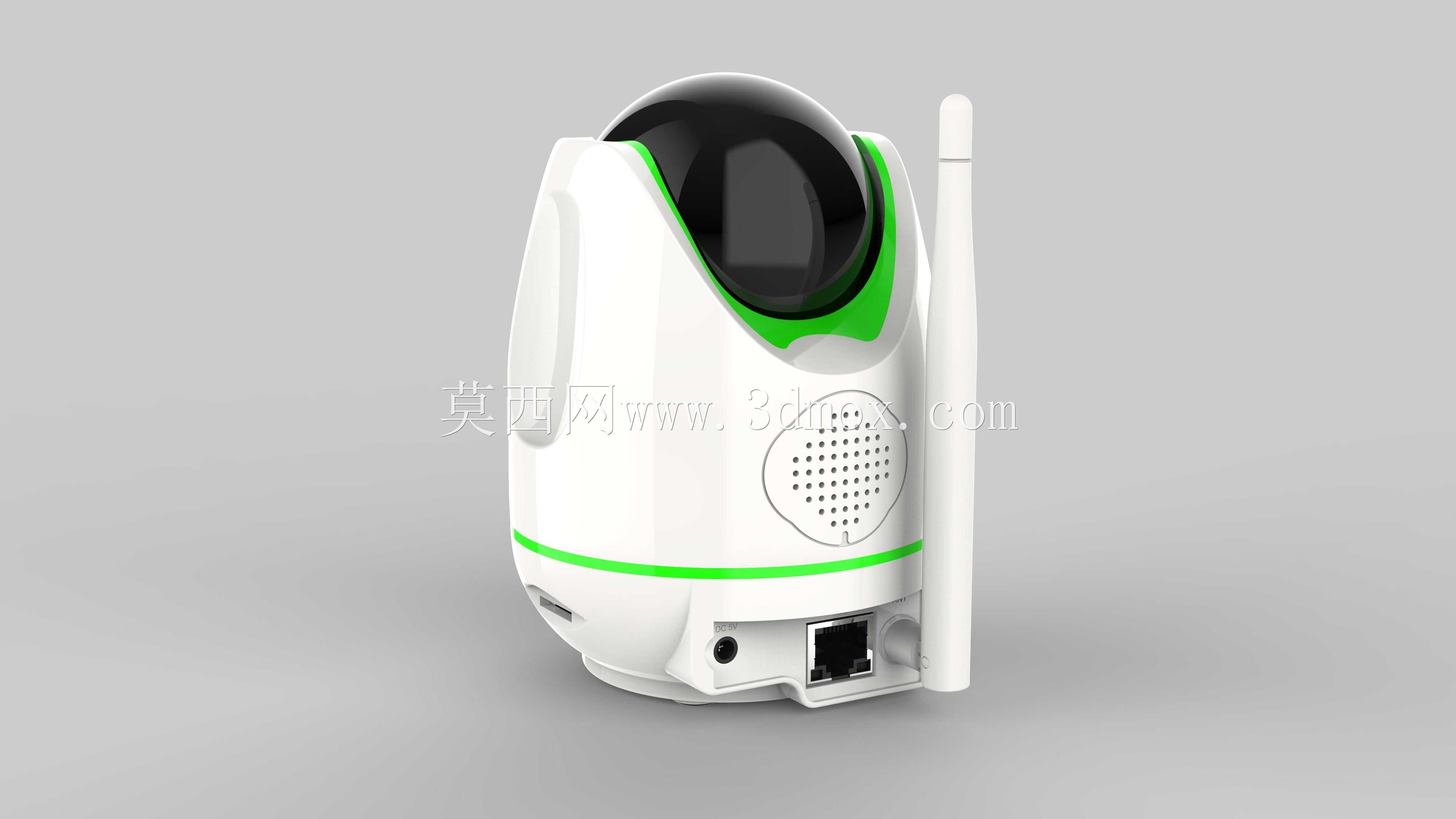

设备侧面预留隐藏式TF卡插槽与复位按键，插槽外侧做防水胶塞防护，可适应厨房、卫生间等相对潮湿的安装环境，背部内置全向增益天线，WiFi信号接收灵敏度较普通内置天线提升约20%，可覆盖多数120平以内的家庭空间，无需额外加装信号中继设备。壳体的上下拼接处采用卡扣加超声波焊接工艺，接缝间隙控制在0.1mm以内，既保证整体结构强度，也能避免日常清洁时水渍渗入内部电路板。在功能适配层面，这款设备可实现移动侦测报警、双向语音对讲、远程实时查看等功能，结构设计上在镜头舱两侧预留了麦克风与扬声器的出声开孔，开孔处做防尘网防护，避免灰尘进入影响拾音与放音效果，扬声器腔体做了独立密封设计，减少腔体共振产生的音质失真。整体结构拆分后分为底座配重块、主控电路板、云台传动组、镜头模组、上壳体、球形外罩六个主要部件，各部件的装配公差控制在±0.05mm以内，既方便生产组装时的快速对位，也能保证长期使用后云台转动无卡顿、壳体无松动异响。
