直流落地立式电扇外观结构设计

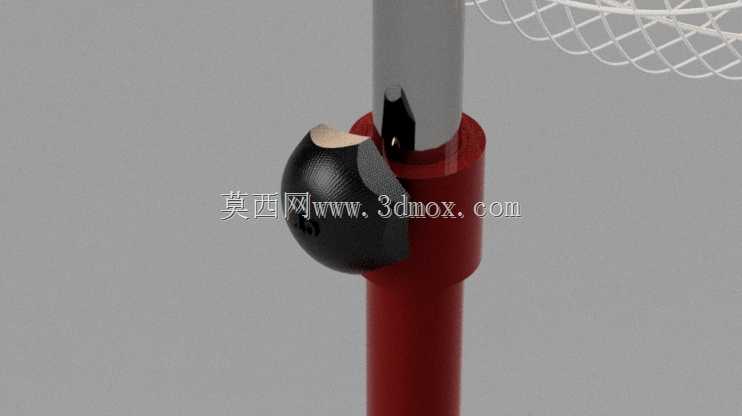

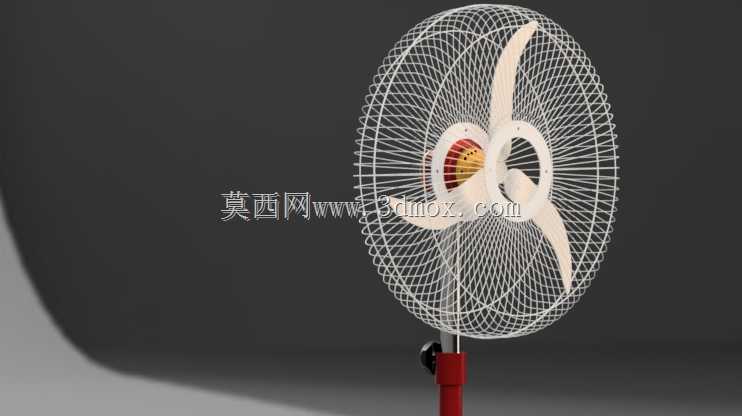

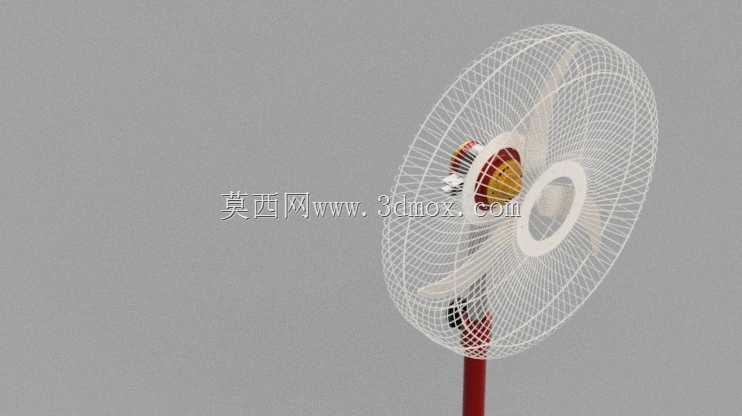

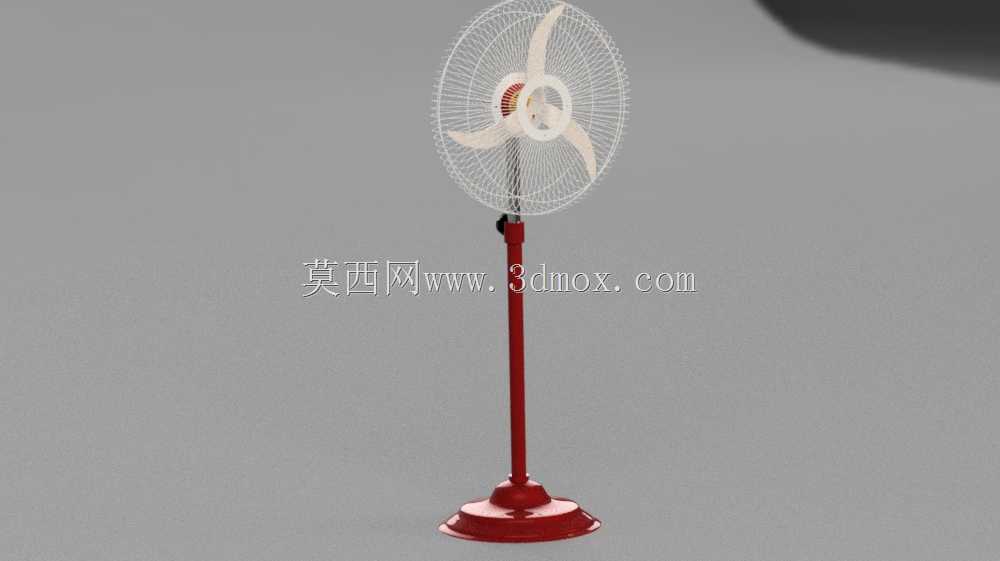

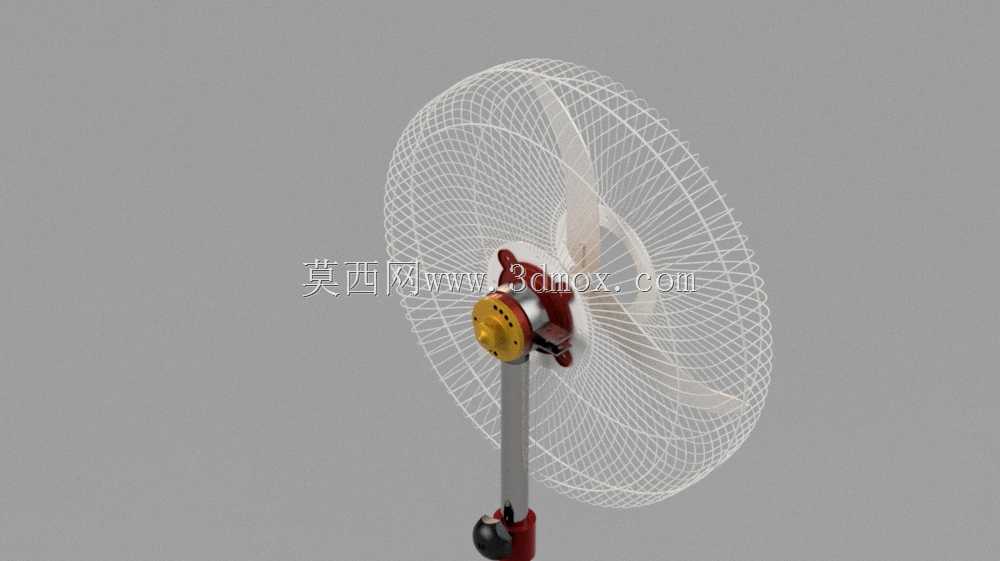

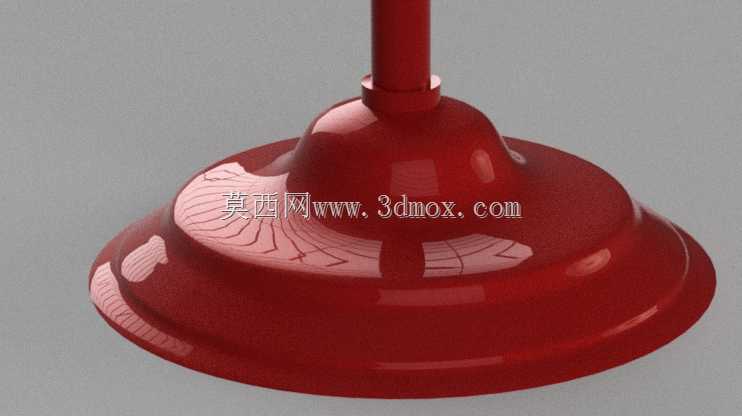

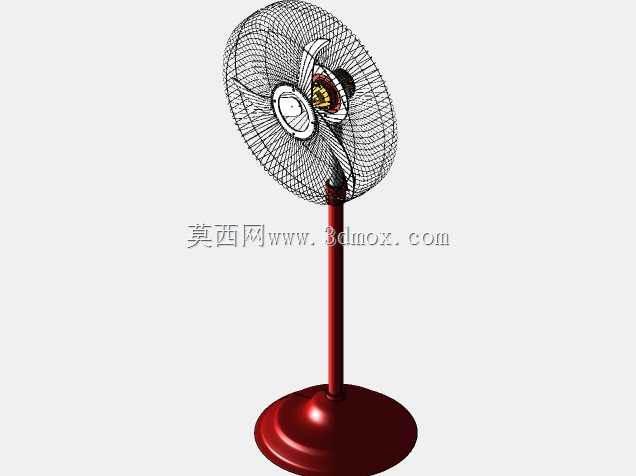

日常民用场景里，立式落地扇是小空间空气循环的核心设备，区别于壁挂扇、台扇的安装限制，这类设备无需墙面打孔固定，可根据人员活动区域灵活挪动位置，适配出租屋、小型办公室、临街商铺等多种没有预留风扇安装位的场景，送风覆盖范围能根据立杆高度调整，相比台扇能覆盖更大的坐立姿态人员活动区间。做这款结构设计的时候，没有把电机内部的绕组、换向结构做细化建模，核心是还原风扇的外部装配关系与外观轮廓，毕竟多数做风扇整机装配的结构工程师，外购直流电机组件时只需要匹配安装接口尺寸，不需要重复绘制电机内部的精密结构，能大幅减少整机装配阶段的建模冗余工作量。从结构组成来看，底部采用圆盘形配重底座，靠自身重量平衡上部扇头的倾覆力矩，日常挪动时只需要抬起底座侧沿就能转移位置，底座与立杆采用插接式配合，安装时不需要额外紧固件，对准定位槽插入即可完成固定，立杆采用等径直管结构，既可以做整体式固定杆，也可以预留伸缩锁紧结构来调整整体送风高度，适配不同坐姿、站姿下的送风高度需求。上部扇头部分，网罩采用前后圈卡扣配合结构，前网罩通过圆周分布的卡扣与后网罩锁紧，不需要额外螺丝固定，日常拆卸清洁扇叶时不需要借助工具，徒手就能拆开网罩。扇叶采用多叶斜切设计，建模时还原了叶片的扭角参数，转动时能把气流沿轴向平稳推送，减少紊流带来的风噪。网罩的钢丝采用径向圆周排布，既保证防护强度，避免人员手指误触转动的扇叶，也不会过度阻挡气流送出。做整机结构校核的时候，要重点关注底座的直径与整体高度的比例关系，避免扇头调整俯仰角度时整机重心超出底座支撑边界发生倾覆，扇头与立杆的连接位置要预留俯仰转动的阻尼结构，调整送风角度后能保持姿态固定，不会因为自重发生下垂。这类结构模型在做产品方案迭代时，可以直接调整立杆长度、网罩直径、底座配重参数，快速匹配不同尺寸段的产品开发需求，不需要从零开始搭建基础结构，能缩短方案阶段的建模周期。
