多层住宅剖切式建筑结构三维设计

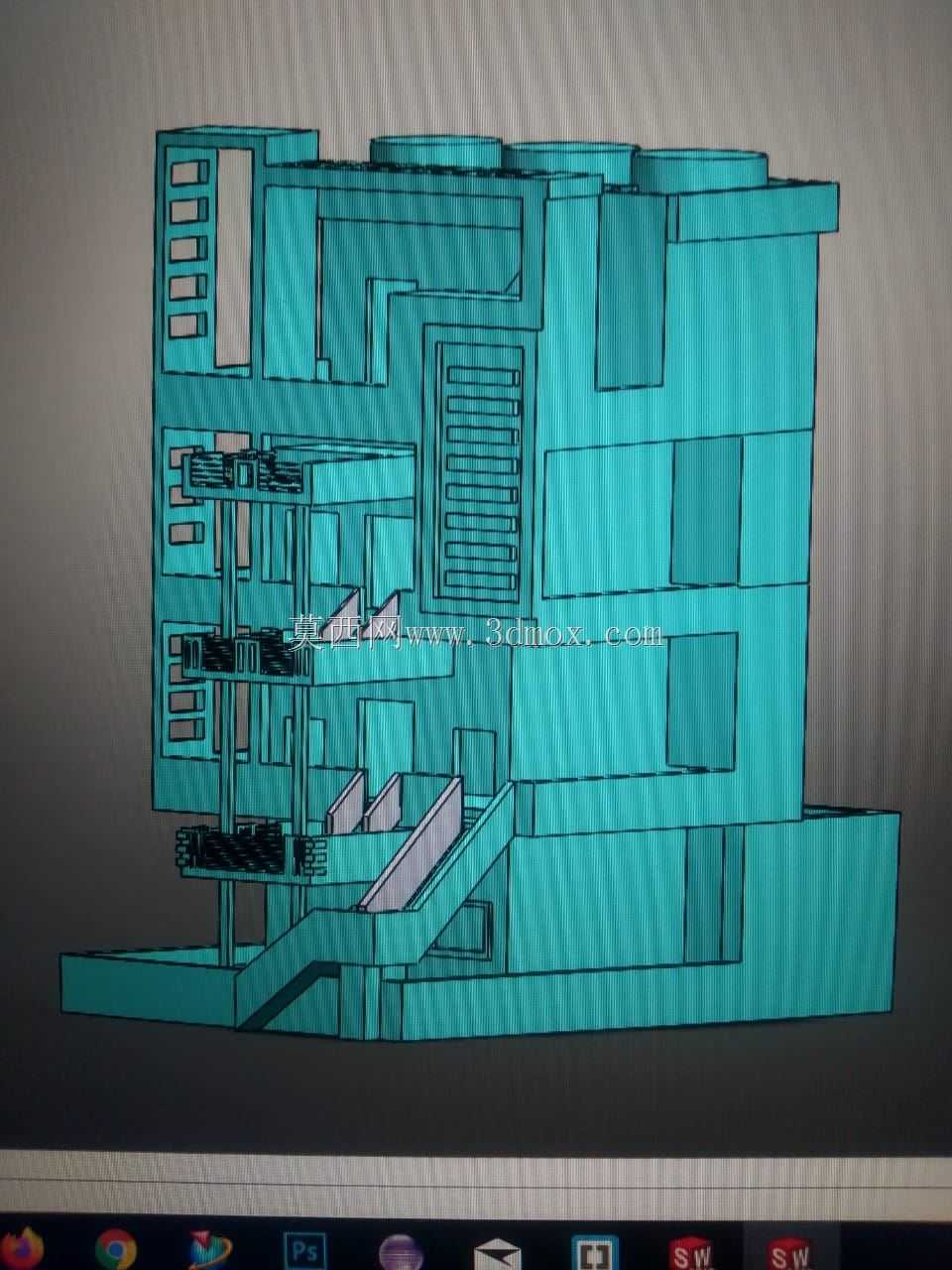

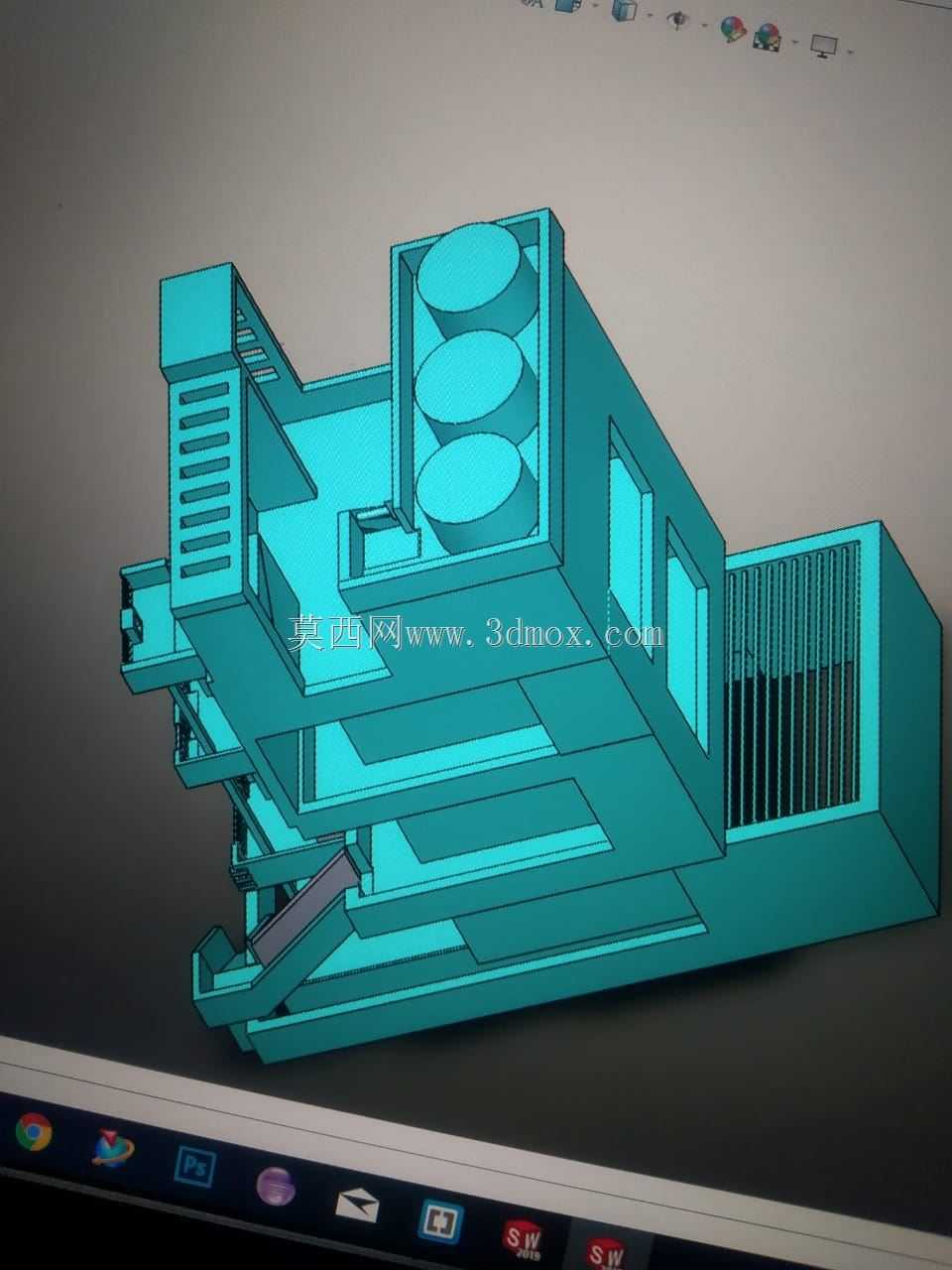

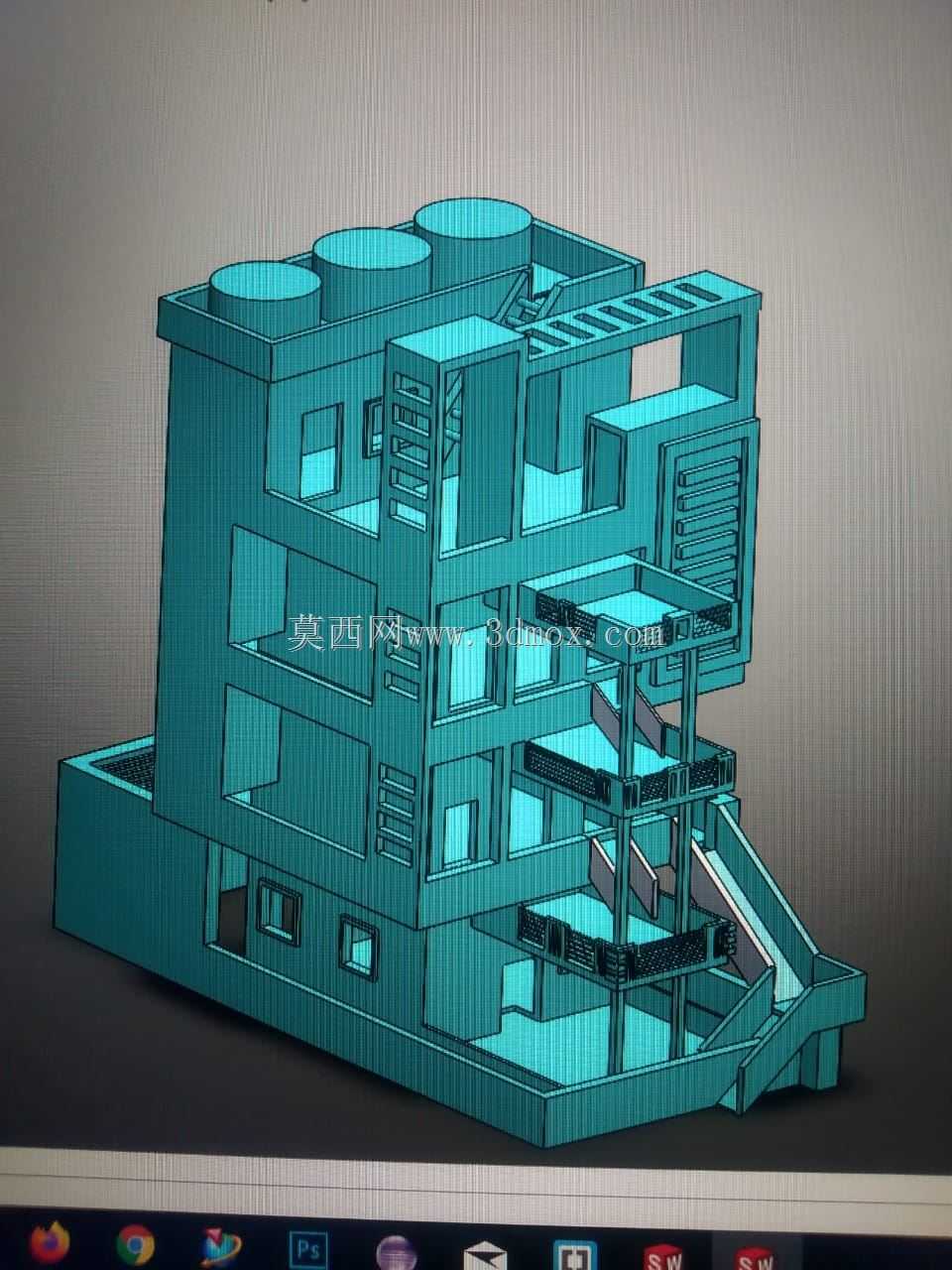

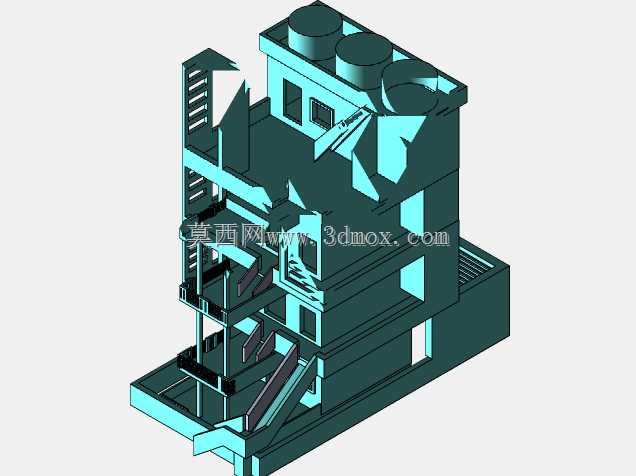

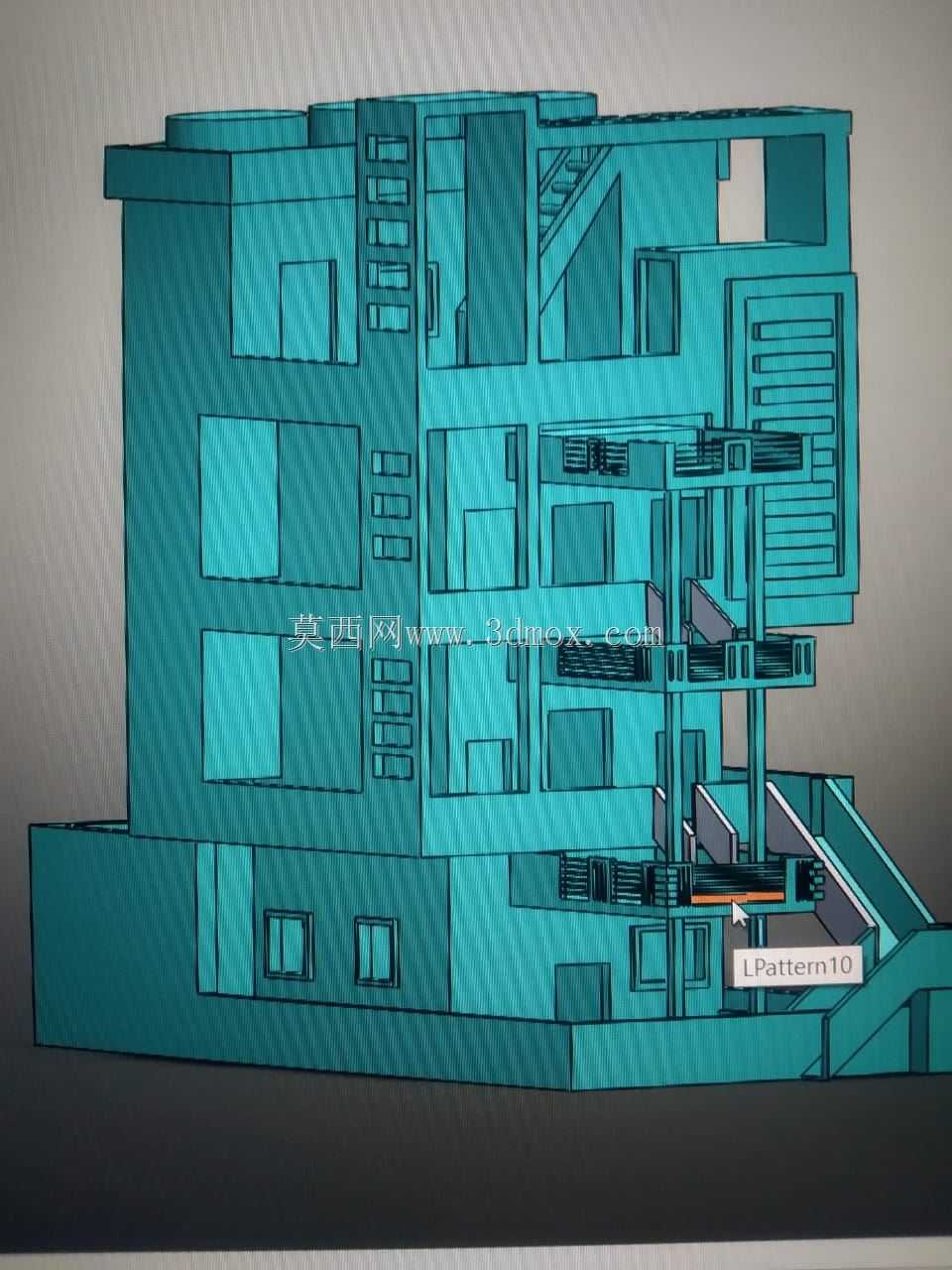

该剖切展示的多层住宅结构模型，可直接用于建筑方案汇报、结构教学演示以及装配式住宅预制构件的前期适配验证场景，在建筑类职业院校的构造课程教学中，这类剖切模型能让学习者直观理解墙体承重逻辑、管线预留走向与楼层间的荷载传递路径，无需进入实体在建工地即可掌握内部构造细节。从设计思路来看，模型采用半剖展示形式，刻意保留了一侧完整外立面与另一侧全开放内部结构，既还原了建筑外部的窗洞排布、立面造型比例，又完整呈现了内部每层的房间分隔、楼梯段衔接、阳台悬挑结构与楼板厚度控制细节，外立面的窗洞尺寸遵循常规住宅采光要求设置，内部隔墙的排布兼顾了空间利用率与动线合理性，楼梯的踏步高度、梯段宽度均按照民用建筑设计的常规人体工程学参数设置，休息平台的转弯半径满足日常通行与小型家具搬运的空间需求。在安装边界与尺寸控制层面，模型整体的长宽高比例符合常规三层独栋住宅的占地尺度，底部基座的外延尺寸预留了室外散水与台阶的安装空间，各层楼板的搭接位置清晰展示了承重墙与非承重隔墙的区分，悬挑阳台的挑出长度控制在结构安全允许范围内，阳台栏板的高度符合民用建筑安全防护要求，内部预留的管线井位置兼顾了给排水、强弱电管线的布设空间，各房间的门洞尺寸适配常规室内门的安装标准，窗洞的上下沿高度符合日常使用的窗台高度与窗顶过梁布设要求。这类剖切模型在实际应用中，还可用于装配式建筑的构件拆分演示，帮助施工人员提前理解预制墙板、预制楼板的拼接位置，减少现场施工的错漏问题，同时也能为家装设计阶段的空间改造提供基础结构参考，明确哪些墙体属于承重结构不可改动，哪些位置可以根据使用需求调整空间分隔，模型中展示的楼梯构造细节，也能为楼梯预制构件的生产提供直观的结构参考，明确梯段与休息平台的连接节点、扶手的安装位置与固定方式。
