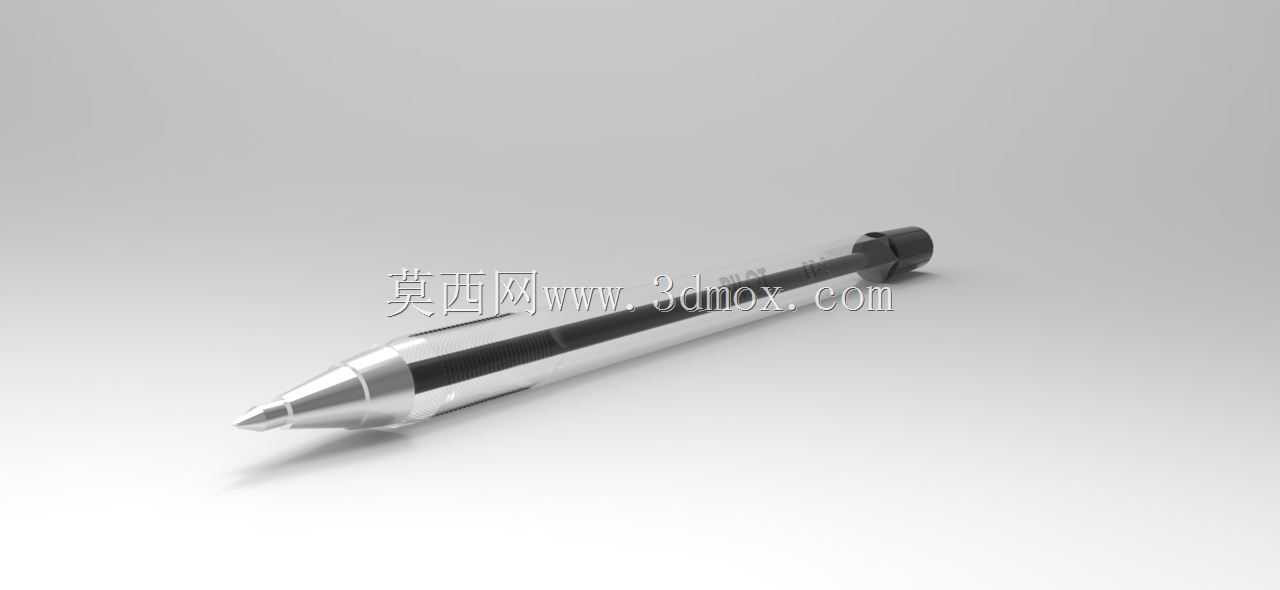

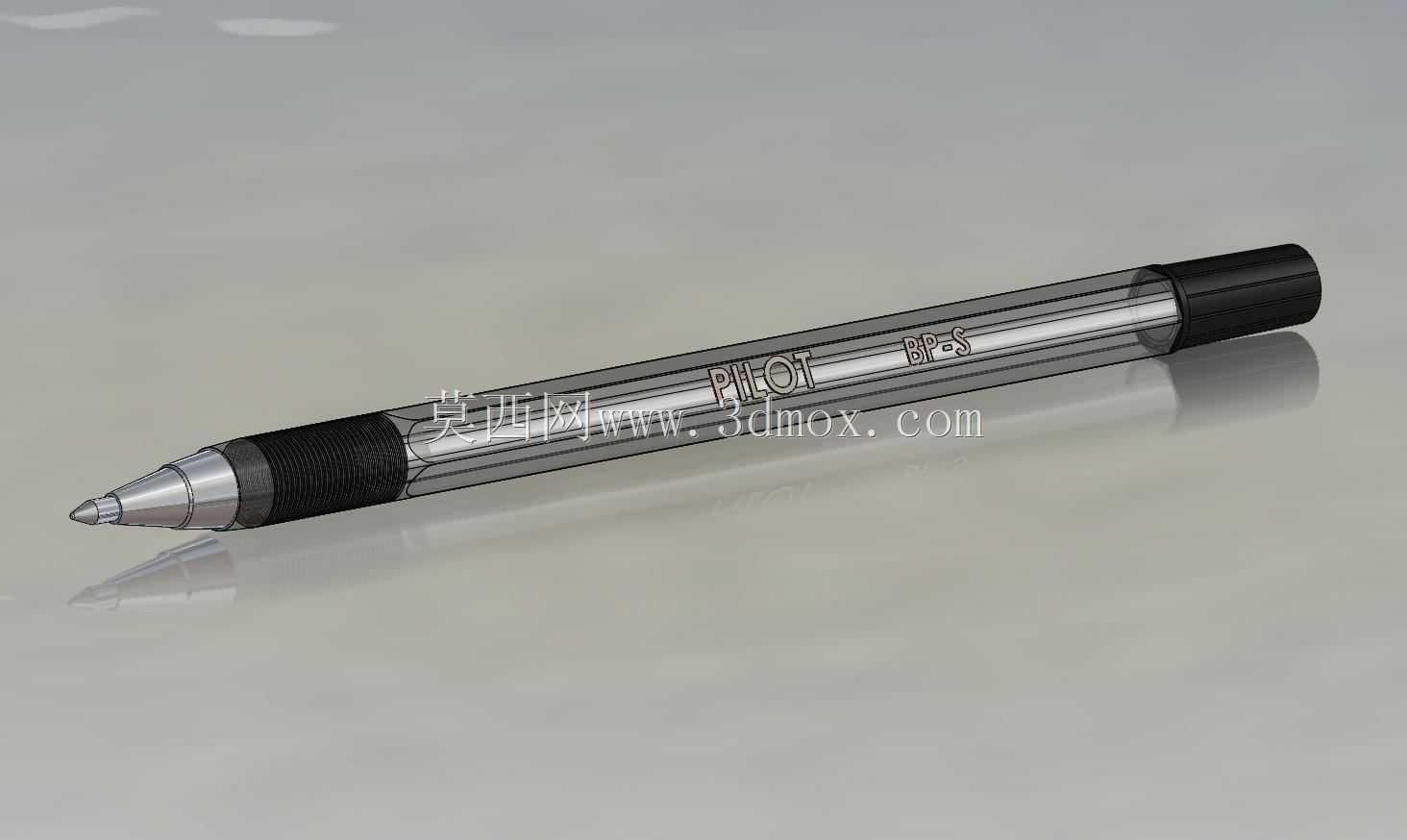

按动式金属指示笔精细结构三维建模

这款指示笔的三维建模完全围绕日常办公、教学演示、工业现场点检等多场景的实际使用需求展开，建模过程中首先拆解了笔身各部件的装配逻辑，从笔尖金属锥头、笔夹、笔杆主体到尾部按动结构，每一处配合公差都参考了量产笔具的实际装配标准。在实际应用场景中，这类指示笔既可以作为普通书写工具完成纸面记录，也可搭配触控头适配电子白板、工业触控屏的点位指示操作，部分工业点检场景下还可替换笔尖作为硬物标记工具使用，适配办公桌面、讲台、设备巡检随身佩戴等多种使用环境。建模时优先考虑了笔身的握持手感，笔杆中段做了微弧收腰处理，直径控制在11mm，符合成年人单手握持的舒适尺寸范围，整体长度控制在145mm，放入普通衬衫口袋、工装笔袋时不会出现过长外露的情况，笔夹的弹性卡扣结构做了单独的结构细化，卡扣张开量预留2mm，可夹持厚度0.5-3mm的织物、塑料板件，满足工装口袋、笔记本封皮的夹持需求。结构设计上，笔尖部分采用金属锥度收口，锥角设置为15度，既保证了笔尖书写时的视线无遮挡，也兼顾了金属件的加工工艺性，锥头与笔杆的配合采用台阶式止口定位，装配后同轴度公差控制在0.05mm以内，避免出现笔尖偏心导致的书写刮纸问题。笔杆主体分为内外两层结构，外层为金属装饰套筒，内层为塑料储芯仓，建模时预留了标准中性笔芯的安装空间，储芯仓内径4.5mm，长度100mm，可适配市面绝大多数通用规格的按动式笔芯，尾部按动结构采用棘轮式自锁机构，建模时还原了棘轮齿的啮合角度、弹簧的压缩行程，按动行程设置为4mm，按压力度控制在15-20N，符合日常按动操作的施力习惯。笔夹部分与笔身上部的固定座做了一体化的配合设计，固定座与笔杆采用过盈配合加定位胶槽的结构，避免长期使用后笔夹出现松动脱落的问题，笔夹外边缘做了R0.8的圆角处理，防止夹持衣物时勾刮面料。建模过程中所有部件的安装边界都做了干涉检查，各运动部件在活动行程内无结构冲突，金属部件的壁厚设置为0.8mm，塑料部件壁厚设置为1.2mm，既满足结构强度要求，也控制了整体重量，整笔装配后重量控制在22g左右，长期握持书写不会产生明显的负重感。针对不同使用场景的拓展需求，建模时预留了尾部配件的替换接口，可更换触控头、激光模组等拓展部件，接口采用标准M5螺纹配合，拆装便捷，不需要额外工具即可完成配件更换。
