带单侧楼梯护栏的弧形缺口工业操作平台

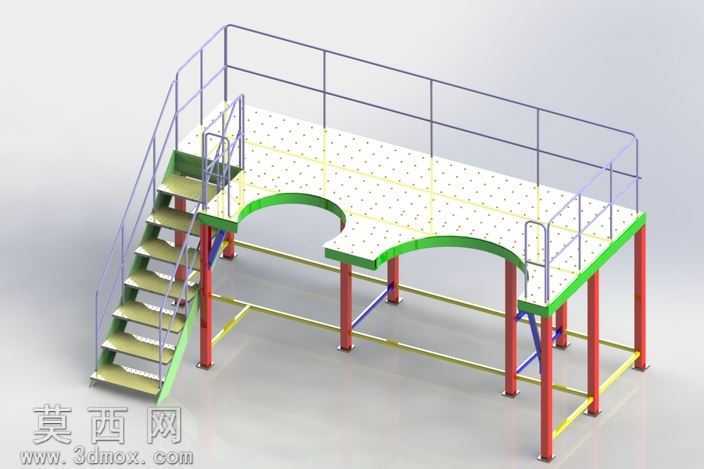

本作品为工业场景使用的登高操作平台三维模型，整体采用SolidWorks完成参数化建模，建模过程严格遵循机械结构设计逻辑，所有零件均采用实体建模方式构建，无破面、无重叠几何体，可直接导出用于工程图生成或结构校核。模型整体结构分为四个核心部分：单侧斜向楼梯、带弧形缺口的操作台面、四周安全护栏、多组支撑立柱与横向加固结构。楼梯部分采用逐阶建模方式，每级踏步设置防滑结构示意，楼梯两侧配置连续扶手，扶手与踏步支架间采用刚性连接结构，楼梯整体与平台主体侧边牢固衔接，倾斜角度符合人体工程学登高作业要求，踏步高度与深度比例适配常规工业作业人员登高步幅。操作台面为带两处弧形缺口的异形平板结构，台面表面做防滑冲孔纹理建模，弧形缺口设计用于避让现场圆柱形设备或管线，让平台可紧密贴合设备周边布置，减少作业面与设备的间隙，提升操作便利性与安全性。台面四周配置全围式安全护栏，护栏采用多道横杆加竖向立杆的结构形式，护栏高度符合工业安全防护标准，在楼梯与平台衔接处设置可开合的安全门结构示意，避免人员从衔接处跌落。支撑系统采用多根垂直立柱作为主要承重结构，立柱底部设置方形安装底板，用于平台与地面的锚固固定；立柱之间设置多道横向连接杆与斜向加固撑杆，形成稳定的框架受力结构，抵消平台使用过程中的侧向力与晃动，提升整体结构刚性。材质渲染方面，支撑立柱采用醒目的工业红色涂装，楼梯踏步与台面边缘采用安全绿色涂装，护栏与横向加固杆采用金属银灰色涂装，台面采用浅灰色防滑板材质感，不同部件的色彩区分既符合工业安全色的使用规范，也让模型结构层次清晰，便于快速识别各功能部件。设计过程中优先考虑平台的实用性与安全性，所有结构尺寸均参考工业操作平台的通用设计规范，弧形缺口的弧度与位置可根据实际适配设备进行参数调整，整体模型装配关系完整，各部件间的连接逻辑清晰，可作为同类工业操作平台设计的参考模板，也可用于工业场景布局的可视化展示。
