带吸管杯盖的外带咖啡杯结构设计

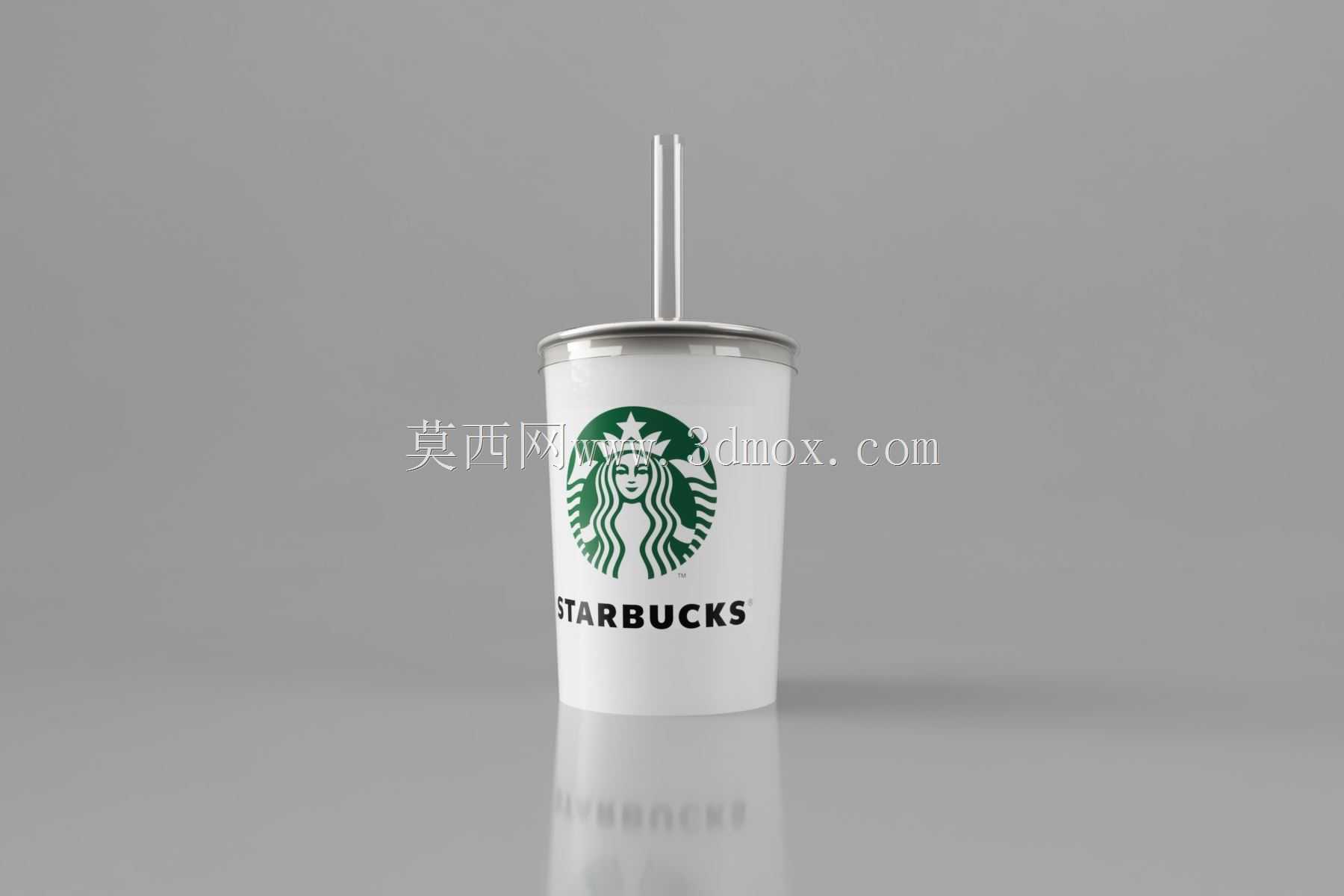

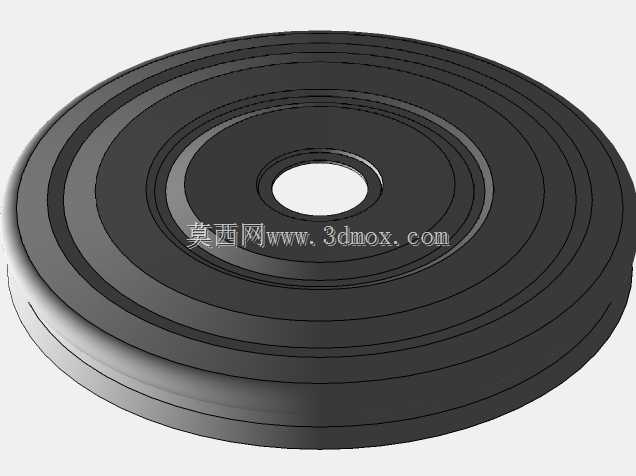

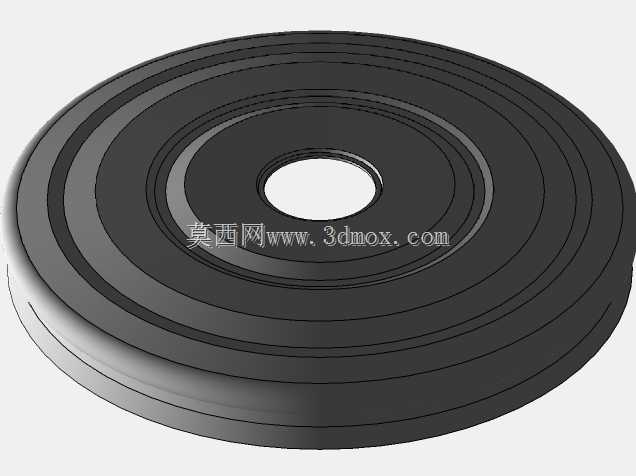

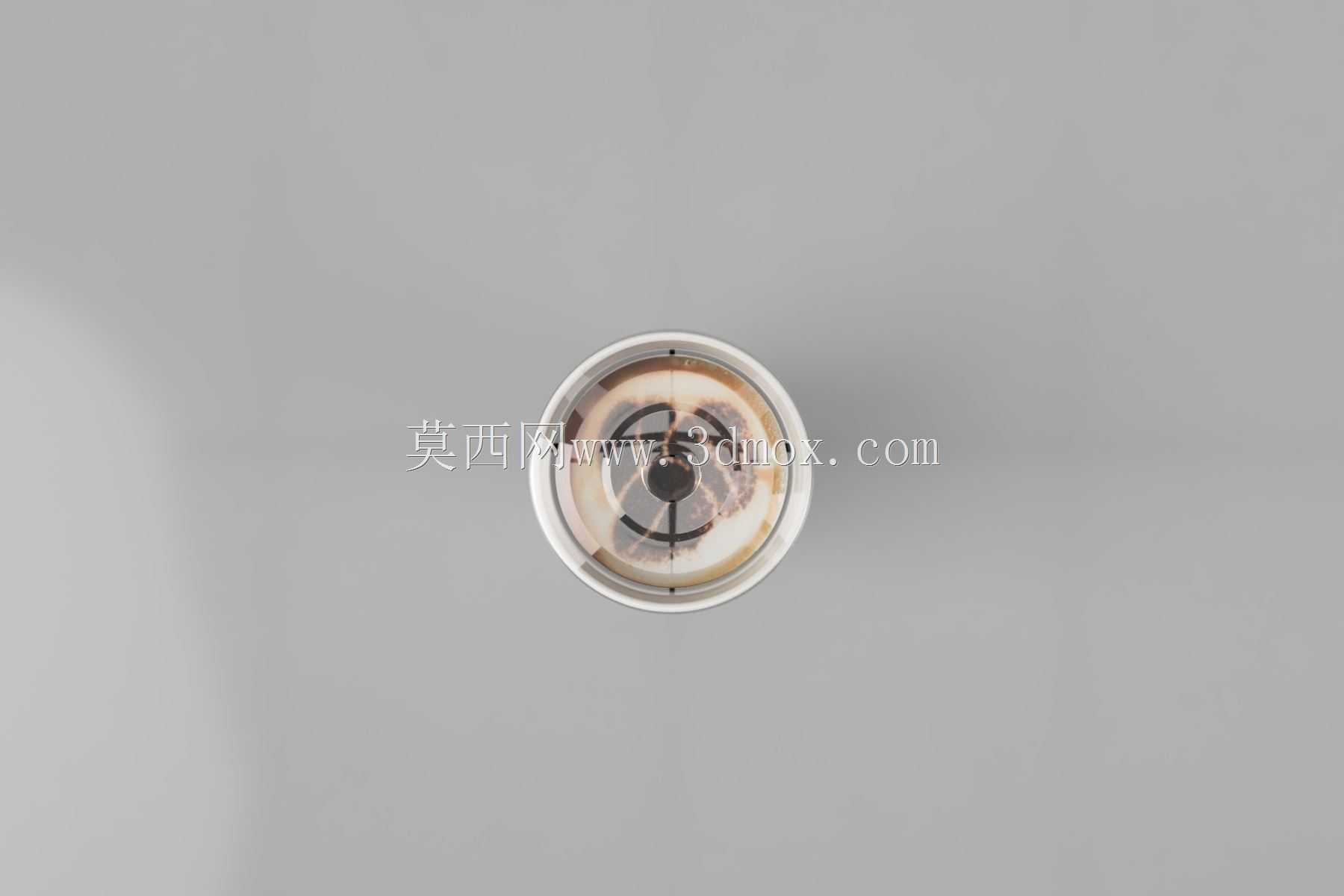

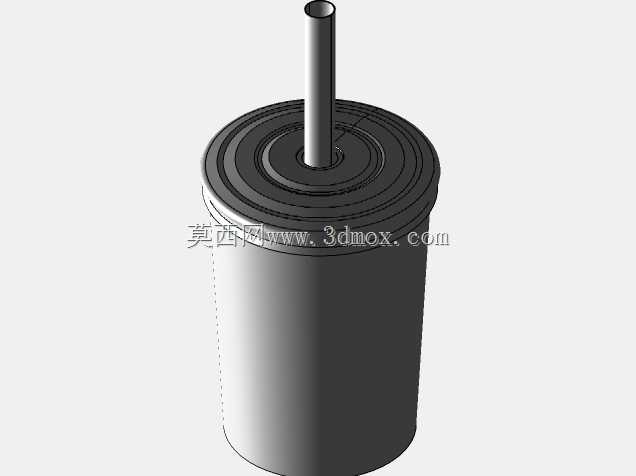

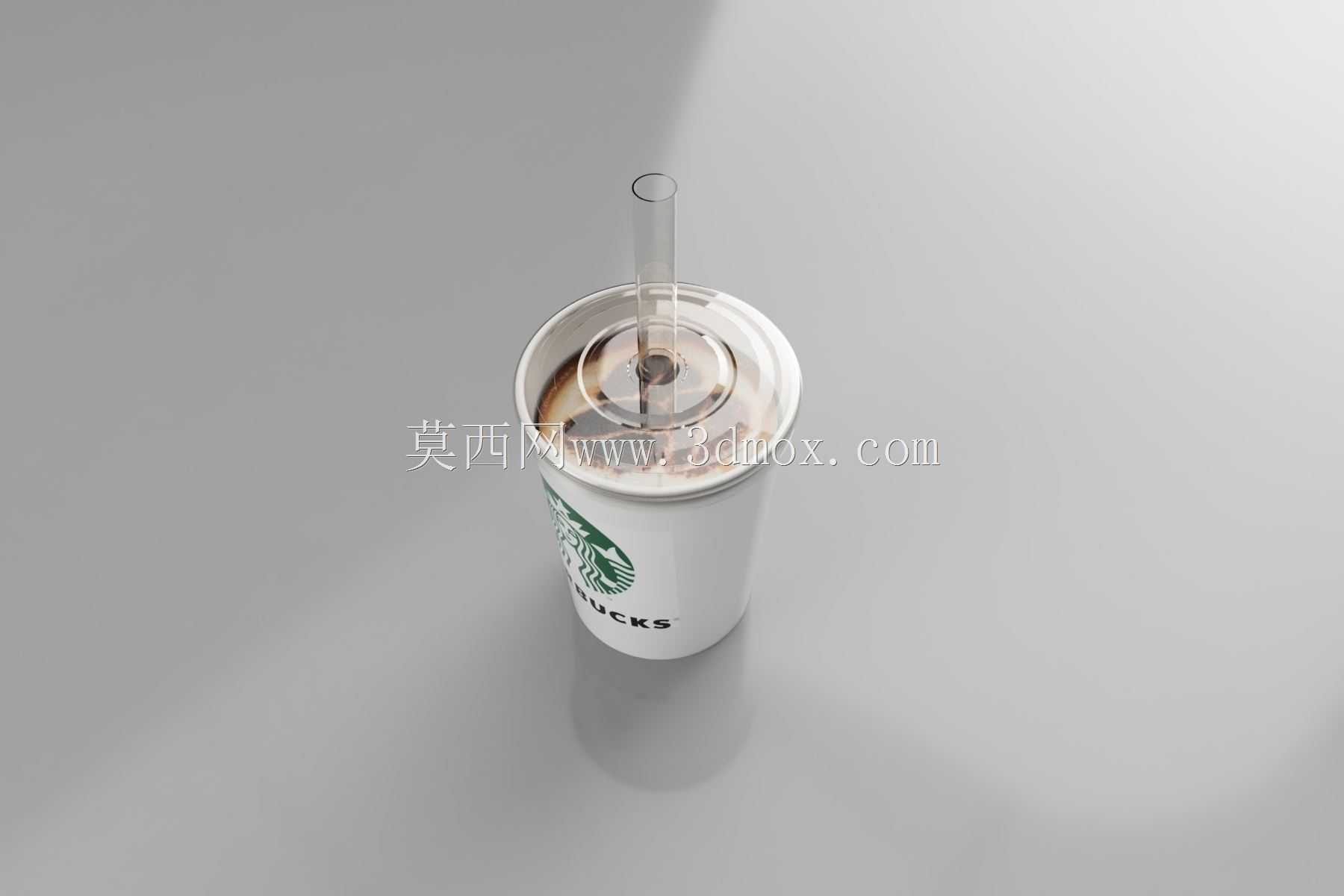

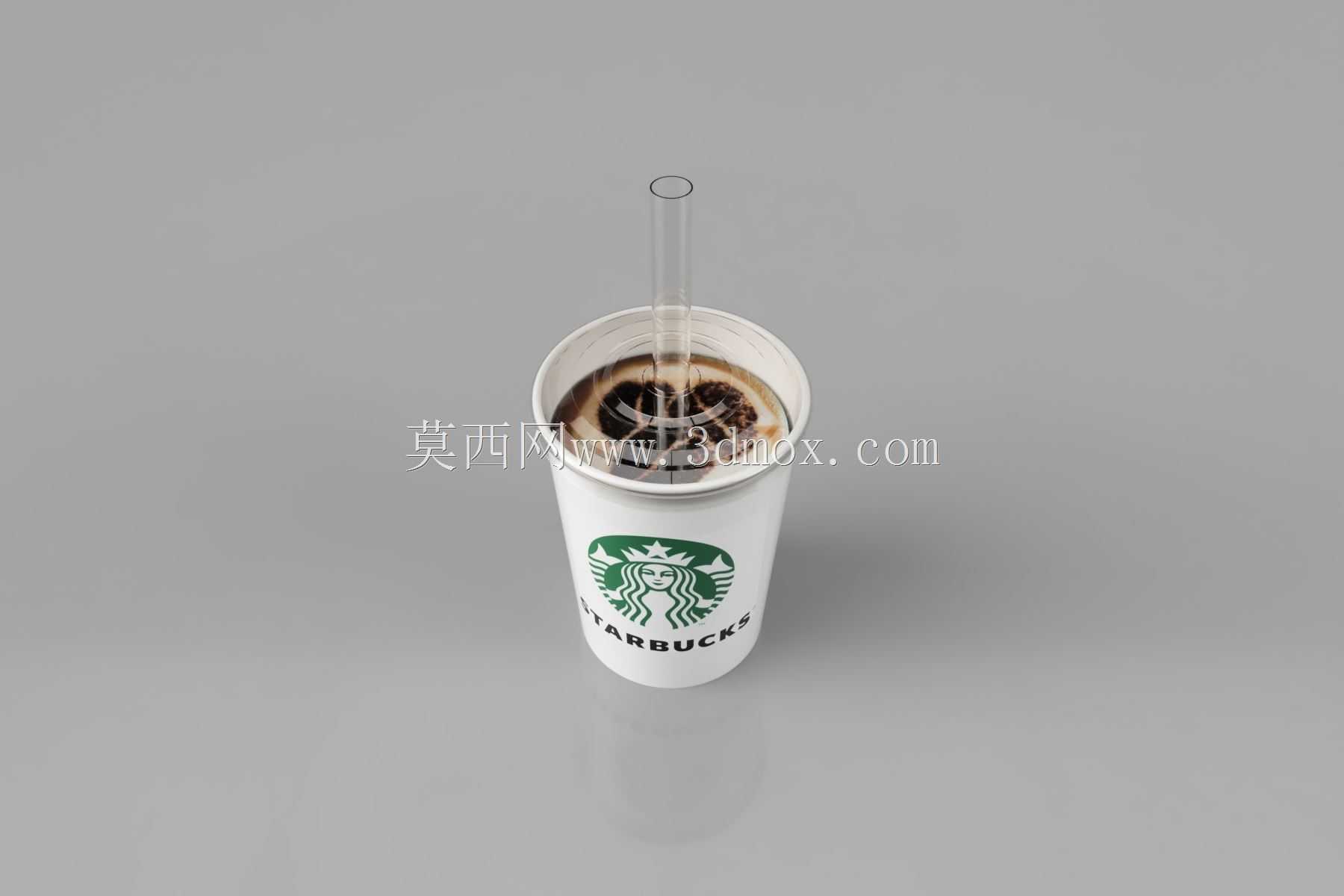

这款外带咖啡杯的三维结构设计，首先要适配连锁饮品门店的日常出餐场景，覆盖热饮、冰饮两类常见出品的使用需求，从结构层面解决外带过程中容易出现的洒漏、温度流失过快、吸管移位等实际问题。杯身主体采用上宽下窄的锥度设计，锥度控制在1:8的常规一次性杯比例范围内，既适配现有自动封口设备的压合工位尺寸，也能满足堆叠存储的空间要求，空杯状态下单摞堆叠50只的整体高度不超过40厘米，适配门店吧台下方的常规储物格尺寸边界。杯口位置做了双层卷边结构，卷边厚度控制在1.2毫米，既能够为杯盖提供足够的卡合支撑力，也能避免饮用时杯口边缘划嘴的问题，卷边下方预留1.5毫米的环形卡槽，和杯盖的卡扣结构过盈配合，过盈量设置为0.3毫米，保证正常手持晃动、放置在通勤包侧袋时不会出现杯盖脱落的情况。杯盖部分做了三区域功能划分，中心位置是直径8毫米的吸管插孔，插孔周围做了一圈高度2毫米的凸起挡边，当吸管插入后，挡边和吸管外壁的间隙控制在0.2毫米，既能够固定吸管避免倾斜，也能减少杯内饮品从插孔缝隙溢出的概率；杯盖靠近饮用者的一侧做了内凹的直饮口，直饮口边缘做了圆角过渡，适配不使用吸管时的直接饮用需求；杯盖外缘的卡扣结构做了6个均匀分布的定位凸点，和杯身卷边下方的卡槽完全契合，安装时只需对准位置轻压即可听到卡合到位的声响，无需反复调整位置。配套的吸管采用直管结构，长度设置为比杯身总高度高出30毫米，插入杯底后上端露出杯盖的长度刚好适配成年人站立饮用时的嘴部高度，吸管下端做了45度斜切处理，能够顺利穿透杯盖的插孔密封膜，不会出现插孔处被戳出不规则裂口导致漏液的问题。杯身外壁预留了宽度120毫米、高度80毫米的平整区域，适配门店常规的杯贴粘贴需求，粘贴区域做了微磨砂纹理处理，能够提升背胶的附着强度，避免杯身遇冷凝结的水珠导致杯贴起翘脱落。从实际使用的场景验证来看，这款杯型装满450毫升饮品后，倾斜45度保持10秒不会出现液体渗漏，平放在1米高度的桌面自由落体到木质台面时，杯盖不会松脱，完全满足日常通勤、户外携带、门店出餐的各类使用需求，结构上没有多余的复杂特征，开模生产时的脱模角度控制在1.5度，能够适配常规的注塑或者吸塑生产工艺，生产过程中的良品率可以稳定控制在合理区间。
