双XL规格胶合板拼接式CNC路由器床架结构

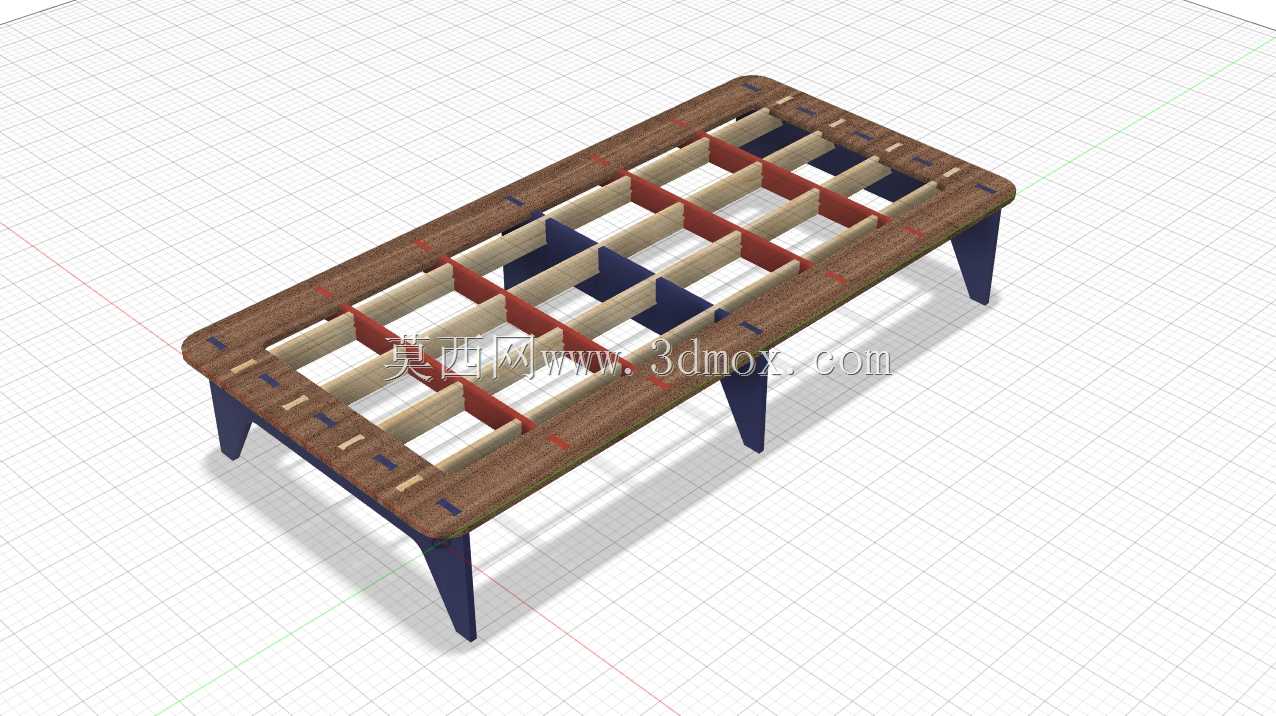

该床架结构主要面向中小型木工加工场景下的CNC路由器配套承载需求，可作为桌面级数控雕刻、板材开料设备的基础承载平台使用，也可独立作为大尺寸物料的临时支撑工装适配车间零散加工工位。结构整体采用格栅式框架设计，核心承载面适配两张4x8英尺规格的胶合板铺设，框架内部通过纵横交错的肋条形成均匀的受力网格，肋条之间预留的间隙既可以降低整体结构自重，也能为加工过程中产生的木屑提供下落通道，避免碎屑在承载面下方堆积影响设备运行精度。设计阶段优先考虑无紧固件的快装组合逻辑，框架各构件之间通过预设的榫卯卡位实现拼接定位，现场组装时无需额外准备复杂连接配件，单人即可在短时间内完成整体拼装；若应用在振动幅度较大的重载加工场景，也可在拼接卡位处额外加装自攻螺丝等紧固件，进一步提升结构整体的连接刚性，避免长期受振动影响出现拼接位松脱的问题。床架四条支腿采用外倾式布置，支腿与主框架连接位置做了加宽的受力过渡面，可将承载面的载荷均匀分散到各支腿上，同时外倾的支腿结构能有效扩大整体支撑跨度，降低设备高速运行时的重心偏移风险，提升整机运行的稳定性。框架边缘的承载边框做了等距分布的卡位槽设计，铺设胶合板时可直接将板材嵌入槽位实现定位，无需额外测量校准即可保证板材铺设的平面度，适配不同厚度的胶合板铺装需求，后续更换磨损的承载面板时也可直接拆卸替换，无需对整体框架做拆解调整。从安装边界来看，整体结构的长宽尺寸完全匹配两张标准4x8胶合板的拼接尺寸，支腿高度适配常规站立操作的加工工位高度，安装时无需对车间地面做特殊预处理，只要保证地面平整度在常规工业车间地面公差范围内即可直接放置使用，框架底部预留的间隙也方便日常清理地面散落的加工碎屑，适配小型加工工坊、个人DIY加工工位、职业院校数控实训场地等多种场景的使用需求。格栅内部的不同颜色分区对应不同受力等级的肋条，其中深色肋条布置在承载面受力集中的设备安装区域，采用更厚的板材裁切制作，浅色肋条为通用支撑肋，主要承担面板的均布载荷，通过差异化的构件设计在保证整体承载能力的前提下，尽可能降低材料消耗与整体重量，方便用户根据自身加工需求调整局部肋条的排布密度，适配不同重量的加工机头安装需求。
