不锈钢镂空沥水餐具收纳架结构设计

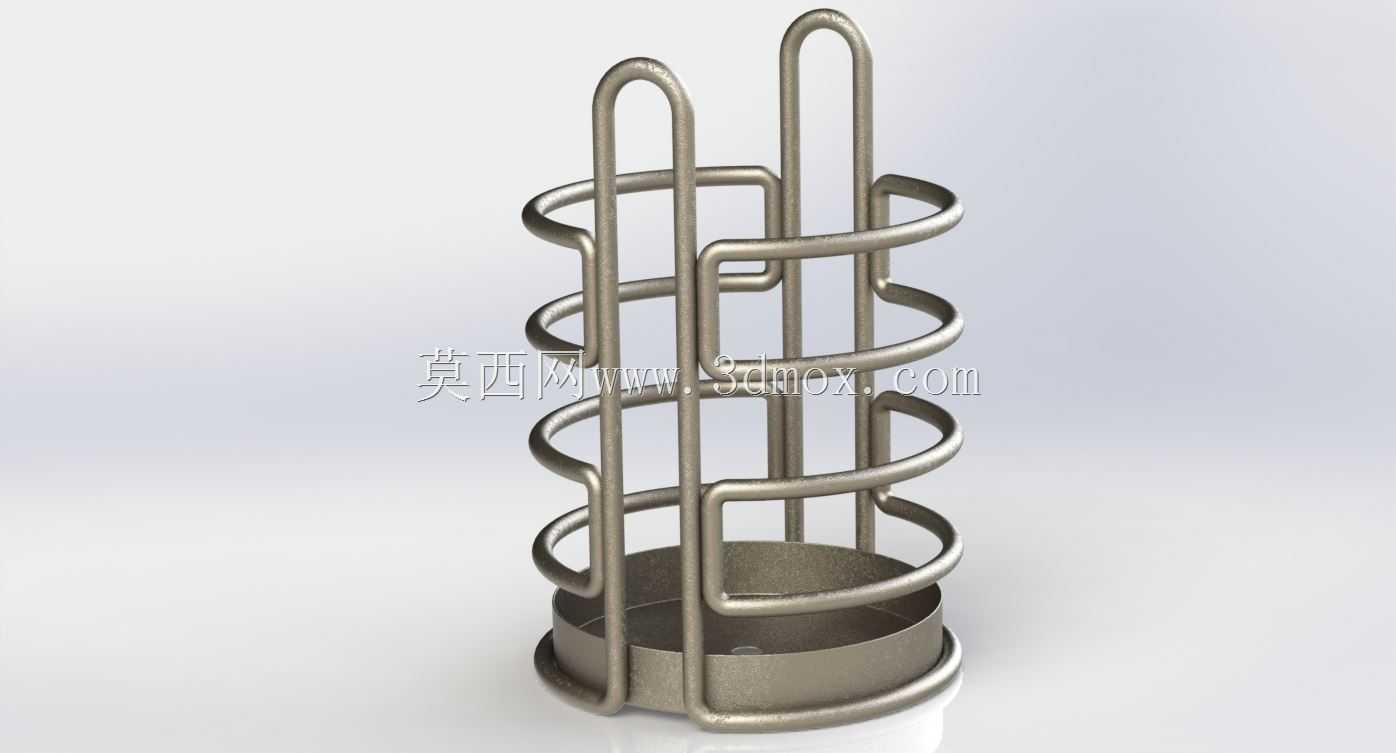

这款金属线材成型的餐具收纳架，主要适配餐饮门店后厨、家庭厨房的餐具沥水收纳场景，日常可放置筷子、汤勺、餐叉等长条类餐厨用具，替代传统实心筷筒易积水发霉的缺陷。整体采用圆截面金属线材弯折焊接成型，底部设置整圈围边的盛水接盘，接盘高度约15mm，可承接餐具沥干过程中滴落的水渍，避免水渍直接污染台面，接盘与上部架体为一体焊接结构，无额外拼接缝隙，日常擦拭清理无卫生死角。上部架体采用四层环形圈作为横向支撑，环形圈直径约100mm，可容纳常规家庭2-3人使用的餐具总量，环形圈之间的竖向间距约40mm，既保证架体整体结构强度，又能留出足够通风间隙，加速餐具表面水分蒸发，避免密闭空间滋生细菌。架体中部设置竖向分隔筋，将内部收纳空间划分为两个独立区域，可实现不同类型餐具的分类放置，比如生食处理餐具与熟食餐具分开放置，避免交叉污染，分隔筋同样采用同直径金属线材弯折，与环形支撑圈、竖向支撑杆满焊连接，焊点打磨平整无毛刺，不会刮伤餐具表面或划伤使用者手部。架体顶部设置两个对称的U型提手，提手高度约80mm，提手弯折处做圆弧过渡处理，无尖锐棱角，日常挪动架体时可直接握持提手，无需接触架身沾附的水渍。整体架体高度约220mm，底部直径约110mm，放置在台面时占用空间较小，可适配多数厨房台面、餐桌边柜的预留摆放空间，底部线材末端做磨平处理，与台面接触平稳，放置餐具后不会出现侧翻倾斜问题。设计过程中优先考虑线材成型的工艺可行性，所有弯折位置均采用统一的弯折半径，适配自动弯线机的加工参数，减少定制工装的投入，焊接位置均设置在架体内侧，外侧无外露焊点，保证外观整洁度的同时，降低焊接打磨的工作量。架体表面做哑光磨砂处理，不易残留指纹和水渍痕迹，日常维护只需用湿抹布擦拭即可，无需特殊养护。结构受力层面，竖向支撑杆采用四根对称分布的设计，每根支撑杆从底部接盘位置一直延伸至顶部提手处，形成连续的受力传力路径，即使满载餐具时，整体形变量可控制在0.5mm以内，长期使用不会出现支撑圈变形、架体歪斜的问题。环形支撑圈与竖向支撑杆的连接位置采用圆周满焊，焊后做抛光处理，焊接强度可承受日常挪动、取放餐具的冲击载荷，不会出现开焊断裂的情况。
