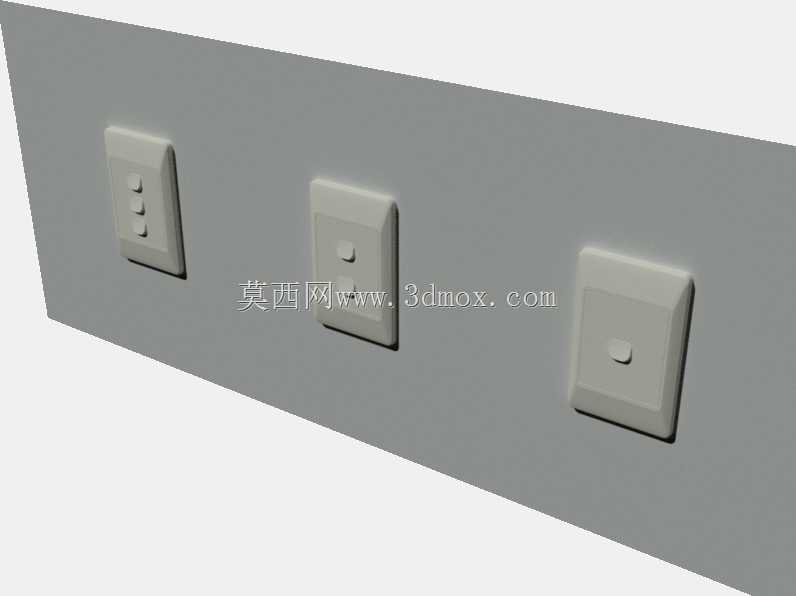

单双三位Clipsal墙面电灯开关结构设计

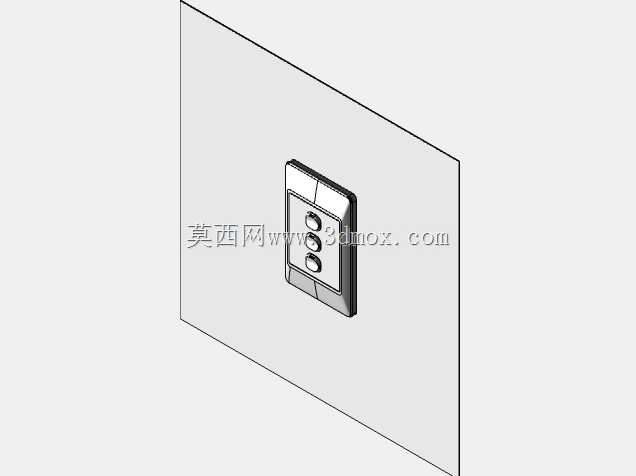

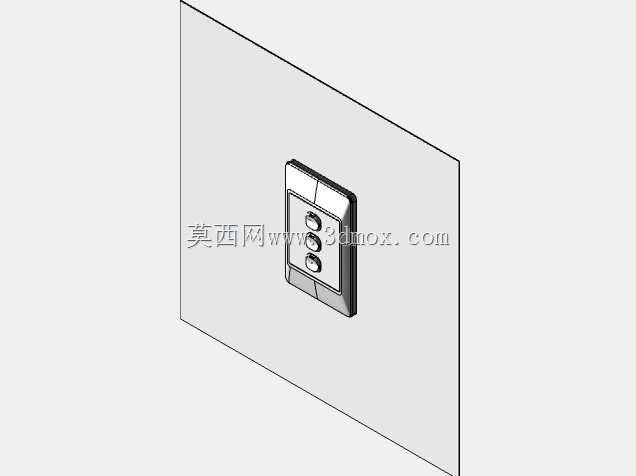

日常民用及商用建筑的电气布线场景中，墙面开关是控制照明回路通断、调节光源亮度的核心终端部件，本次呈现的三款Clipsal系列开关，分别对应单键通断、双键分路控制、三键带调光调节的不同使用需求，覆盖普通住宅卧室、客厅、公共办公区域、商业门店等多场景的照明控制需求。从结构设计逻辑来看，三款开关采用统一的安装底座适配标准，可兼容国内通用的86型暗装接线盒安装边界，底座卡扣结构与墙面预埋盒的固定孔位完全匹配，安装时无需额外改造预埋底盒，单款开关的面板外轮廓尺寸控制在常规86面板的公差范围内，面板边缘做了微小的倒角处理，既避免安装时剐蹭墙面涂层，也能减少日常使用中的积灰死角。单键开关的内部触发结构采用翘板式触点设计，按键按压行程控制在合理区间，按压力度适配日常手指操作的施力范围，避免按压过硬导致操作费力或是过软出现误触发；双键开关将两个独立的翘板触发单元集成在同一面板内，两个按键之间预留足够的操作间隙，避免按压其中一个按键时误触相邻按键，可分别控制同一空间内的两路独立照明回路，比如客厅主灯与周边辅助筒灯的分路控制；带调光功能的三键开关，除了两路常规通断按键外，集成了旋转式调光调节模块，可通过旋钮调整对应回路的输出电压，实现白炽灯、可调光LED光源的亮度无级调节，调光模块的散热结构在面板背部预留了对应的散热间隙，避免长期带载工作时热量堆积影响元件寿命。三款开关的面板表面采用哑光磨砂质感处理，减少日常使用中的指纹残留，面板与底座的配合缝隙控制在极小公差范围内，可阻挡日常清扫时的灰尘、少量溅水进入开关内部，适配卫生间、厨房等存在少量潮气的安装场景。建模过程中还原了开关按键与面板的装配间隙、背部接线端子的排布位置、固定螺丝孔位的实际尺寸，可直接用于建筑电气布线的BIM装配模拟、家装效果展示的场景搭建，也可作为同类型开关产品结构优化的参考基准，安装时需注意背部接线的走线空间预留，避免线缆挤压影响按键的正常触发行程。
