空间网架式节点连接结构三维设计

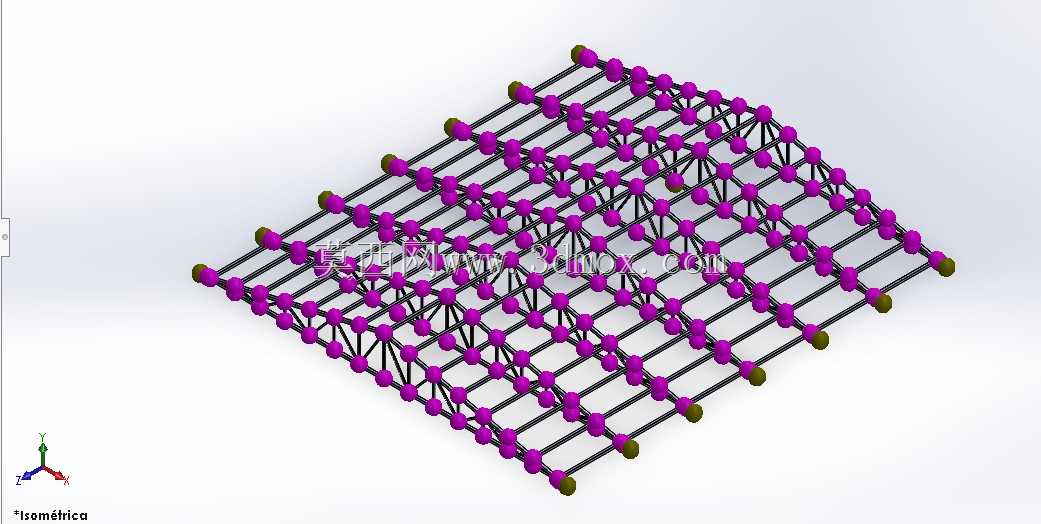

这类空间杆系节点结构常应用在大跨度公共建筑屋面支撑、场馆顶棚承重骨架、临时展陈空间搭建等场景中，核心作用是通过分散的杆件将上部荷载均匀传递至下部支撑结构，相比传统实腹式承重结构，能在大幅降低整体自重的前提下，实现更大的无柱覆盖空间，适配酒馆、文创空间这类需要开阔内部动线的商用场所。从结构功能来看，每个紫色节点都是多根杆件的汇交点，承担着不同方向杆件传来的轴力，通过节点的刚性连接将分散的杆件整合为整体受力体系，杆件主要承受沿杆长方向的拉压轴力，材料利用效率远高于受弯构件，能在相同用钢量下获得更高的结构刚度。设计过程中首先要确定整体网格的排布逻辑，采用正交正放的网格形式，沿两个水平方向等距布置主受力杆，再通过斜向连接杆件形成空间几何不变体系，避免结构在荷载作用下出现侧向失稳；节点位置的设计需要兼顾多杆汇交的安装便利性，每个节点预留对应数量的杆件插接位，保证不同方向的杆件能精准对位，现场安装时无需复杂的角度调校，仅需沿杆长方向完成插接固定即可。从安装边界来看，结构整体呈规则的矩形平面形态，边缘位置的节点做了差异化的封端处理，边缘杆件的外伸长度控制在网格节间长度的四分之一以内，避免边缘杆件过长产生过大的悬臂弯矩，同时边缘节点预留与下部支撑立柱连接的接口，安装时可直接与立柱顶端的连接件对接，无需额外增设转换构件。结构的竖向高度根据覆盖跨度匹配，高跨比控制在合理区间内，既保证竖向荷载下的挠度满足使用要求，也不会因结构高度过大占用过多的室内净空。建模过程中需要重点校验每个节点处杆件的夹角，避免相邻杆件出现空间干涉，尤其是斜向杆件与水平杆件的汇交位置，要保证各杆件的端面与节点贴合紧密，传力路径不出现偏心，防止节点处产生附加弯矩影响整体结构寿命；同时所有杆件的截面尺寸保持统一规格，减少现场安装时的构件分拣难度，也便于后期维护更换。
