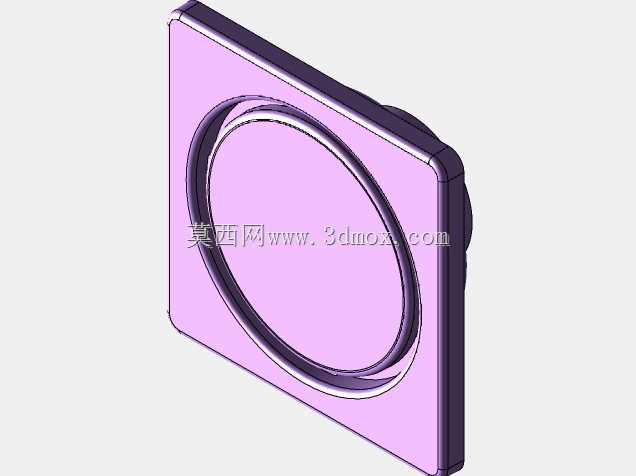

浴室用方形面板圆形排水地漏结构

日常卫浴空间的排水节点设计中，地漏是衔接地面铺装与排水管路的核心部件，这款方形面板圆形排水口的地漏结构，主要适配家装浴室、阳台等需要做地面找坡排水的场景，安装时需嵌入地面铺装层，面板上表面与完成后的地砖面齐平，避免出现凸起绊脚或者凹陷积污的问题。从结构设计逻辑来看，外轮廓采用带圆角的方形面板，相比全圆形面板，在铺贴瓷砖时更容易对齐砖缝，裁切瓷砖的工作量更小，圆角过渡也能避免直角位置应力集中，减少运输或者安装过程中边角磕碰碎裂的概率，同时日常清洁时抹布擦拭不会被直角勾挂，清理更顺畅。中间的圆形排水区域做了下沉式的环形导水结构，水流从地面流向地漏时，会顺着环形斜面快速汇入排水通道，不会在面板表面形成残留水迹，环形的密封配合面可以搭配标准规格的水封芯或者磁吸防臭芯，不需要额外做结构改造就能适配市面上主流的防臭内芯，阻断排水管道内的异味返溢到室内空间。材质选用热塑性PP作为成型原料，采用注塑工艺批量生产，PP材料本身耐卫浴场景常见的洗发水、沐浴露等弱酸碱化学品腐蚀，长期处于潮湿环境也不会出现生锈或者镀层脱落的问题，材料本身的韧性足够承受日常踩踏的载荷，成年人正常站立在面板上不会出现开裂变形。安装边界方面，面板的外轮廓尺寸适配常规的50mm规格排水支管，安装时需要提前确认地面铺装完成后的完成面厚度，地漏本体的下部插入段长度要足够嵌入排水支管，衔接处打密封胶做防水处理，避免渗水到楼板下方。面板的厚度控制在合理范围，既保证踩踏强度，也不会过多占用地面铺装的厚度空间，对于薄贴法施工的瓷砖地面也能适配。排水通道的过流截面做了平滑过渡，没有突兀的变径或者直角凸起，减少毛发等杂物挂附堵塞的概率，日常清理时只需要掀开上部的盖板就能取出内芯清理杂物，不需要撬动整个地漏结构，维护操作十分简便。
