模块化家庭储水收集架结构设计

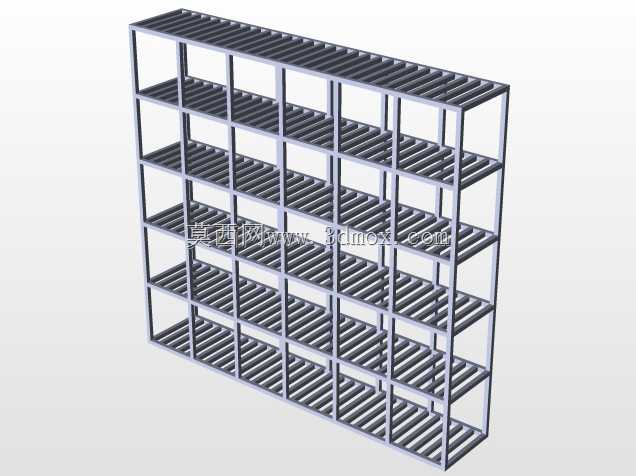

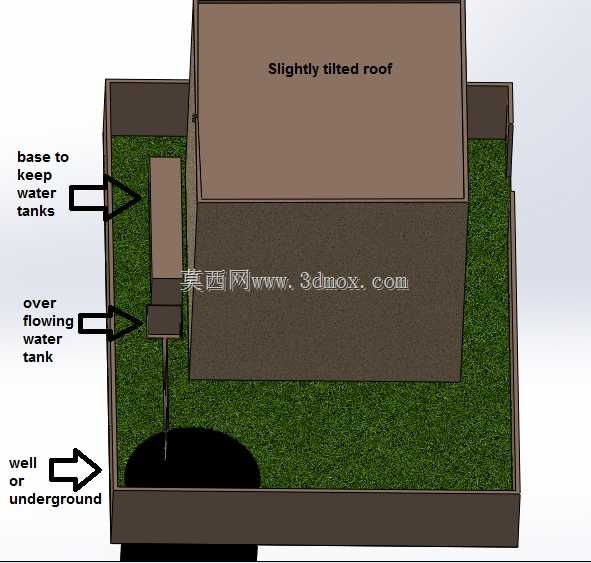

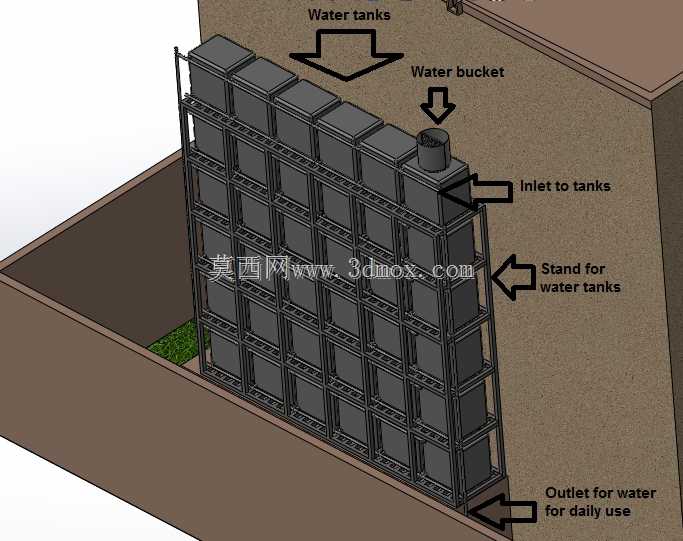

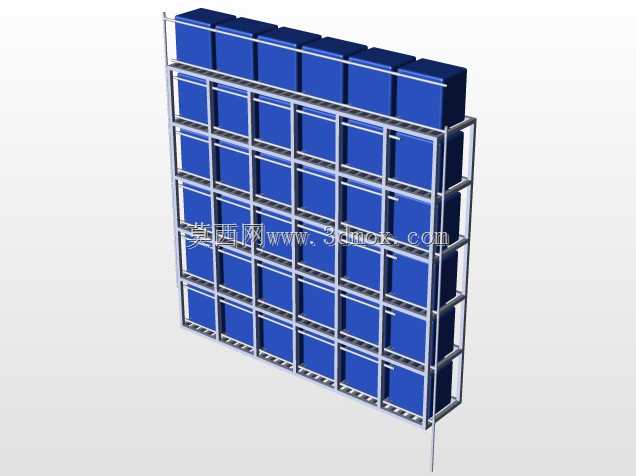

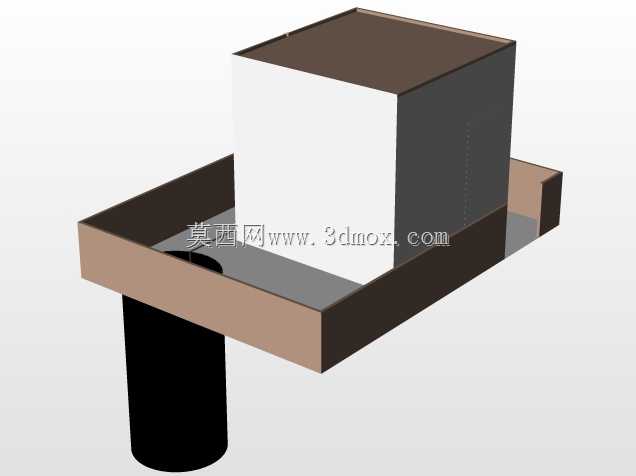

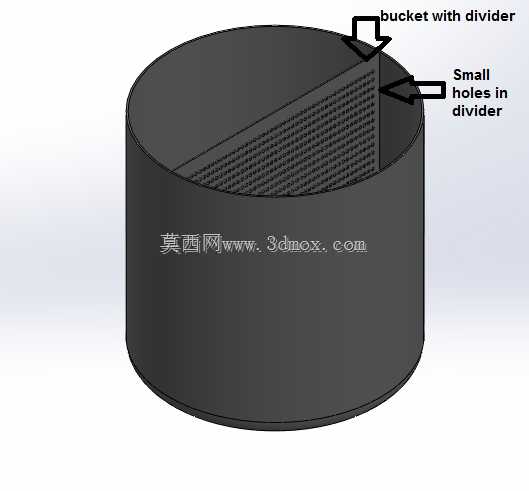

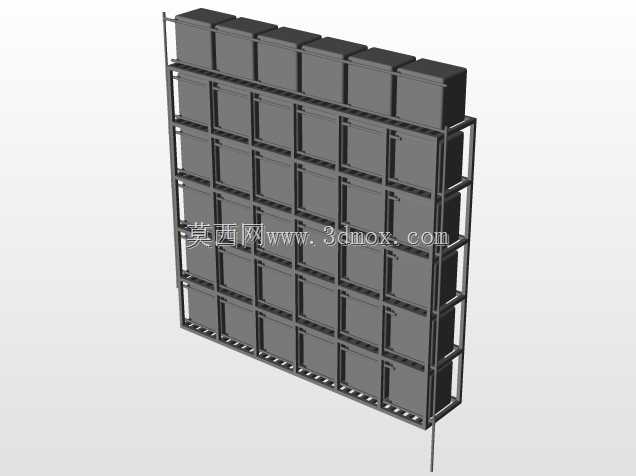

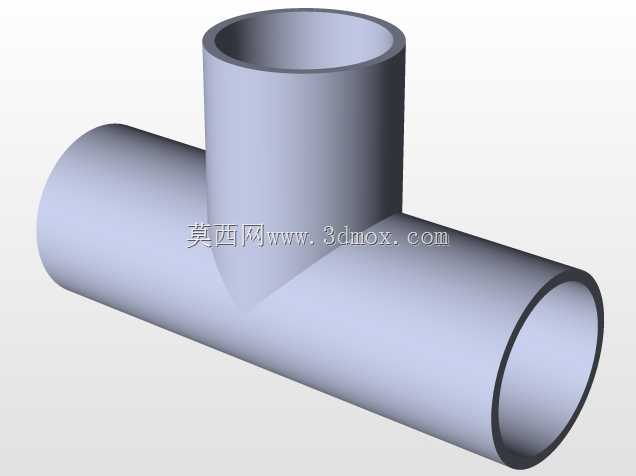

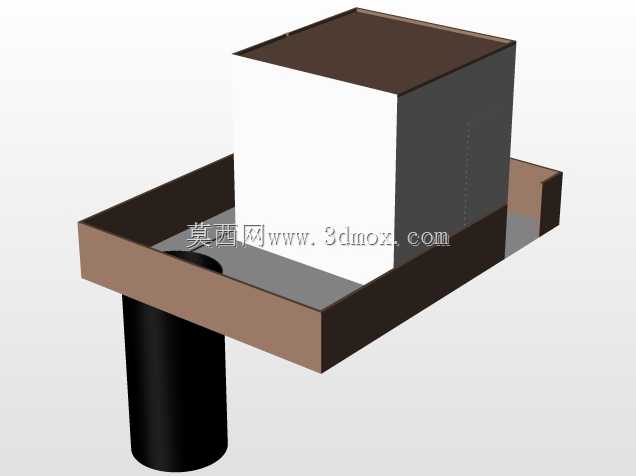

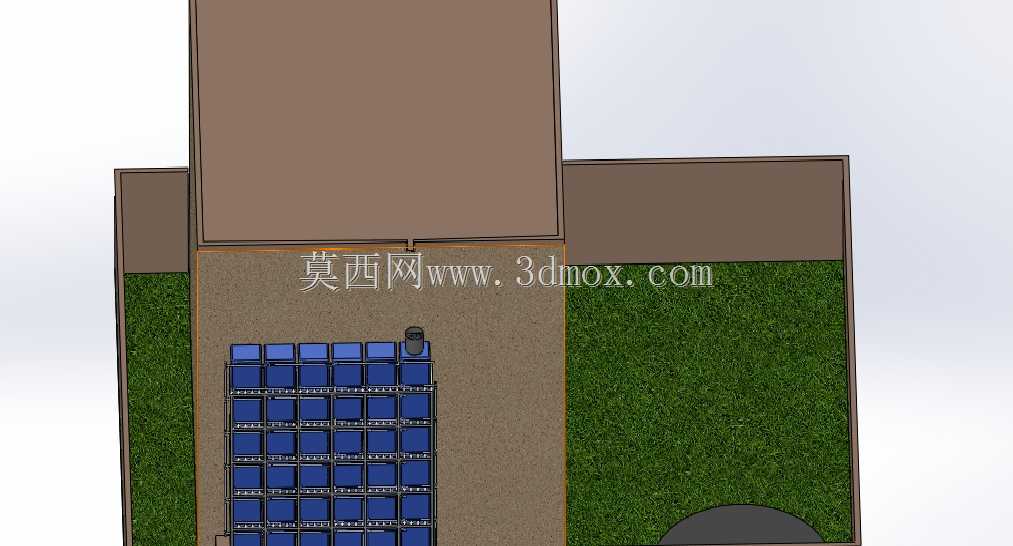

这款储水收集装置的设计初衷，是面向缺乏稳定清洁供水的区域，为普通家庭提供可灵活配置的分散式储水解决方案，适配单户到多人口家庭的不同用水储量需求。整体采用框架式承载结构，主体支撑框架采用标准金属型材拼接，无需复杂焊接工艺，现场可通过标准紧固件完成组装，降低偏远地区的运输与安装难度。框架采用分层分格的排布逻辑，每一层设置独立的储水单元放置位，每个储水单元为独立密封箱体，可单独拆卸更换，避免单个箱体破损导致整体储水系统失效。从结构布局来看，整体框架的宽度适配常规民居入户门的通行宽度，安装时无需对墙体或门洞做额外改造，可直接放置在院落、厨房旁或室内闲置角落，底部预留100mm的离地间隙，既避免地面潮气侵蚀储水箱体，也方便日常清理架底积灰与积水。每个储水单元的容量经过测算，单格箱体可满足单人单日的基本饮用与洗漱用水需求，用户可根据家庭人口数量灵活增减储水单元的排布数量，框架的竖向层板预留了多组安装孔位，可根据放置空间的层高调整层间距，适配不同规格的储水箱体安装。在功能设计上，每个储水单元设置独立的进水与出水接口，可串联接入简易净水装置，也可单独接出取水阀门，日常使用时可按顺序轮换取用不同箱体的储水，避免存水长期静置变质。框架顶部预留了集水接口安装位，可直接外接屋面雨水收集管道，经过初级过滤的雨水可直接汇入对应储水单元，降低用户取水的劳动强度。结构受力层面，框架的竖向立柱采用等截面排布，每层横梁的承重载荷经过校核，满载状态下横梁的扰度控制在安全范围内，长期使用不会出现横梁变形导致箱体滑落的问题。侧边设置的横向连接杆件，提升了整体框架的抗侧倾能力，即使在有轻微地面震动的区域也能保持结构稳定。储水箱体采用食品级接触材料适配的结构设计，箱体边角做圆弧过渡，避免清洁时出现卫生死角，箱体与框架的接触位置设置柔性减震垫，减少取水时的碰撞噪音，也避免长期摩擦导致箱体壁磨损渗漏。
