小型手持搅拌混合器结构设计

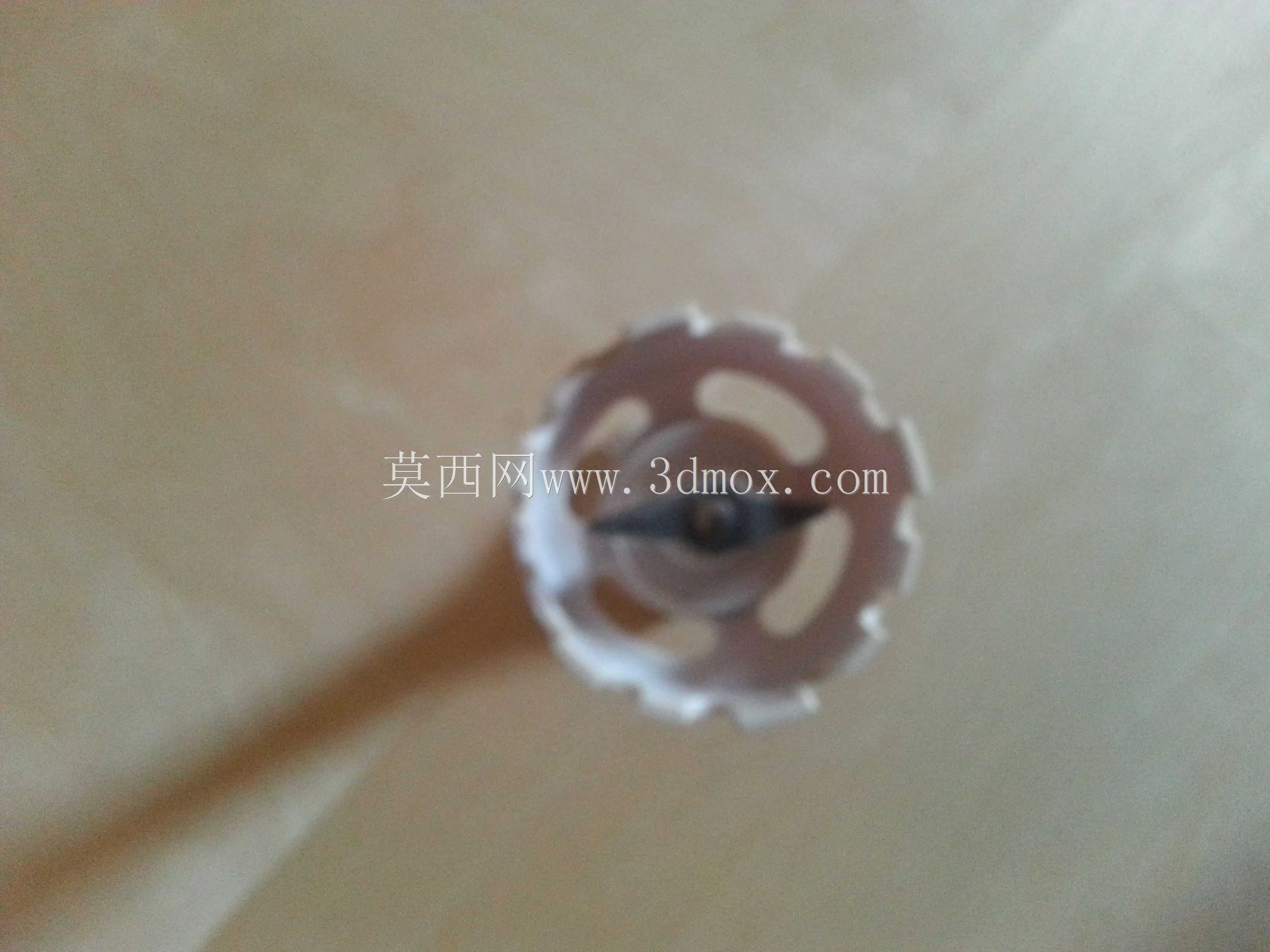

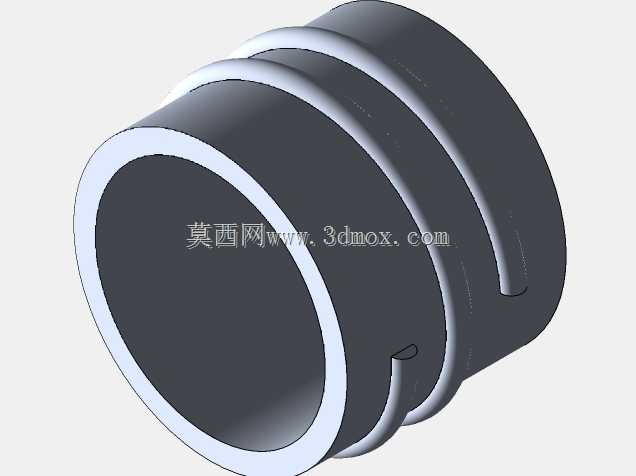

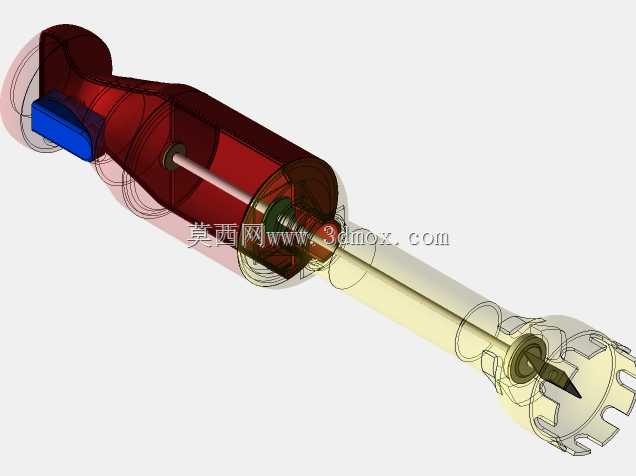

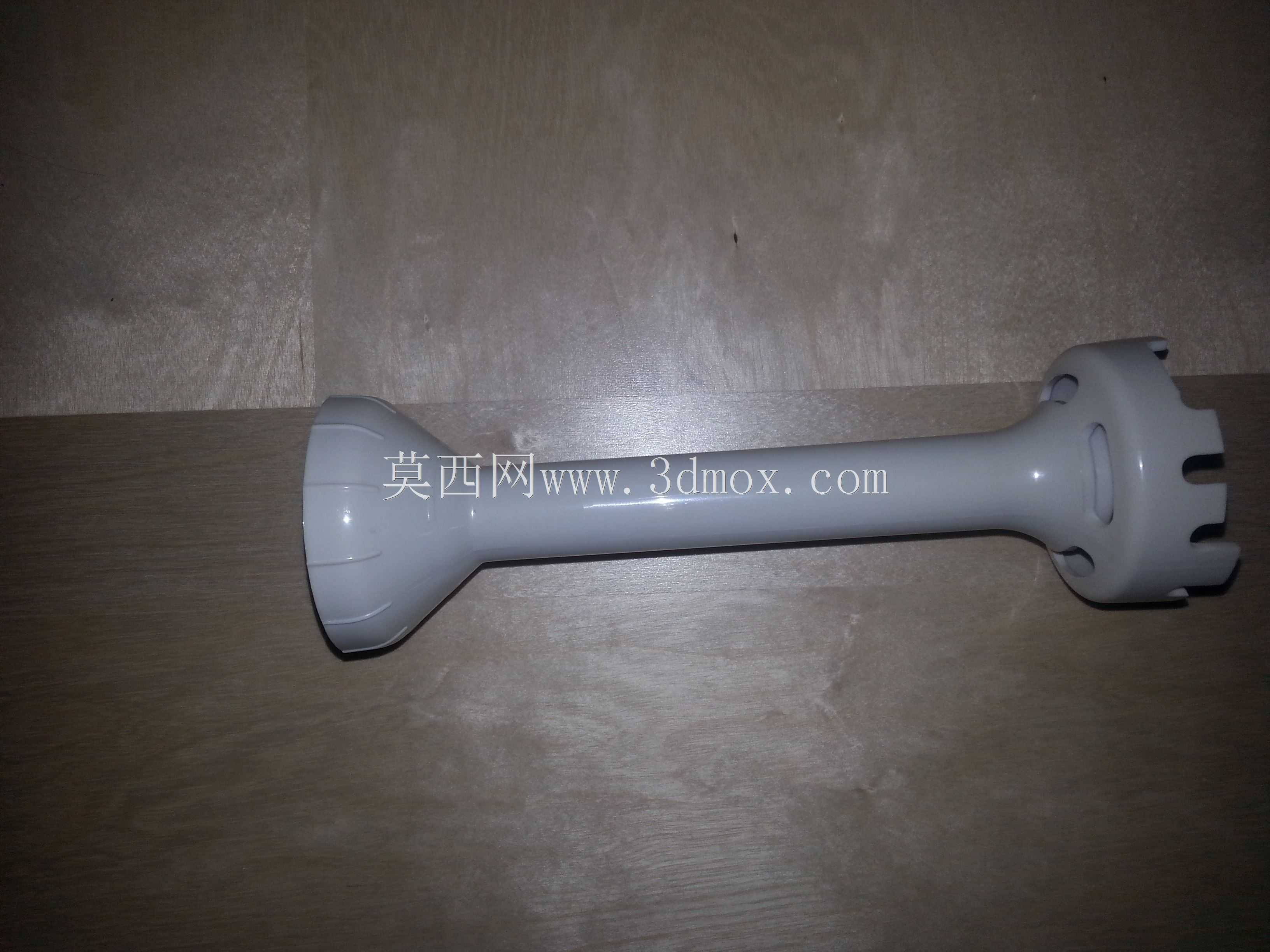

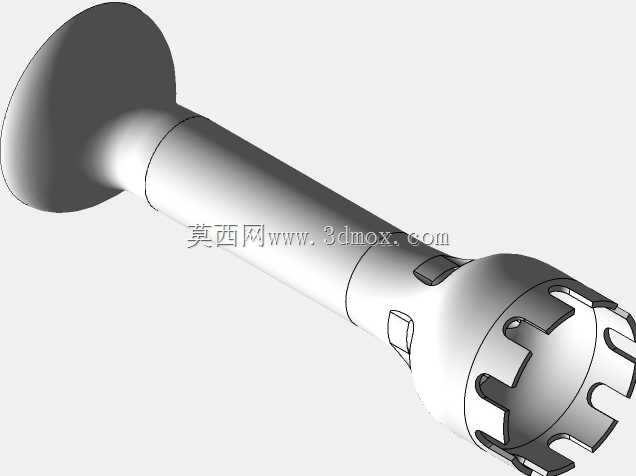

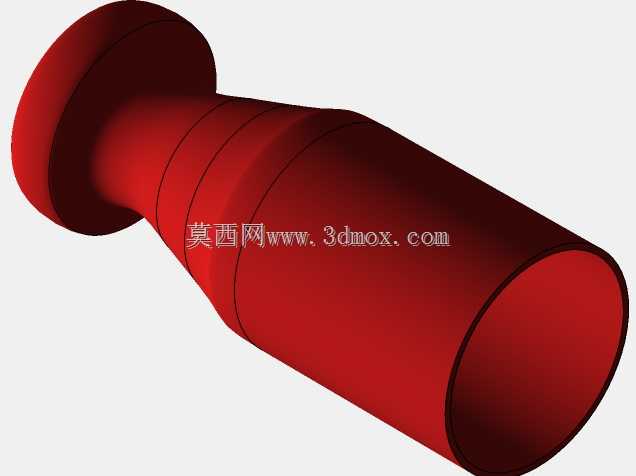

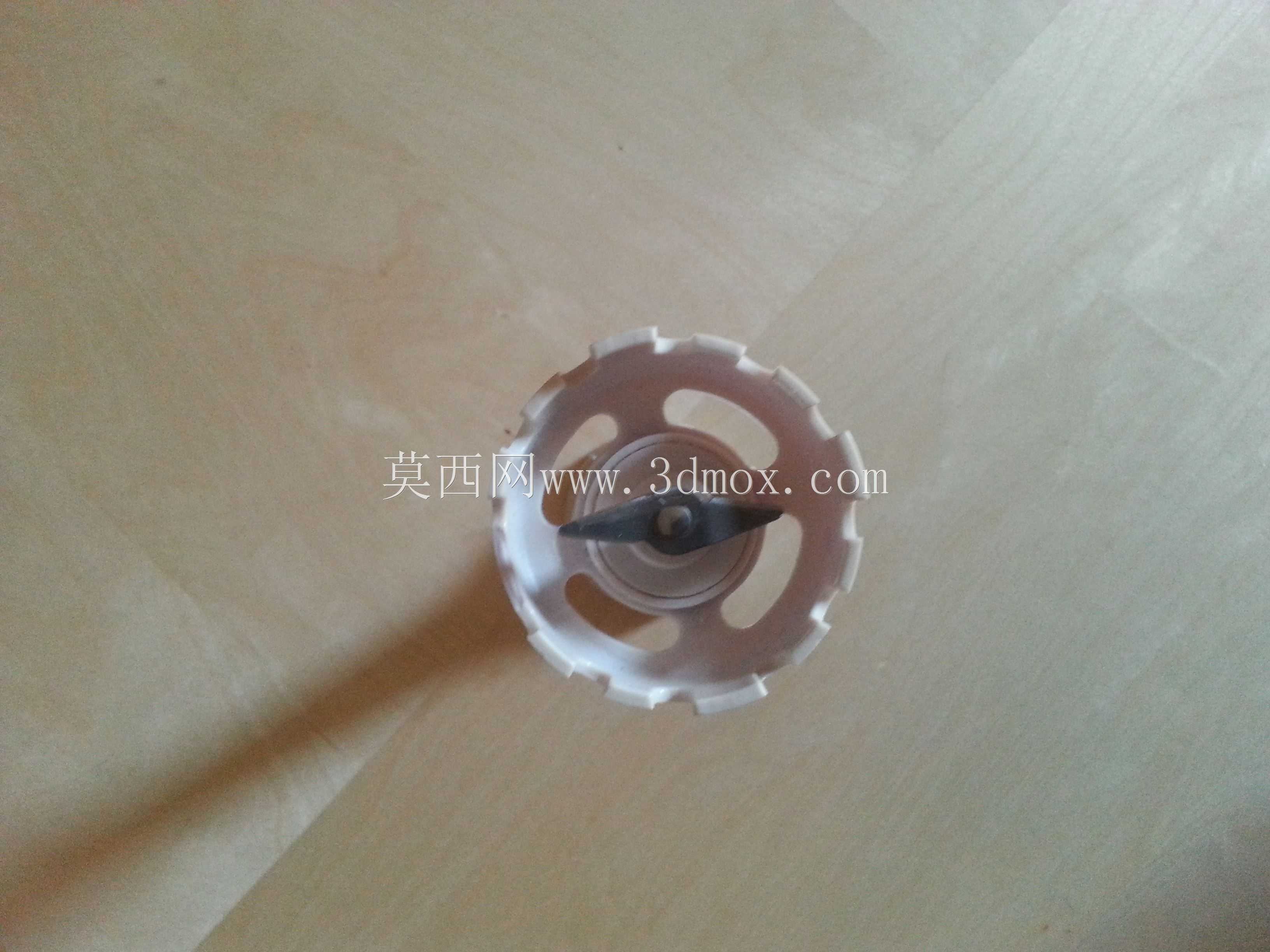

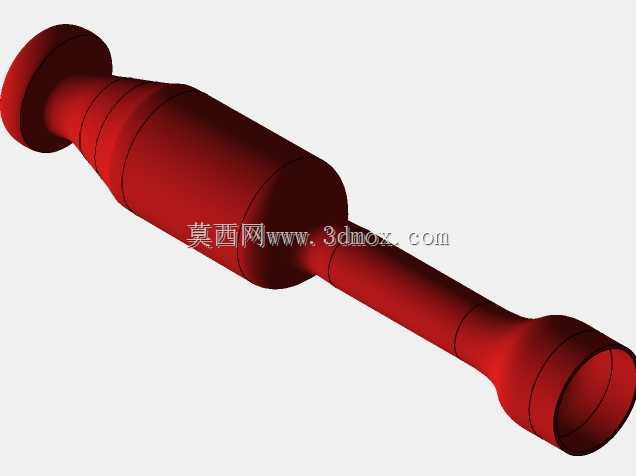

这款小型手持搅拌混合器主要面向小批量物料混匀场景，常见于实验室小剂量试剂调配、家用辅食搅拌、小型手工工坊颜料或胶液混合等工况，区别于大型工业搅拌设备，其核心优势在于操作灵活、握持便携，可适配狭小空间内的搅拌作业，无需固定安装工位，操作人员可手持调整搅拌角度与深度，适配不同容器内的物料混合需求。从结构设计来看，整体采用同轴直柄布局，握持段做了圆弧过渡处理，贴合手掌握持曲线，长时间操作不易产生硌手的疲劳感，前端搅拌头采用带缺口的齿状笼式结构，搅拌过程中可形成多向紊流，避免传统桨叶搅拌存在的中心混匀盲区，针对低粘度到中等粘度的流体、半流体物料都能实现较好的分散效果，不会出现物料贴壁堆积无法参与混合的问题。设计过程中优先考虑了部件的装配同轴度，动力输出段与搅拌头的连接采用卡扣式快拆结构，无需额外工具即可完成搅拌头的更换与清洁，适配不同搅拌场景下的头型切换需求，连接位置做了密封台阶设计，可避免搅拌过程中物料渗入连接缝隙造成的清洁困难与部件卡滞。外形尺寸上，整体长度控制在单手握持的舒适区间，最大外径不超过常规握持手掌的合围尺寸，搅拌头的最大回转半径适配常见的烧杯、广口瓶、小型搅拌杯等容器口径，无需额外改造容器即可直接伸入作业，安装边界上没有额外的固定安装要求，仅需匹配对应规格的动力输出接口即可使用，作业过程中可根据物料状态灵活调整插入深度、搅拌转速与移动轨迹，针对易沉降的固相混合物料，可将搅拌头贴近容器底部缓慢移动，带动底部沉积物料向上参与循环，针对易起泡的低粘度物料，可将搅拌头控制在物料液面以下适中位置，减少高速搅拌带入的空气形成过多气泡影响混合效果。结构上各部件的壁厚做了均匀化处理，避免注塑成型过程中出现缩痕、应力集中等问题，搅拌头的齿形边缘做了圆角过渡，既保证搅拌过程中的剪切分散效果，也避免锐角边缘在清洁、拆装过程中划伤操作人员，握持段的表面可做防滑纹理处理，沾有少量水渍或物料残留时也能保持稳定握持，不会出现打滑脱手的情况。
