壁挂式平板电视安装固定挂架结构

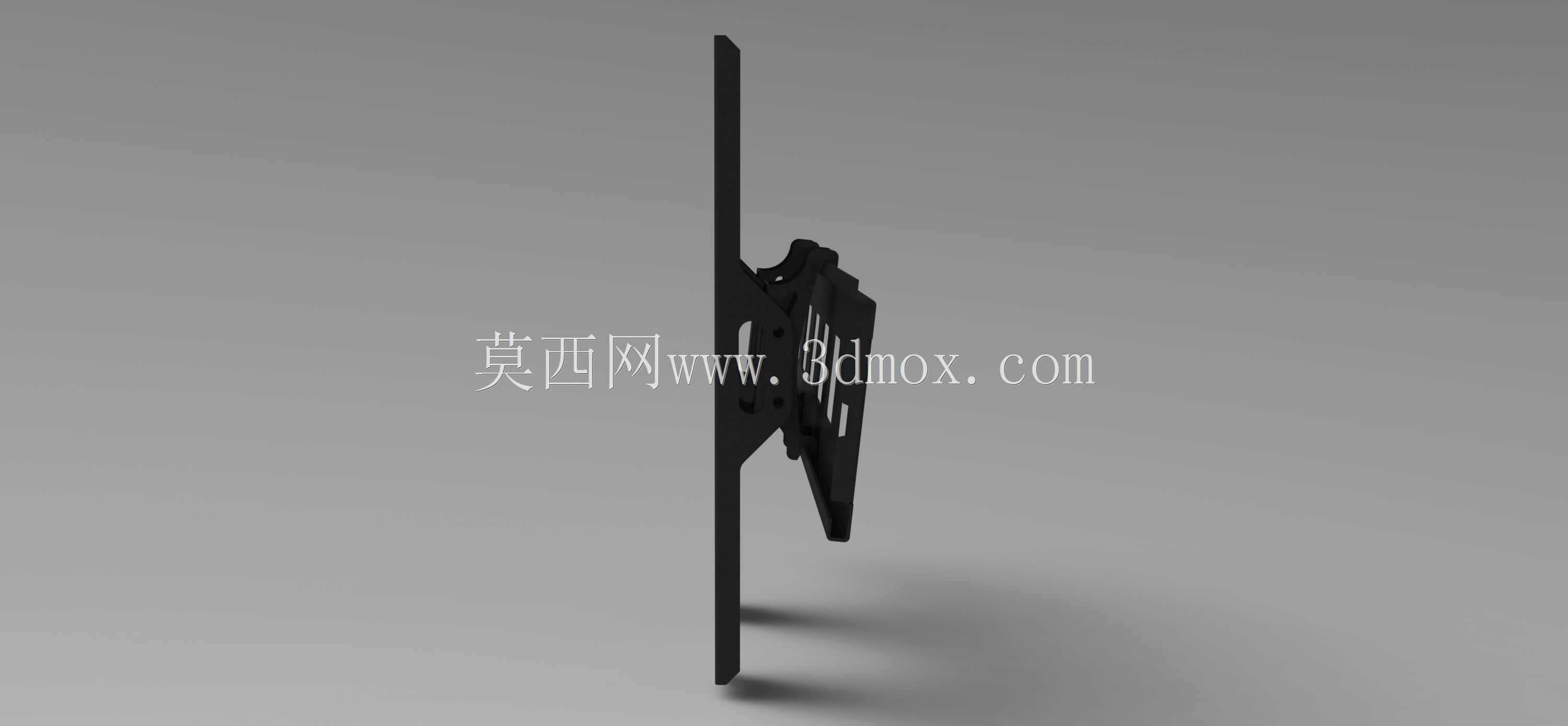

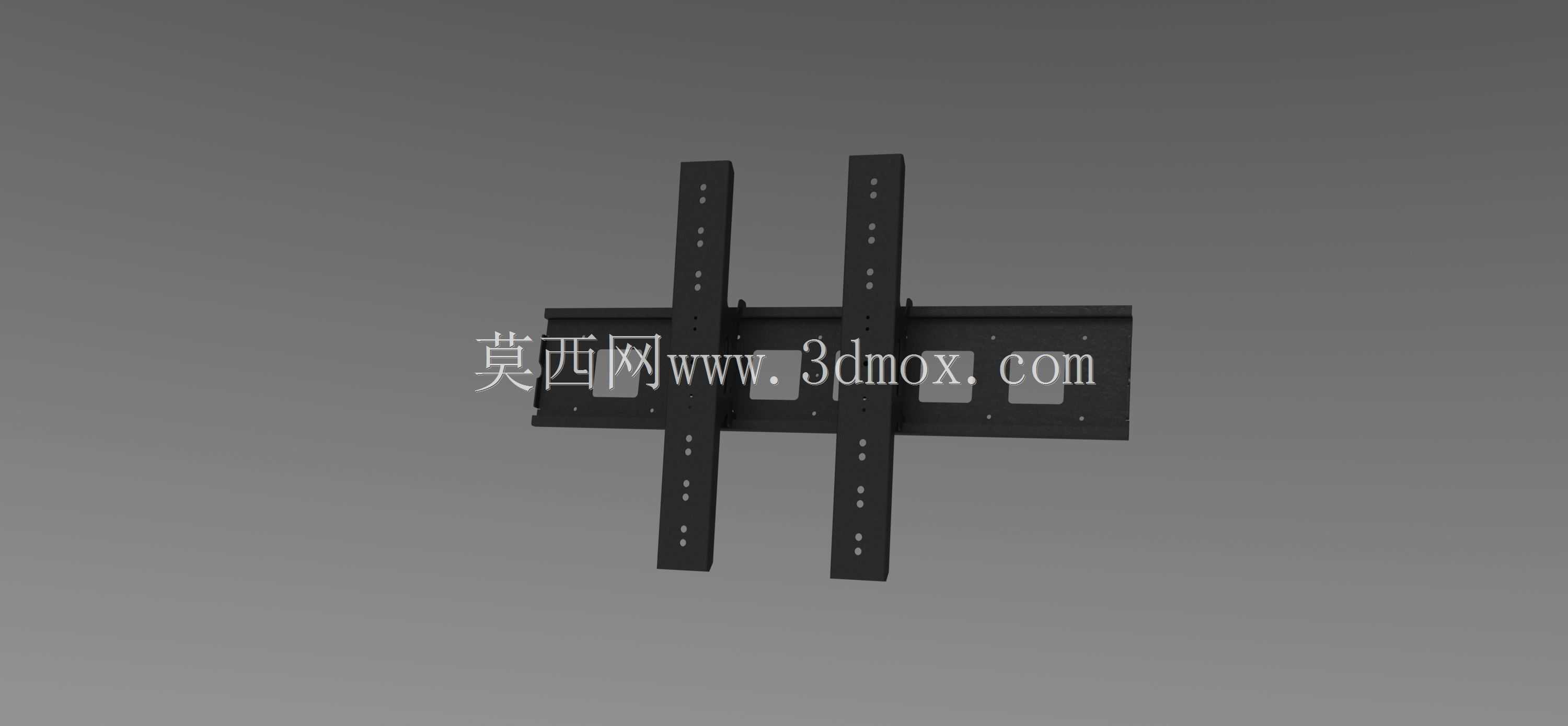

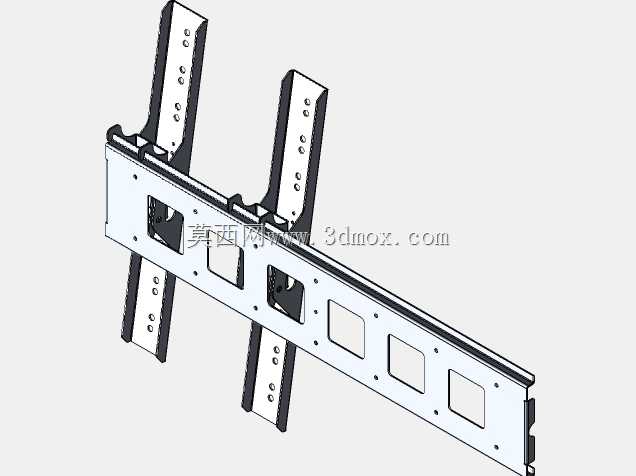

日常家用、商用场景里的平板显示设备壁挂安装，核心承载部件就是这类挂架结构，它替代了传统落地底座的摆放形式，能充分释放桌面、台面空间，同时调整显示设备的安装高度，适配不同观看视角的需求，在家庭客厅、会议室、监控调度室、门店展示区等场景都有广泛应用。从结构设计来看，这款挂架采用双竖臂加横置承载梁的组合形式，两根竖向挂臂上排布了多组等距的安装孔位，孔位间距覆盖了主流平板电视背部的标准安装孔距范围，能够适配不同尺寸、不同背部孔位规格的显示设备，安装时可根据设备实际孔位选择对应孔位穿装固定螺丝，避免孔位不匹配无法安装的问题。横置承载梁作为和墙面连接的核心承载部件，背部贴合墙面的平面做了平整处理，保证和墙面安装面的贴合度，避免安装后出现倾斜、晃动的问题，梁体上同样预留了多组膨胀螺丝安装孔，可根据墙面的承重结构（实心砖墙、混凝土墙、轻钢龙骨墙等）选择合适的孔位排布固定，分散单点承重的应力，提升整体挂载的稳定性。设计过程中重点考虑了安装后的受力分布，竖向挂臂和横向承载梁的连接位置做了贴合限位结构，挂装后竖臂可卡入横梁的卡槽内，避免设备受外力碰撞时出现滑脱风险，同时竖臂上的长圆孔设计预留了一定的高度调节余量，安装时可微调设备的水平高度，保证安装后设备处于水平状态，不会出现一侧偏高的问题。从安装边界来看，这款挂架的整体横向宽度适配常规40到65英寸区间的平板电视安装需求，竖向挂臂的长度覆盖了该尺寸段电视背部的竖向孔位范围，安装时需保证墙面固定点的承重能力不低于设备重量的四倍，预留足够的安全冗余，固定膨胀螺丝需完全打入墙体承重层，禁止在轻质空心砖、石膏墙无背板加固的情况下直接安装。挂架的板材厚度经过承重校核，正常挂载状态下不会出现弯折变形，所有安装孔位都做了去毛刺处理，避免安装时划伤手部或者设备背部的漆面，边角位置做了小圆弧过渡，没有尖锐的直角外露，降低安装过程中的磕碰风险。实际使用时，这类挂架为固定贴墙款式，安装后设备和墙面的间隙较小，能兼顾走线隐藏和墙面整洁度，背部预留的空隙可容纳设备的电源线、HDMI线等连接线材，避免线材外露杂乱。
