垂直式快速夹具带压头结构三维设计

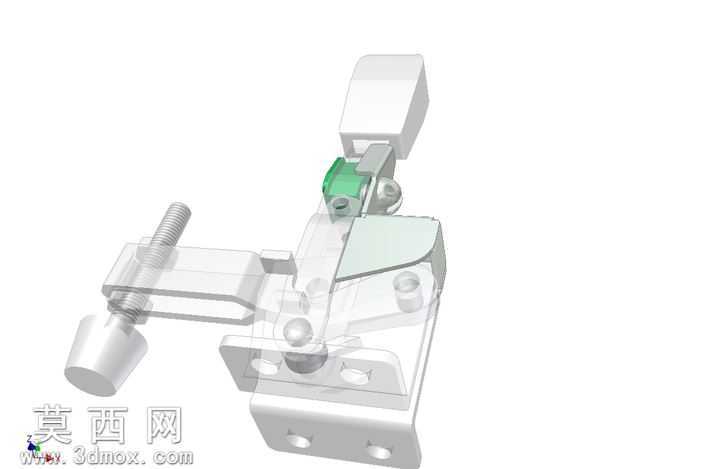

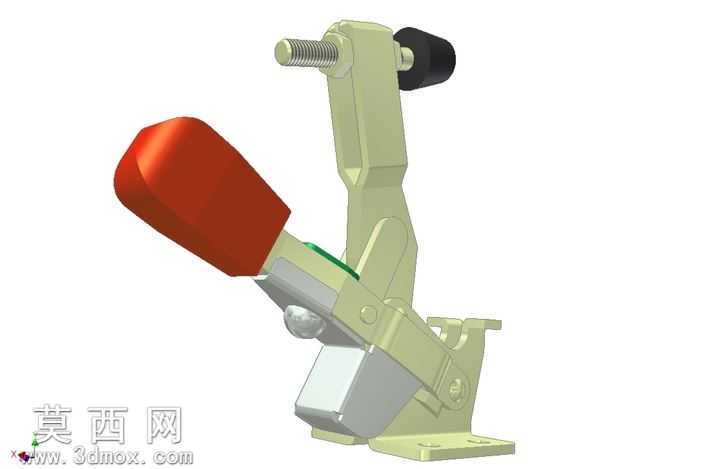

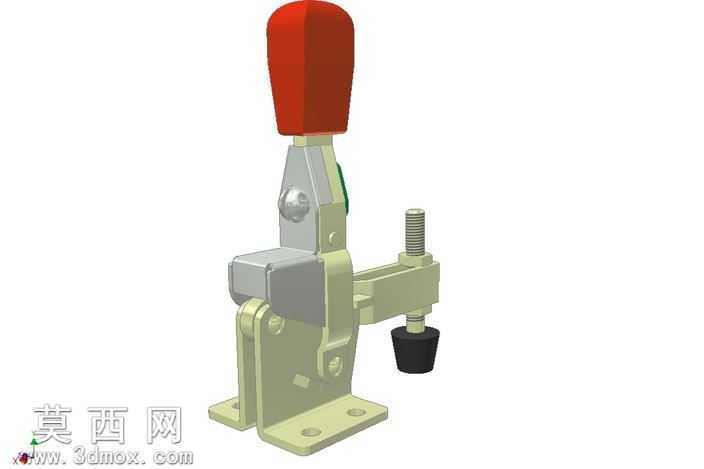

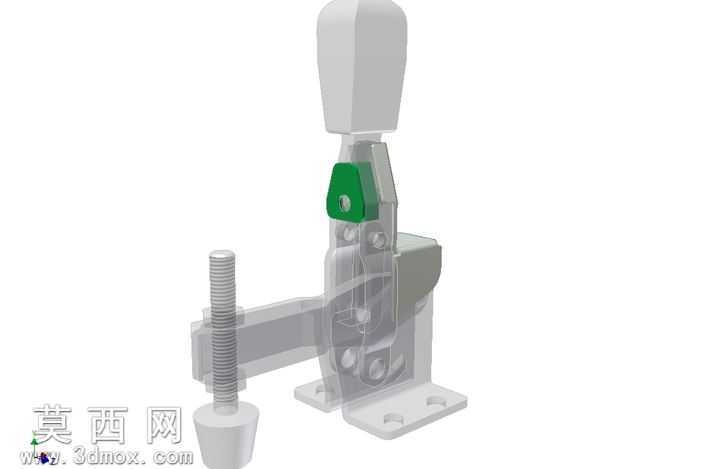

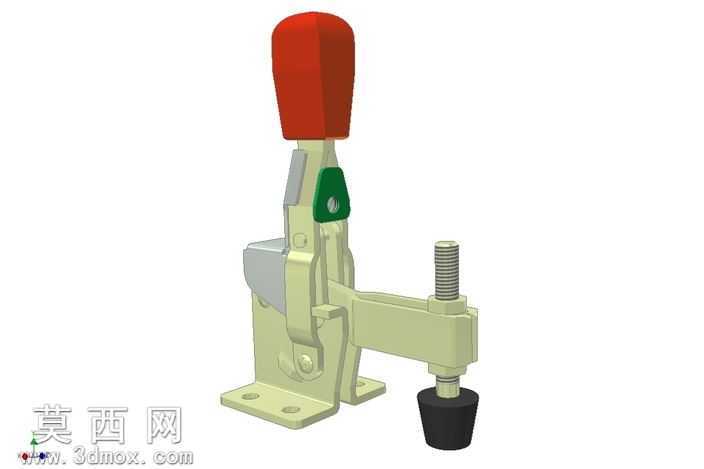

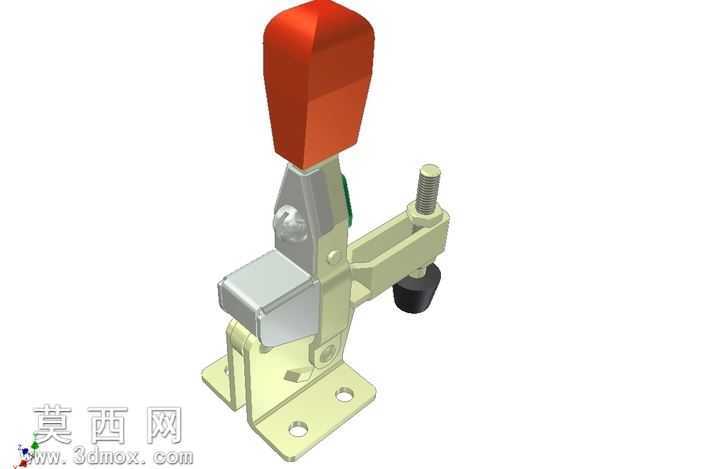

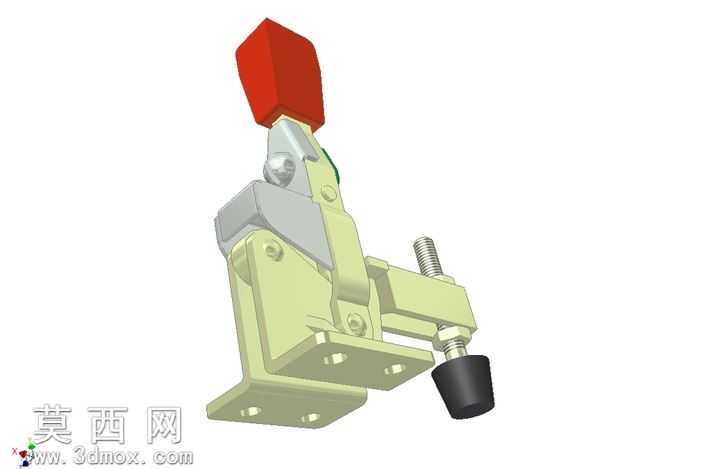

本作品为垂直式手动快速夹具的三维参数化模型，建模过程中严格遵循机械加工工装夹具的通用设计规范，对各部件的装配关系、运动行程进行了精准还原。建模阶段首先从底座结构开始绘制，采用带安装孔的法兰式底座设计，预留的四个沉头安装孔可直接通过螺栓固定在工装台面或加工工位上，底座与夹具体的连接部位做了加厚加强处理，避免夹紧受力时出现结构变形。接下来构建连杆传动机构，该部分是垂直夹具的核心传力结构，采用多组铰接销轴连接各传动连杆，建模时严格还原了连杆的铰接间隙与转动角度范围，确保手柄下压时可通过连杆的死点结构实现自锁，避免加工过程中夹具意外松脱。手柄部分采用符合人体工学的椭球形握把设计，握把表面做了防滑纹理处理，材质选用耐磨防滑的红色橡塑材质，渲染时调整了材质的漫反射与粗糙度参数，还原橡塑材质的哑光磨砂质感，握把与金属连杆的连接部位做了嵌装结构设计，保证握把安装牢固不会在反复扳动时脱落。压头部分采用可调式螺杆结构，螺杆表面绘制了标准三角螺纹，可通过旋转螺杆调整压头的伸出长度，适配不同高度的工件夹紧需求，压头末端采用黑色橡胶防滑压头，既可以增大与工件的接触摩擦力，又能避免刚性压头夹伤工件表面，渲染时为橡胶压头设置了高粗糙度、低反光的材质参数，还原橡胶材质的视觉特性。夹具体的金属主体部分采用镀锌钢材质，建模时还原了钣金折弯与冲压成型的结构特征，边缘做了圆角去毛刺处理，渲染时调整金属材质的金属度与反射参数，还原镀锌钢材的淡金属光泽与细微的表面纹理。整体装配过程中严格校验了各部件的运动干涉情况，确保手柄从开启到锁紧的全行程中，各连杆、压头、底座之间无碰撞干涉，同时还原了夹具的安全执行结构，在锁紧位置设置了定位限位，保证夹紧力稳定输出。该模型可直接用于工装设计方案展示、夹具选型参考以及非标工装的二次开发设计，各部件均为可编辑参数化结构，可根据实际夹紧力需求调整连杆长度、压头尺寸、底座安装孔位等参数。
