三一重工SCC3200履带起重机结构设计模型

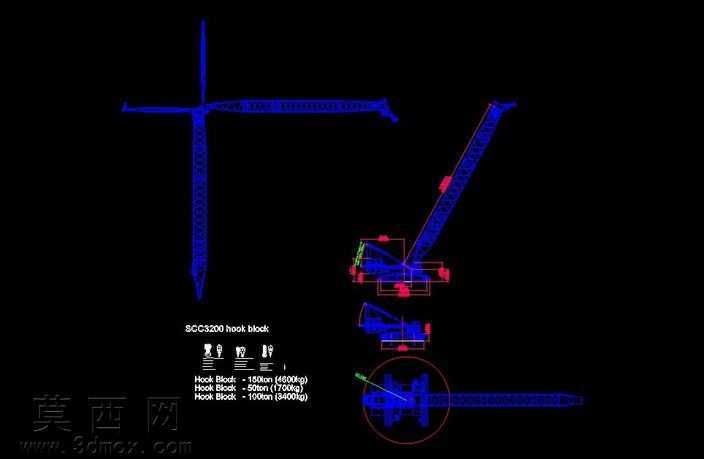

本模型为三一重工SCC3200履带式起重机的全套结构设计三维模型，建模过程严格遵循履带起重机的实际工程设计规范，完整还原了该型号起重设备的核心机械结构。建模阶段首先梳理履带起重机的整体布局逻辑，以主臂架、变幅机构、吊钩滑轮组、履带行走底盘为核心建模模块，采用自底向上的建模思路，先完成各子部件的参数化建模，再通过装配约束完成整体结构的拼接，确保各部件的运动副匹配实际机械运动逻辑。模型中对主臂架的桁架结构做了精细化还原，每一段弦杆、腹杆的排布都参考真实设备的受力设计，臂架的铰接点位、变幅油缸的安装位置都做了精准定位，可直观展示臂架变幅作业的运动轨迹。吊钩组部分按照不同额定起重量的配置做了区分呈现，标注了150吨、50吨、100吨等不同载荷等级吊钩块的结构差异，滑轮组的绕绳路径、吊钩防脱结构都做了细节还原，能够清晰展示起重作业的载荷传递路径。履带底盘部分还原了履带架、驱动轮、导向轮、支重轮的排布结构，以及作业时的履带支撑受力逻辑，同时呈现了转台回转机构的连接结构，明确上部作业装置与下部行走底盘的装配关系。渲染阶段采用深色背景突出蓝色线框结构的展示效果，对关键铰接点位、受力部件用红色标识做区分，方便快速识别核心结构节点。材质设置上针对不同部件的工程属性做区分，臂架钢结构件采用金属质感材质，液压管路、密封件采用对应工程材质，履带板采用耐磨钢材质感，整体视觉呈现贴合真实工程设备的材质特征。设计思路上围绕大吨位履带起重机的作业场景展开，既保证了整体结构的完整性，也对核心受力部件做了细节强化，模型可用于起重机械的结构教学、作业工况模拟、方案展示等场景，能够直观呈现SCC3200履带起重机的结构组成与作业原理，为相关工程机械的设计优化、结构分析提供直观的三维参考依据。
