广播电视系统音频播放钣金安装支架结构

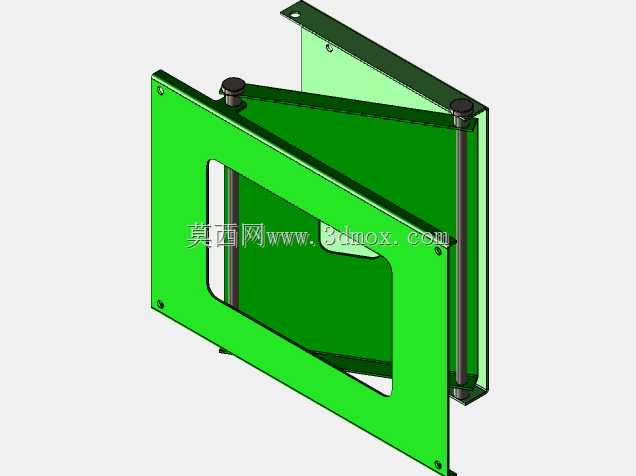

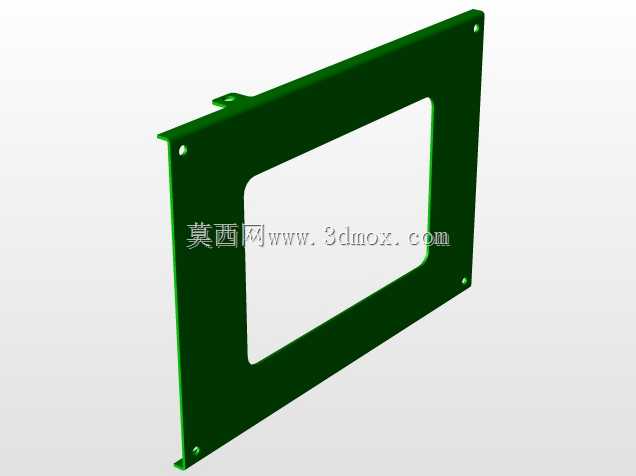

在广播电视播出系统的前端设备机柜部署场景中，这类钣金结构件承担着音频播放模块的承载与防护功能，主要用于固定简易音频播放单元，保障广播系统中背景音乐、提示音等音频内容的稳定输出。从结构设计来看，整体采用分体式钣金折弯成型方案，主体承托板做了大面积开窗处理，既可以为音频模块的操作界面、接口区域预留操作与接线空间，也能在保证结构强度的前提下降低整体自重，减少机柜安装位的承重负载。两侧的立板通过螺栓拉杆与主体板连接，形成可微调的夹持空间，能够适配不同厚度的音频播放模块，安装时无需额外定制转接件，可直接通过侧边的安装孔固定在标准机柜的立柱上，适配常规19英寸机柜的安装孔位间距。设计过程中优先考虑了设备运维的便捷性，可拆卸的拉杆结构让模块更换无需完全拆解整个支架，仅需松开侧边的锁紧旋钮即可抽出内部音频单元，大幅缩短播出链路的故障排查与设备更换时长。钣金边缘全部做了折边钝化处理，避免安装运维过程中划伤线缆或者操作人员，板材厚度选用常规冷轧钢板规格，在满足承重要求的同时控制加工成本，表面喷涂绿色塑层，既可以起到防锈防腐的作用，也能和机房内其他广电专用设备的视觉标识保持统一。安装边界方面，整体深度控制在标准机柜的设备进深范围内，不会突出机柜平面影响柜门关闭，侧边预留的穿线空间可以让音频线、电源线顺着支架内侧排布，避免线缆外露干扰其他设备的散热风道。结构上的加强折边设计，让支架在长期承重状态下不会出现钣金变形，保障音频模块的安装位置精度，避免因结构偏移导致接口接触不良，影响广播信号的正常传输。这类结构在设计时没有多余的冗余特征，所有折弯、开孔都服务于设备安装、运维、散热的实际需求，没有为了外观增加不必要的工艺步骤，完全贴合广电前端设备部署的实用导向，适合批量加工应用在各级广播电视播出站点的设备机柜改造与新建项目中。
