手压式塑料薄膜热封口设备结构设计

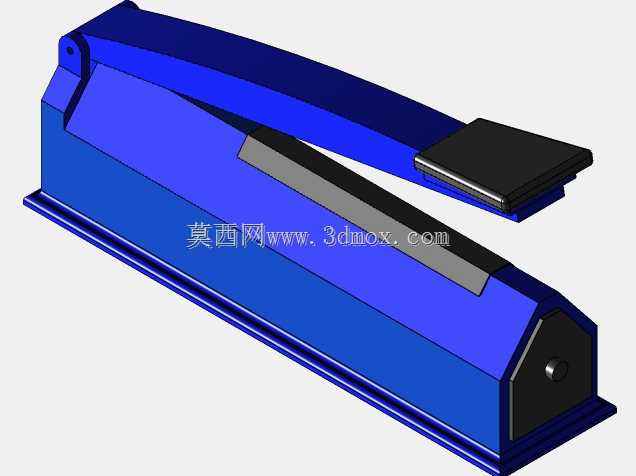

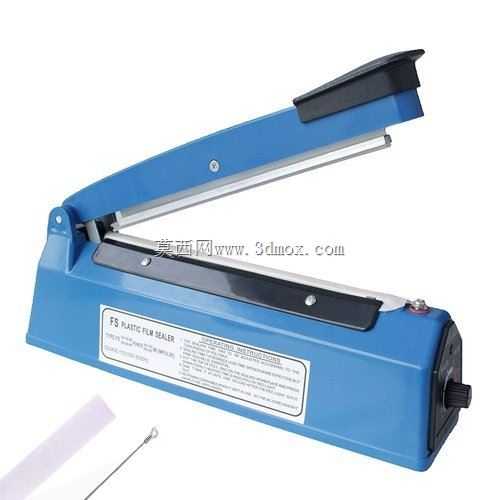

这款手压式热封口设备的三维结构，完全围绕小批量包装场景的实际使用需求搭建，日常在街边副食店、小型食品加工坊、文印店、五金配件分装工位都能见到它的身影，主要用来完成聚乙烯、聚丙烯等单层热塑性薄膜，或是带热塑涂层的复合包装袋的压合密封作业，相比连续式封口设备，它不需要复杂的输送与温控传动结构，占地空间极小，哪怕是狭窄的操作台面也能放置使用。从结构设计逻辑来看，整机采用杠杆式压合架构，上压臂与底座通过尾部的铰接转轴连接，操作人员只需按压上压臂端部的黑色防滑手柄，就能带动上压条向下贴合底座上的耐热硅胶压条，让布置在上压条内的扁形加热条紧贴袋口位置，通过短时通电发热让薄膜接触面熔融粘合，松开手柄后压臂在内置扭簧的作用下自动复位，单次封口作业耗时仅1到3秒，操作门槛极低，不需要经过专门的设备操作培训就能上手。设备的外形尺寸按照常规封口长度需求设定，有效封口长度覆盖市面主流的小型包装袋规格，底座采用加厚的冷轧钢板冲压成型，整体重心偏低，压合作业时不会出现侧翻或滑移，底座侧面预留的调节旋钮用来调整加热通电的时长，对应不同厚度的薄膜材料，避免温度过高烫穿袋身或是温度过低封合不牢出现漏缝。在建模过程中，所有配合边界都做了实际装配的公差预留，比如加热条与压条的安装槽预留了耐热绝缘布的铺设空间，铰接位置的轴孔配合间隙控制在合理范围，既保证压臂开合顺畅不会出现卡滞，也不会因为间隙过大导致上下压条错位，出现封口压痕歪斜、封合宽度不均匀的问题。上压臂的外壳采用冲压弯折的薄钢板结构，表面做喷塑处理，既减轻了整机重量方便挪动，也能在加热作业时隔绝部分热量，避免操作人员误触烫伤；底座正面预留了标识铭牌的粘贴区域，用来标注设备的操作注意事项与参数提示，前端延伸的平台可以在封口时托住袋身，不需要操作人员全程悬空托举包装袋，降低长时间作业的疲劳感。设备底部预留了四个防滑胶垫的安装位，放置在光滑台面时能增大摩擦力，压合作业时不会随按压力度出现移位；尾部的走线位置做了圆弧过渡处理，避免电源线反复弯折出现外皮破损，加热条的接线端子做了绝缘防护设计，避免日常使用时出现触电风险。整个结构没有冗余的复杂零件，所有易损件比如加热条、耐热硅胶条都采用快拆式安装结构，日常维护更换不需要复杂工具，就能快速完成零件替换，完全匹配小型作业场景下低维护成本的使用需求。
