内燃机传动用金属连杆结构三维设计

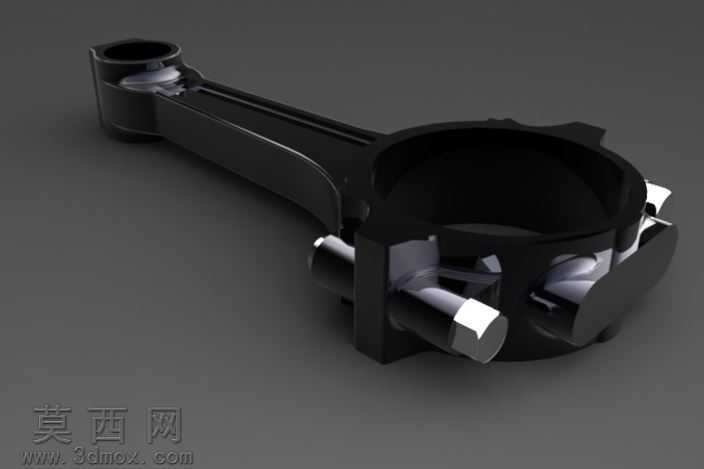

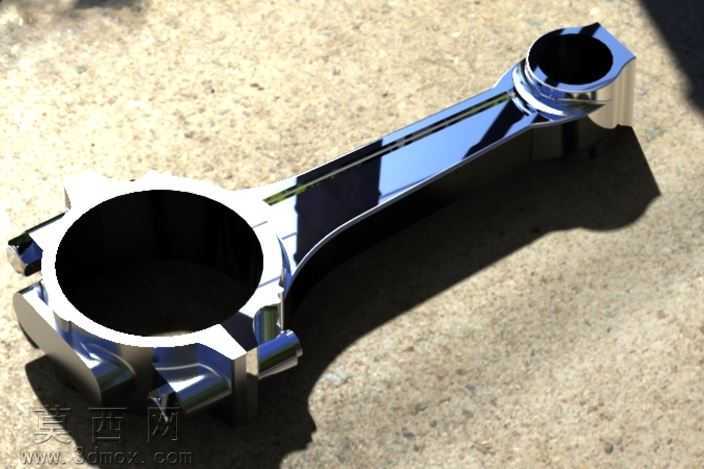

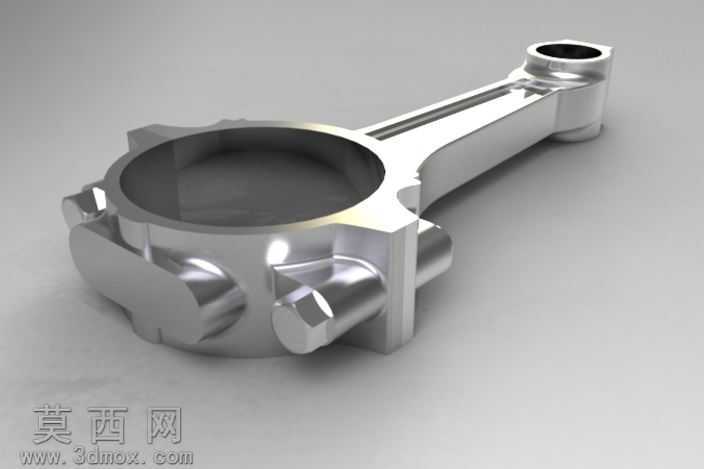

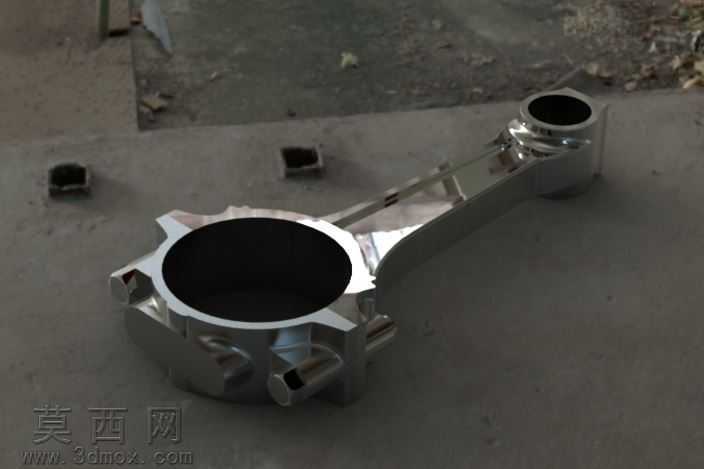

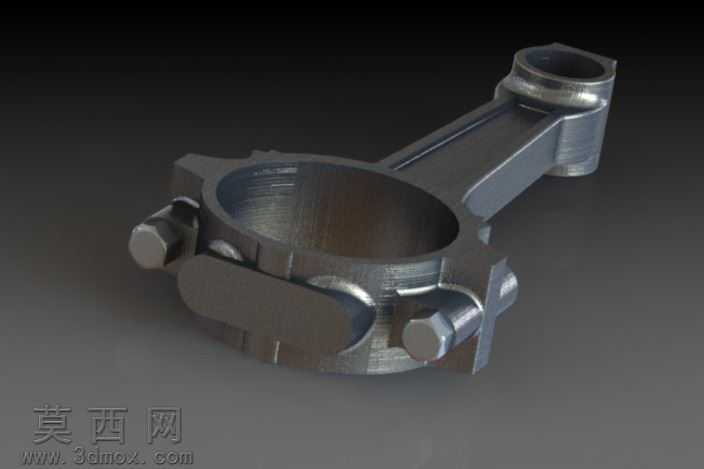

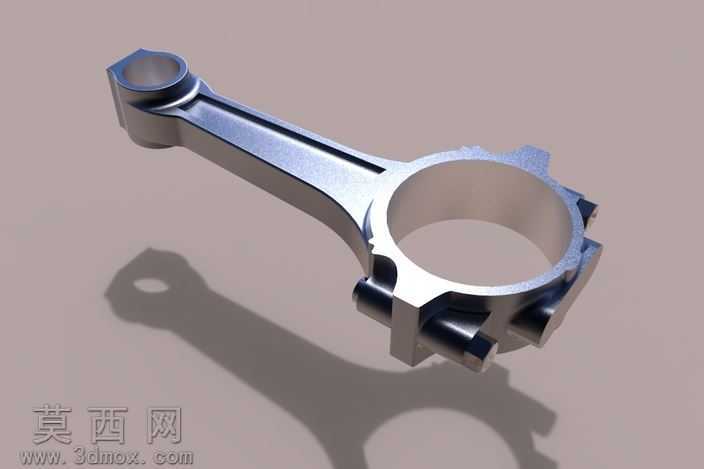

本作品为内燃机核心传动部件连杆的三维参数化设计成果，建模阶段采用自顶向下的设计思路，先梳理连杆整体传动逻辑与装配约束关系，确定大端与曲轴配合、小端与活塞销连接的核心尺寸基准，再通过三维建模软件逐步构建各部分特征：首先绘制杆身工字型截面的基准草图，通过拉伸、拔模特征完成杆身主体结构，兼顾轻量化设计与结构强度需求；大端部分采用分体式结构设计，通过拉伸切除、阵列特征完成螺栓连接位的精准布局，保证大端盖与杆身的装配同轴度；小端部分通过旋转、倒角特征完成衬套安装位的结构设计，预留合理的过盈配合余量。建模过程中对所有圆角、过渡特征做了精细化处理，避免应力集中问题，各装配面的尺寸公差严格遵循机械设计规范，保证虚拟装配时无干涉问题。材质与渲染阶段，为模型赋予抛光合金钢材质，调整金属材质的反射率、粗糙度参数，模拟真实金属构件的高光与漫反射效果，通过工作室级布光方案，打亮杆身的棱线结构与大端的曲面过渡，清晰呈现连杆的金属质感与结构细节。结构设计上，杆身采用从小端到大端逐渐过渡的工字型截面，在保证抗弯、抗扭强度的同时最大限度降低构件重量，大端的螺栓连接位做了加厚凸台处理，提升连接结构的抗疲劳性能，小端的油槽结构通过扫描切除特征完成，还原真实连杆的润滑通路设计。整体模型特征树逻辑清晰，所有参数可编辑调整，可直接用于后续的有限元受力分析、运动仿真验证，也可作为机械原理教学、传动结构设计参考的数字化模型，完整还原了金属连杆从设计构思到三维实体呈现的全流程，精准匹配内燃机动力传递场景下的结构性能需求。
