单量程工业燃烧器框架结构设计

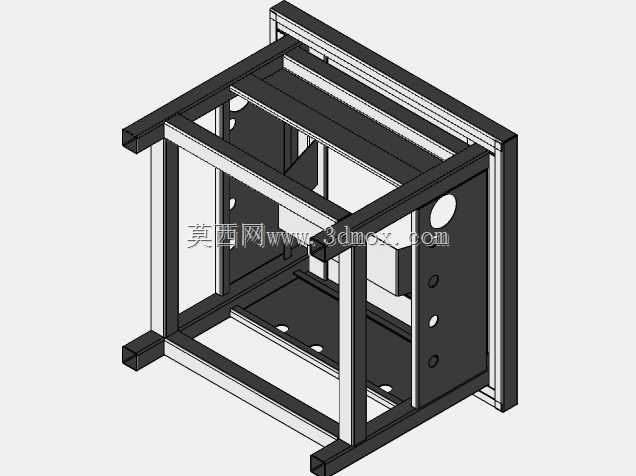

该燃烧器机架采用方管型材拼接成型的框架式承载结构，主要应用于中小型工业加热炉、涂装线烘干室、小型燃气锅炉等需要稳定输出热能的工况场景，作为燃烧核心组件的安装承载基体，为燃烧头、燃气控制阀组、点火电极、火焰检测元件提供可靠的安装定位与防护支撑。从结构设计逻辑来看，整体采用对称式矩形框架布局，底部设置四根向外延伸的安装支脚，支脚端面预留螺栓过孔，可直接通过膨胀螺栓或连接法兰固定在设备基础或炉体侧壁，安装时需保证框架端面与炉体燃烧口的同轴度偏差不超过2mm，避免火焰偏斜冲刷炉衬。框架的竖向承重梁与横向连接梁采用等截面方管，型材壁厚根据承载的阀组总重选型，常规配置下可承载15kg以内的燃烧管路组件，梁体拼接处采用满焊工艺，焊后做去应力处理，避免长期受热后出现焊接变形导致组件移位。侧面立板开设多组不同直径的安装孔位，分别对应燃气进气管路、点火线缆、火焰检测传感器的穿装需求，孔位边缘做翻边钝化处理，防止穿线时割破线缆绝缘层，其中大直径圆孔为观火孔预留位置，可直接配套标准尺寸的观火玻璃组件，方便运维人员实时观察火焰燃烧状态。框架内部预留的分层安装空间，上层用于固定燃气分配管路与空气导流组件，下层可根据实际需求选配安装风压检测开关或者燃气过滤装置，各层安装板均采用可拆式螺栓连接，无需切割框架即可完成内部组件的更换维护。设计时充分考虑热胀冷缩的位移余量，所有管路穿装孔与管路之间预留3mm的环形间隙，避免设备启停过程中热胀量无法释放导致管路开裂，框架整体做高温喷塑处理，可长期耐受200℃以内的环境温度，适配多数非极端高温的工业加热场景。在安装边界上，框架整体外轮廓尺寸适配常规10-20万大卡功率段的单量程燃烧器安装需求，无需额外改造即可替换同功率段的老旧燃烧器机架，支脚的安装孔位采用通用化孔距设计，可匹配多数现有炉体的安装基座尺寸，降低现场改造的工作量。
