简约结构滚动轴承三维设计作品

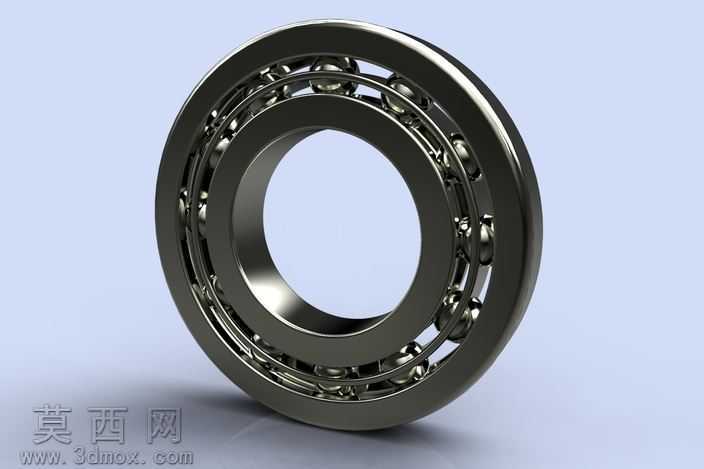

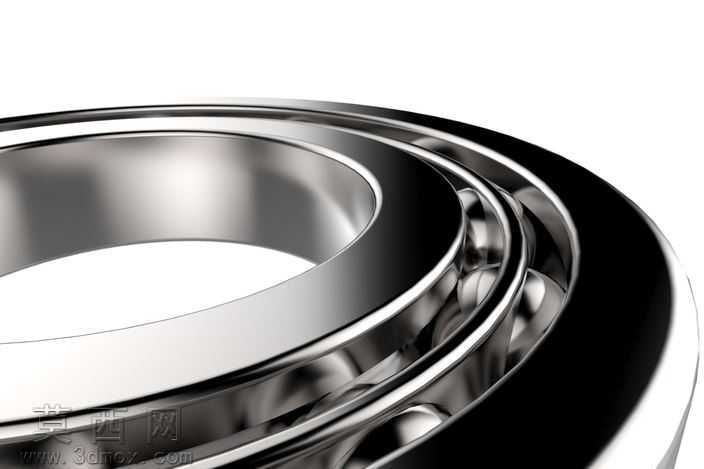

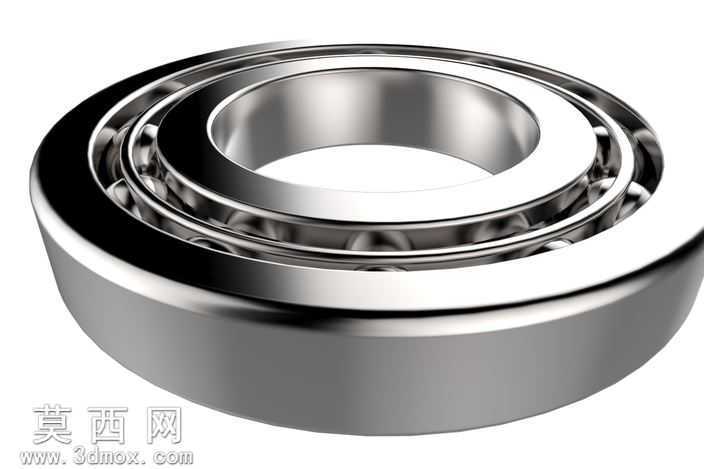

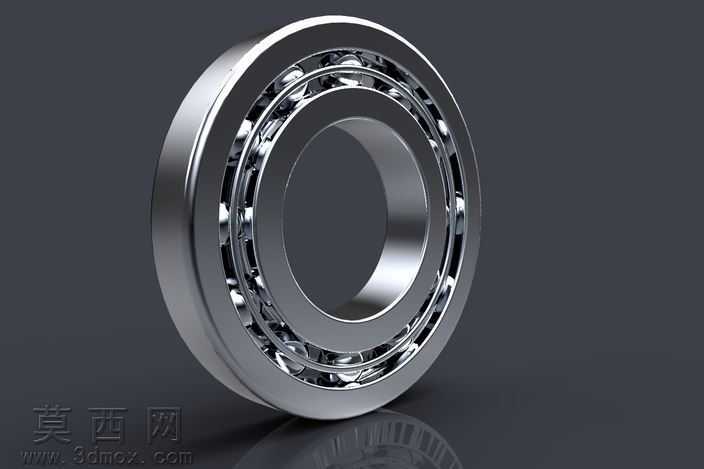

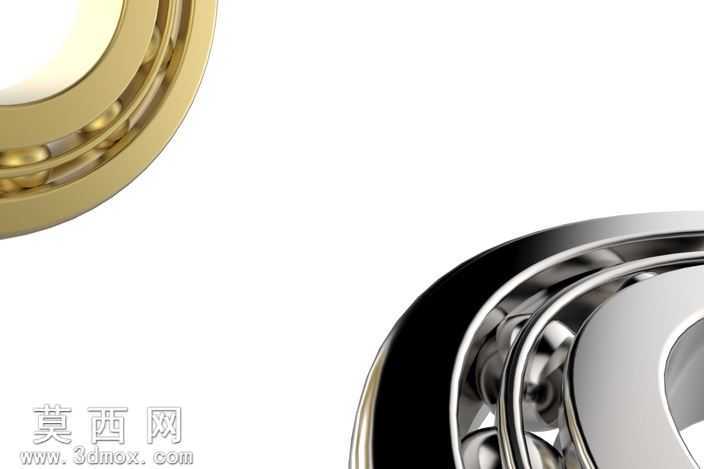

本作品为简约结构的滚动轴承三维设计，建模阶段依托主流三维机械设计软件完成全参数化构建，首先以轴承的公称尺寸为基准，绘制内外圈的回转截面草图，通过回转特征生成轴承内外圈的基础实体，严格把控内外圈滚道的曲率半径与同轴度参数，保证滚道曲面的顺滑度，为后续滚动体的装配预留精准的配合间隙。滚动体采用球形结构，通过圆周阵列特征完成等距排布，阵列过程中严格控制滚动体的中心分布圆直径，确保每颗滚动体与内外圈滚道的接触位置均匀一致，避免出现受力不均的结构缺陷。保持架部分采用轻量化的镂空结构设计，在保证对滚动体限位固定作用的前提下，尽可能减少不必要的实体结构，降低轴承整体的转动惯量，建模时通过拉伸切除、圆周阵列等组合特征完成保持架的结构构建，保证每个兜孔与滚动体的间隙符合装配公差要求。材质渲染阶段，针对轴承的金属材质特性，为内外圈与滚动体赋予高抛光铬钢材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属轴承表面的高光质感与细微的磨砂纹理，真实呈现金属零件加工后的表面效果；保持架部分赋予冷轧钢材质，适当调高粗糙度参数，与滚动体、内外圈的高光质感形成区分，让整体装配结构的层次更加清晰。结构设计上遵循极简的设计思路，省略了非必要的密封、防尘等附加结构，保留轴承最核心的回转支撑功能结构，整体模型结构简洁明了，各零件之间的装配关系清晰，无冗余的特征结构，既能够直观展示滚动轴承的核心工作原理，也可作为机械设计教学、装配演示的基础素材使用。建模过程中对所有特征进行全参数化约束，可通过修改核心尺寸参数快速适配不同规格的轴承设计需求，模型的曲面质量经过反复检查，无破面、重叠面、非流形几何等建模缺陷，可直接导入各类仿真软件进行受力分析、运动仿真，也可用于后续的工程图导出、3D打印验证等工作场景。
