三腿十字榫卯角接木结构节点

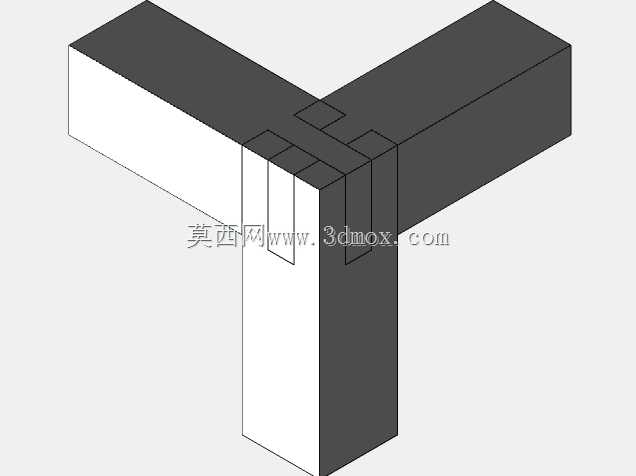

这类三腿十字角接节点，多用于户外景观廊架、重型实木展架、传统木构游廊的立柱与横向支撑交接位置，区别于常规金属角码连接，全榫卯咬合的结构无需额外固件，在户外潮湿环境下不会出现金属件锈蚀松动的问题，长期使用的结构稳定性更优。从结构受力逻辑来看，三个方向的构件在节点处做了互锁咬合设计，每个方向的构件都开出对应尺寸的榫头与卯口，装配时三个构件沿轴向滑入就位，咬合后三个方向的拉力、压力都能通过榫面的贴合传递，不会出现单方向受力脱开的问题，竖向构件承担上部传导的竖向荷载，两个水平方向的构件承担侧向的拉力与弯矩，节点处的咬合面做了阶梯状的切口设计，增大了接触受力面积，避免局部应力集中导致木材劈裂。设计这类节点时，首先要匹配所用实木方料的截面尺寸，常规应用场景下多采用截面边长80mm至150mm的实木方料，榫头的厚度取料厚的三分之一，长度控制在料宽的二分之一，避免榫头过长导致装配后根部应力集中，也不会因榫头过短导致咬合强度不足。安装边界上，节点三个方向的构件伸出长度要根据整体框架的跨度计算，单跨跨度超过2米时，要适当增大构件截面，同时调整榫头的咬合深度，节点装配完成后，接缝处可配合木楔涨紧，进一步消除装配间隙，提升整体刚性。不同于直榫或者燕尾榫的单向连接，这种三向互锁的角接节点，在装配时需要注意三个构件的推入顺序，要按照卯口的避让顺序依次就位，强行敲入会导致榫头崩缺，装配完成后三个方向的构件外端面齐平，没有突出的固件，外观整体性更强，在一些追求原木质感的室内空间装饰、新中式实木家具的框架结构中也有广泛应用，节点外露的情况下，工整的咬合切口也能呈现出木结构特有的工艺质感。在做三维建模时，要特别注意每个榫卯切面的配合公差，木材加工时会有一定的锯切误差，建模时预留0.1mm至0.2mm的装配间隙，既方便现场安装就位，也不会因间隙过大导致节点晃动，所有的切口棱边都做了微小的倒角处理，避免安装过程中棱边磕碰掉渣，也能减少木材应力集中导致的开裂风险。
