家用智能网络电视播放终端外观结构

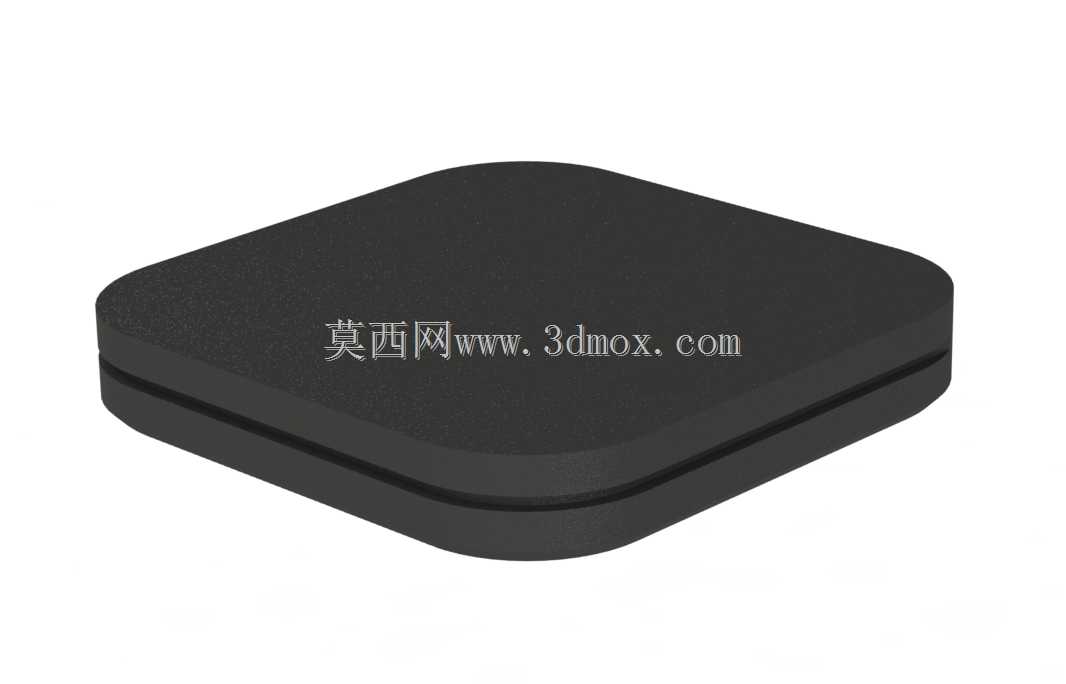

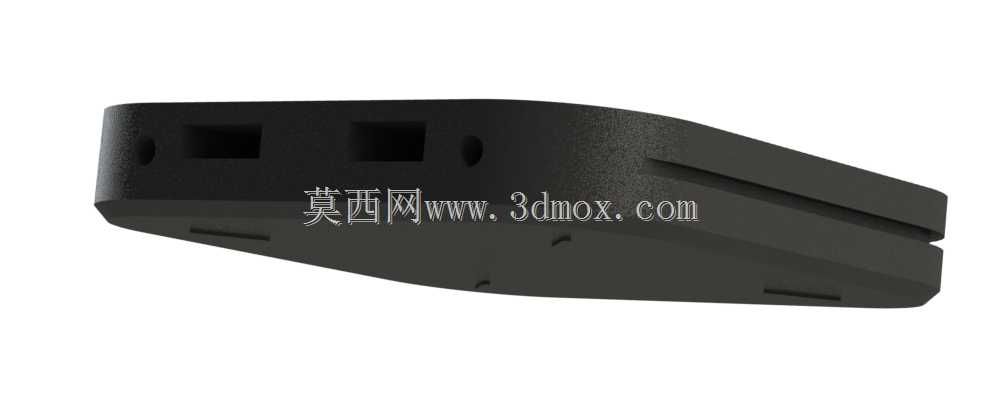

做消费电子结构设计这些年，这类客厅影音播放终端的建模，最考验的是对安装边界和使用场景的拿捏。很多新手建模时只盯着外观曲面做，忽略了实际摆放的适配性，最后做出来的结构要么和电视柜常见置物层间隙不匹配，要么接口位置被线材遮挡影响插拔。这款播放终端采用圆角方形的薄型叠层结构，首先考虑的是客厅电视柜的常规摆放场景，多数家庭的电视柜开放置物格层高在80mm到120mm之间，机身整体厚度控制在20mm左右，平放时上方预留足够的散热空间，也不会遮挡电视下方的红外接收窗。边角做R25左右的大圆角过渡，一方面是避免日常清洁、挪动时的锐角磕碰，尤其家里有孩童的场景下，无锐角的外壳能降低磕碰伤害风险，另一方面大圆角的曲面在注塑成型时能减少应力集中，降低壳体翘曲变形的概率，量产时良率更可控。上下壳体的叠层分模线设置在机身侧方中下部，分模位置做了0.8mm的内凹止口，既可以隐藏合模线提升外观质感，也能在组装时实现快速定位，减少装配工时。机身底部预留了四个均匀分布的硅胶脚垫安装位，脚垫高度1.2mm，既可以垫高机身保证底部空气流通散热，也能避免壳体直接接触电视柜漆面，防止长期放置留下磨痕。接口区域统一布置在机身后侧，从建模阶段就预留了HDMI接口、AV接口、电源接口、USB接口的标准安装位，每个接口之间预留15mm的操作间隙，保证插满线材时不会出现互相干涉的情况，同时后侧出线的设计能让正面视角看不到杂乱线材，保持客厅摆放的整洁度。外壳表面采用细晒纹处理，建模时就把晒纹的脱模斜度考虑进去，壳体四周做1.5度的脱模斜度，避免晒纹面出现脱模拉伤。顶部壳体做了0.5mm的微弧下沉，既可以提升视觉上的轻薄感，也能避免顶部平面积灰后留下明显的擦拭痕迹。从结构强度角度，壳体壁厚统一设置为2.0mm，在PCB板对应的固定柱位置做了局部加厚到2.5mm，保证螺丝锁附时不会出现柱位爆裂的问题，同时在壳体内部四周布置了高度3mm的加强筋，既可以提升壳体的抗形变能力，也能在跌落测试时分散冲击力，保护内部电路板和元器件。这类产品日常使用中很少会被挪动，所以建模时重心尽量压低，底部脚垫的摩擦系数也做了对应匹配，即使不小心扯到线材，机身也不会轻易被带落。另外考虑到壁挂安装的拓展需求，机身底部预留了两个标准VESA孔位的安装凸台，用户可以根据需求把设备固定在电视背部的壁挂架上，进一步节省电视柜的置物空间，孔位深度设置为5mm，采用M3的标准螺丝规格，适配市面上绝大多数通用壁挂配件。
