PARKSIDE电池壁挂式收纳固定支架

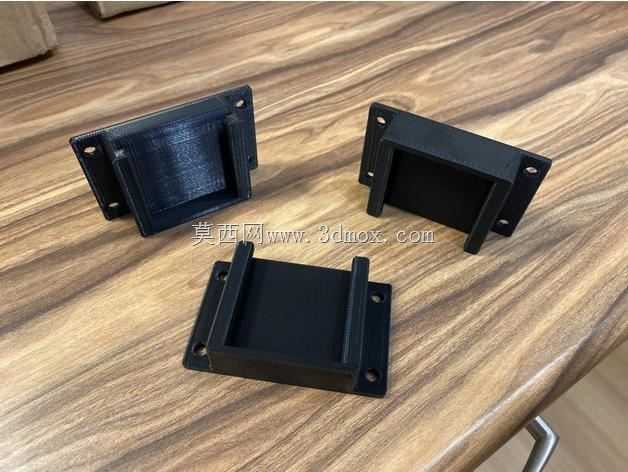

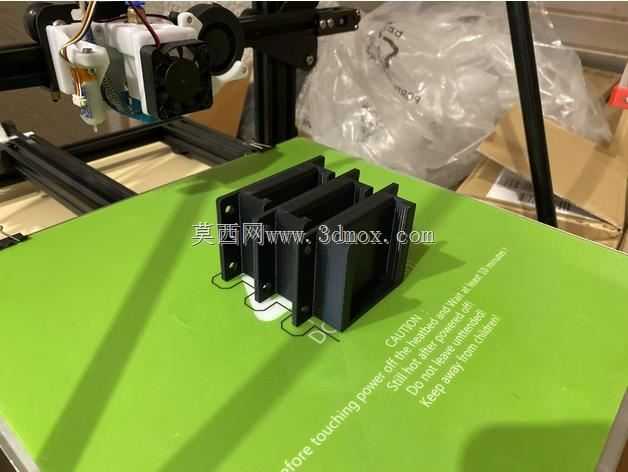

这款壁挂式固定支架主要面向手持电动工具配套电池的收纳场景，常见于汽修门店、家装施工班组、小型加工工坊的墙面工具收纳区，解决零散电池随意堆放导致的磕碰损伤、接线端积灰短路、取用翻找耗时的实际问题。支架采用带法兰边的框型承托结构，主体为内凹的矩形腔体，腔体内部尺寸匹配对应型号电池的外形轮廓，侧壁预留0.2-0.3mm的装配间隙，既可以保证电池推入时无卡滞，也能避免电池放入后出现横向晃动脱落的情况。两侧延伸出的安装法兰边为平直结构，每个法兰边开设两个沉头安装孔，孔位间距适配常见的墙面膨胀螺丝、自攻螺丝规格，安装时可直接通过螺丝将支架固定在木质墙面、金属工具柜侧壁、复合墙板等常见工装立面，沉头孔设计可保证螺丝安装后端面与法兰面齐平，不会凸起刮蹭电池外壳。设计阶段针对3D打印工艺做了适配优化，整体壁厚均匀控制在2.5mm，既保证承托电池时的结构强度，避免长期承重出现侧壁变形，也减少了打印过程中的材料冗余，降低打印耗时与耗材用量。腔体底部做了1mm的内凹让位，不会挤压电池底部的电极接触片，避免电极长期受压变形影响供电接触稳定性。支架的外边缘全部做了R1的圆角过渡，没有尖锐棱角，取放电池时不会划伤操作人员手部，也不会刮花电池的塑料外壳。实际使用时可根据常用电池的数量，在墙面上成排排布多个支架，将充满电、待充电、待报废的电池分类挂载，实现工具耗材的可视化管理，取用电池时无需翻找工具箱，直接从对应支架上抽取即可，大幅提升作业前的工具准备效率。支架的承托腔体深度设计为电池长度的三分之二，既保证挂载时的卡合稳定性，也能露出部分电池外壳，方便操作人员快速识别电池的电量标识、型号标签，避免错拿不匹配的电池。法兰边与主体腔体的衔接处做了三角加强筋结构，提升衔接位置的抗弯折能力，即使频繁插拔电池，也不会出现法兰边与主体断裂的情况，适配车间高频次的使用场景。
