手推式小型路面清扫作业装置结构设计

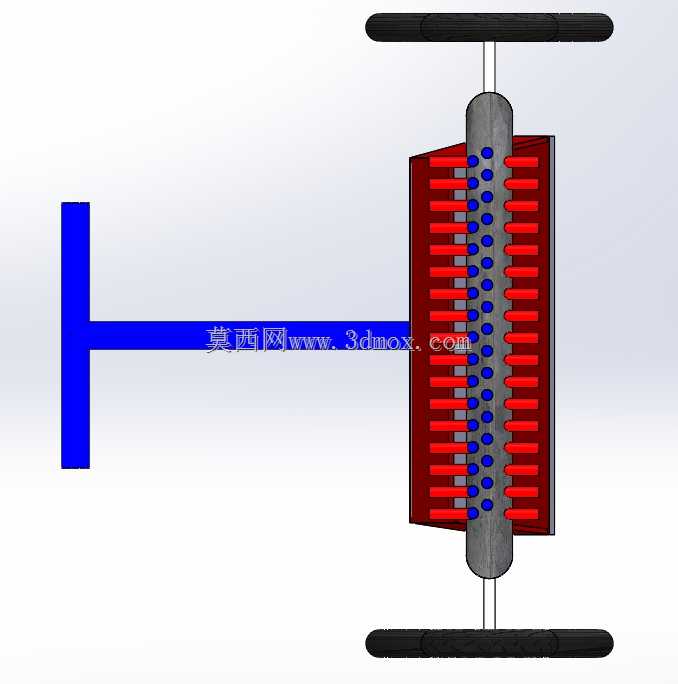

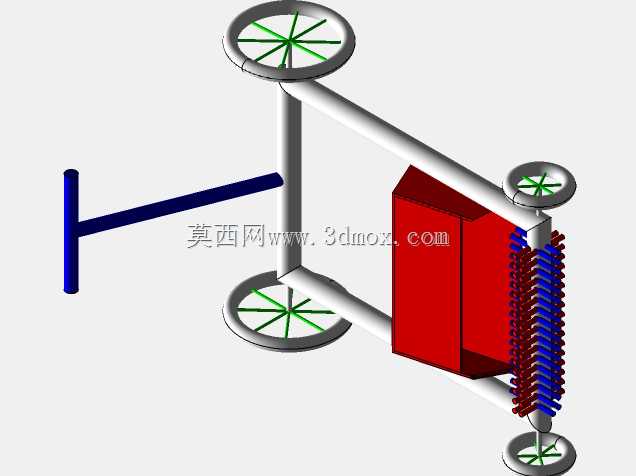

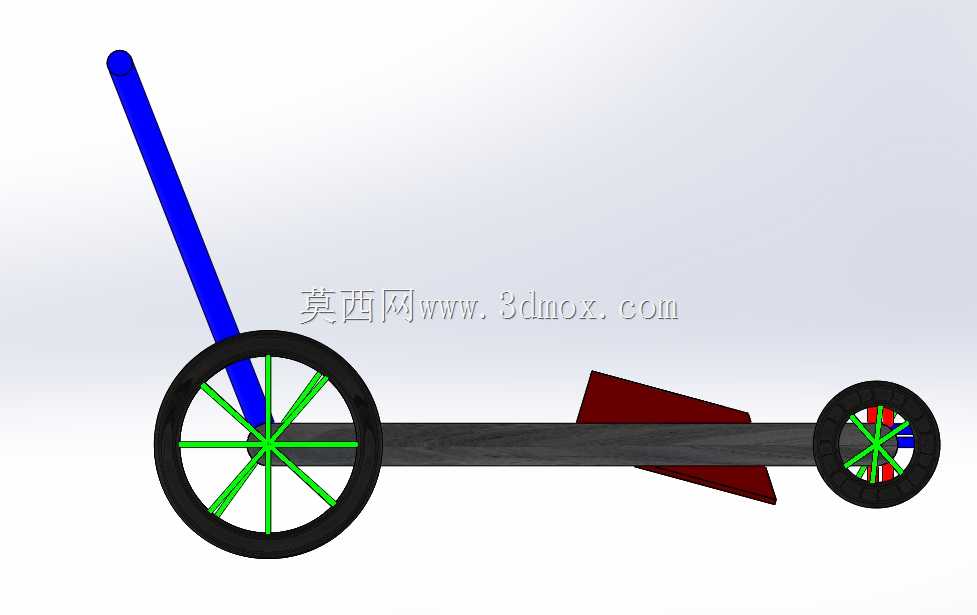

这款手推式清扫装置的设计，最初瞄准的是背街小巷、小区步道、厂区人行通道这类大型清扫车无法驶入的狭窄作业场景，同时也可适配室内场馆边角、商铺门前区域的日常保洁需求，填补大型环卫设备覆盖不到的作业空白。从结构布局来看，整机采用三轮支撑架构，单前置转向轮搭配双后置承重轮，推把设置在整机后侧上方，握持高度适配成年人直立推行的人机工程尺寸，作业时无需弯腰施力，转向轮可实现小半径回转，在狭窄通道内也能灵活调整行进方向，不会出现卡滞、转向死角的问题。核心清扫模块布置在整机前侧下方，采用滚刷式清扫结构，滚刷轴线与行进方向垂直，推行过程中轮组转动通过传动结构带动滚刷旋转，无需额外配置动力源，完全依靠人力推行的动能驱动清扫部件运转，滚刷刷毛采用软硬适中的耐磨材质，既可以扫起浮尘、落叶、细碎纸屑等轻质垃圾，也能带动路面的小颗粒砂石进入集料区域，不会出现刷毛过软扫不动硬质杂物、刷毛过硬刮伤路面铺装层的问题。集料仓设置在滚刷后侧，采用敞口对接结构，滚刷旋转带起的垃圾会直接抛入集料仓内部，仓体采用倾斜溜槽设计，垃圾进入后不会随滚刷转动被带出，仓体容量适配单次200米左右的连续作业需求，无需频繁倾倒垃圾，仓体与机架采用快拆式连接结构，清理积存垃圾时无需借助工具，直接抬起即可完成卸料操作。整机机架采用空心管材焊接成型，在保证结构强度的前提下尽可能降低整机自重，推行时不会有过重的拖拽感，轮组采用橡胶外圈搭配辐条式支撑结构，橡胶外圈可以在铺装路面上起到缓冲作用，推行过程中遇到小的路面凸起也不会出现剧烈颠簸，辐条结构既降低了轮组自重，也能避免轮组转动时缠绕毛发、纤维类杂物，减少日常维护的工作量。从安装边界来看，整机宽度控制在60厘米以内，长度不超过1.2米，推行时占用的通行空间极小，即使在宽度不足一米的步道上也能正常作业，不会对过往行人造成阻碍，整机高度在推把竖起时不超过1米，存放时可以靠立在墙角，不会占用过多仓储空间。设计过程中特意规避了复杂的传动结构，所有转动部件都采用裸露易维护的布局，日常使用时如果出现刷毛磨损、传动件松动的问题，普通作业人员无需专业维修技能即可完成更换调整，没有过高的使用门槛，非常适合物业保洁、环卫零散作业、校园厂区日常保洁这类场景使用，相比传统的扫帚清扫，作业效率可以提升3倍以上，同时不会出现清扫时扬尘四散的问题。
