家用手动 citrus 榨汁器结构设计

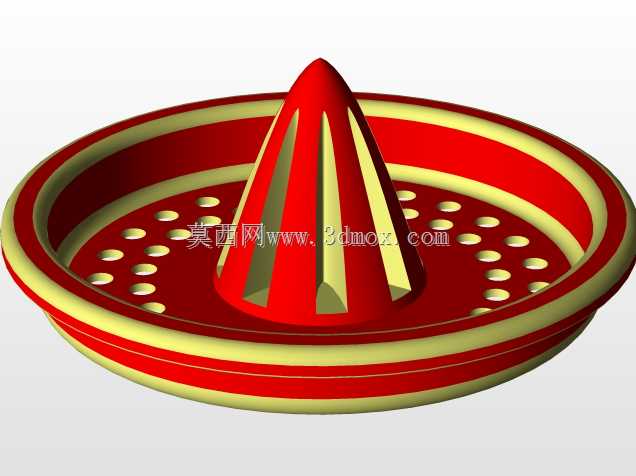

这款手动榨汁部件的设计，核心围绕小型场景下的鲜榨果汁制备需求展开，日常家庭厨房、小型饮品档口的零散鲜榨需求都能覆盖，不需要外接电源，纯手动操作即可完成 citrus 类水果的榨汁作业，适配柠檬、橙子、西柚这类常见的薄皮多汁柑橘属水果。从结构功能来看，中间凸起的锥状结构是核心挤压工作面，锥面开设的多道纵向导流槽，能够在水果按压旋转的过程中，把果肉被挤压出的果汁快速导流向下方的集汁盘，避免果汁在锥面积聚回流到果皮侧造成浪费；锥面的棱边做了圆弧过渡处理，既保证足够的摩擦力带动水果随手部施力旋转，又不会过度刮蹭果皮带出白瓤的苦涩味。下方的环形集汁盘采用双层圈边设计，内侧盘底均匀排布圆形漏孔，能够在果汁汇集的过程中拦截果籽、粗大的果瓤纤维，漏孔的孔径经过反复校核，既能保证果汁顺畅下漏，又不会让直径超过2mm的果籽穿过，省去后续额外过滤的步骤；集汁盘的外圈做了加高的挡边结构，高度控制在25mm左右，能够在榨汁过程中阻挡果汁溅出，同时盘体的边缘做了外翻的圆弧边，倾倒果汁时能够形成稳定的液流，不会出现沿盘壁滴落的问题。设计过程中优先考虑了操作的人机工程性，锥顶的圆弧半径做了适配处理，能够对准水果的中心切面，施力旋转时不需要过大的握力，普通成年人单手握持水果施加30N左右的下压力配合旋转，就能在10秒内完成单颗水果的榨汁作业；整个部件的安装边界没有额外的卡扣或固定结构，可直接放置在台面或者适配口径的杯体上方使用，集汁盘底部的环形接触面做了微幅的内凹处理，放置在光滑台面时能够形成一定的吸附力，避免施力过程中盘体移位。从结构强度来看，整个部件采用等壁厚设计，壁厚均匀控制在2.5mm，既保证了挤压作业时的结构刚性，不会因为手部施力出现锥面变形，也兼顾了成型的工艺性，不管是注塑加工还是3D打印试制，都不会出现壁厚不均导致的缩痕、翘曲问题。日常使用场景下，这款榨汁部件不需要复杂的装配，使用后直接冲洗即可完成清洁，没有卫生死角，导流槽和漏孔的边缘都做了R0.5的圆角处理，清洁时不会残留果肉残渣，也不会划伤手部。
