手持电动搅拌器外观结构设计方案

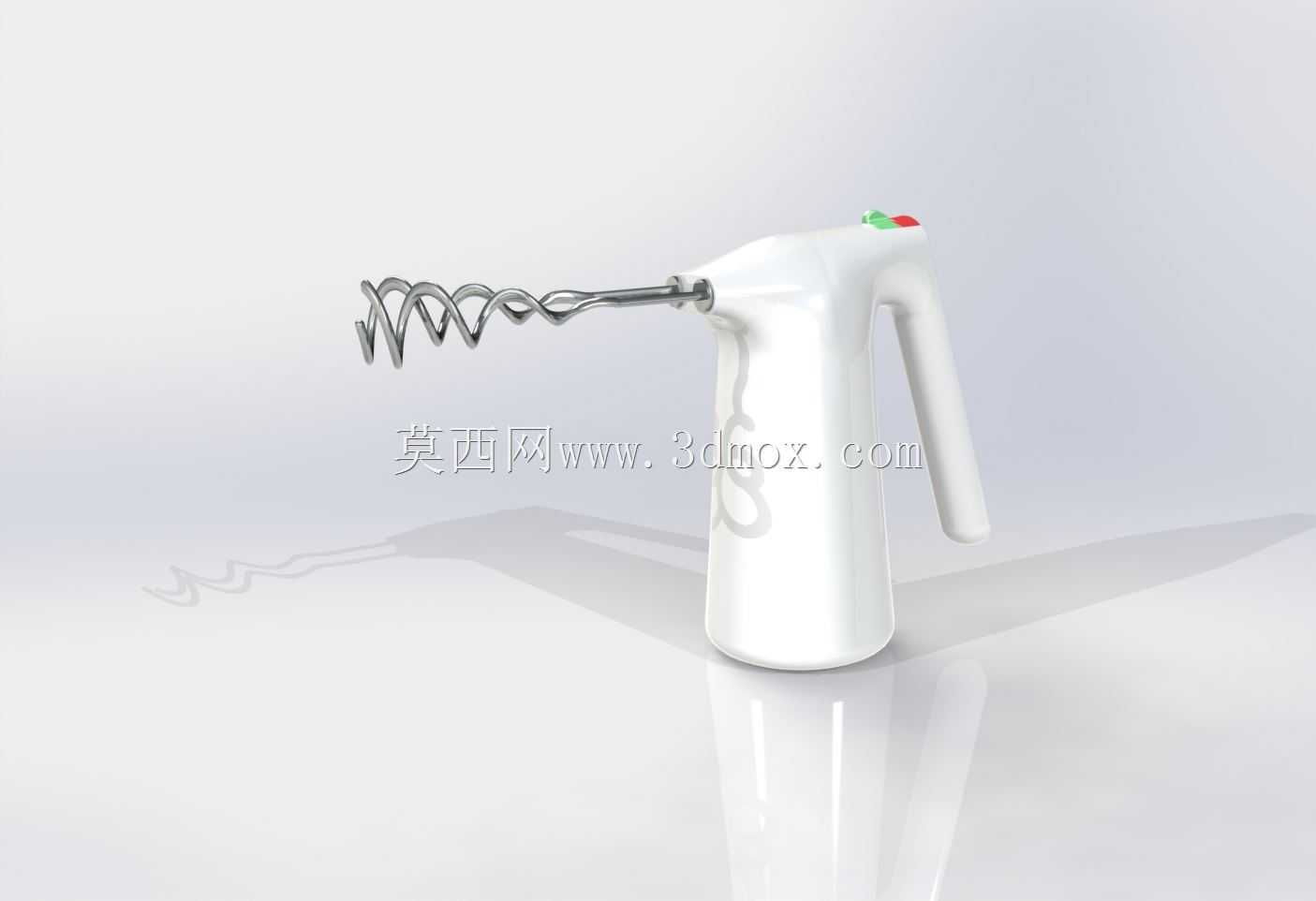

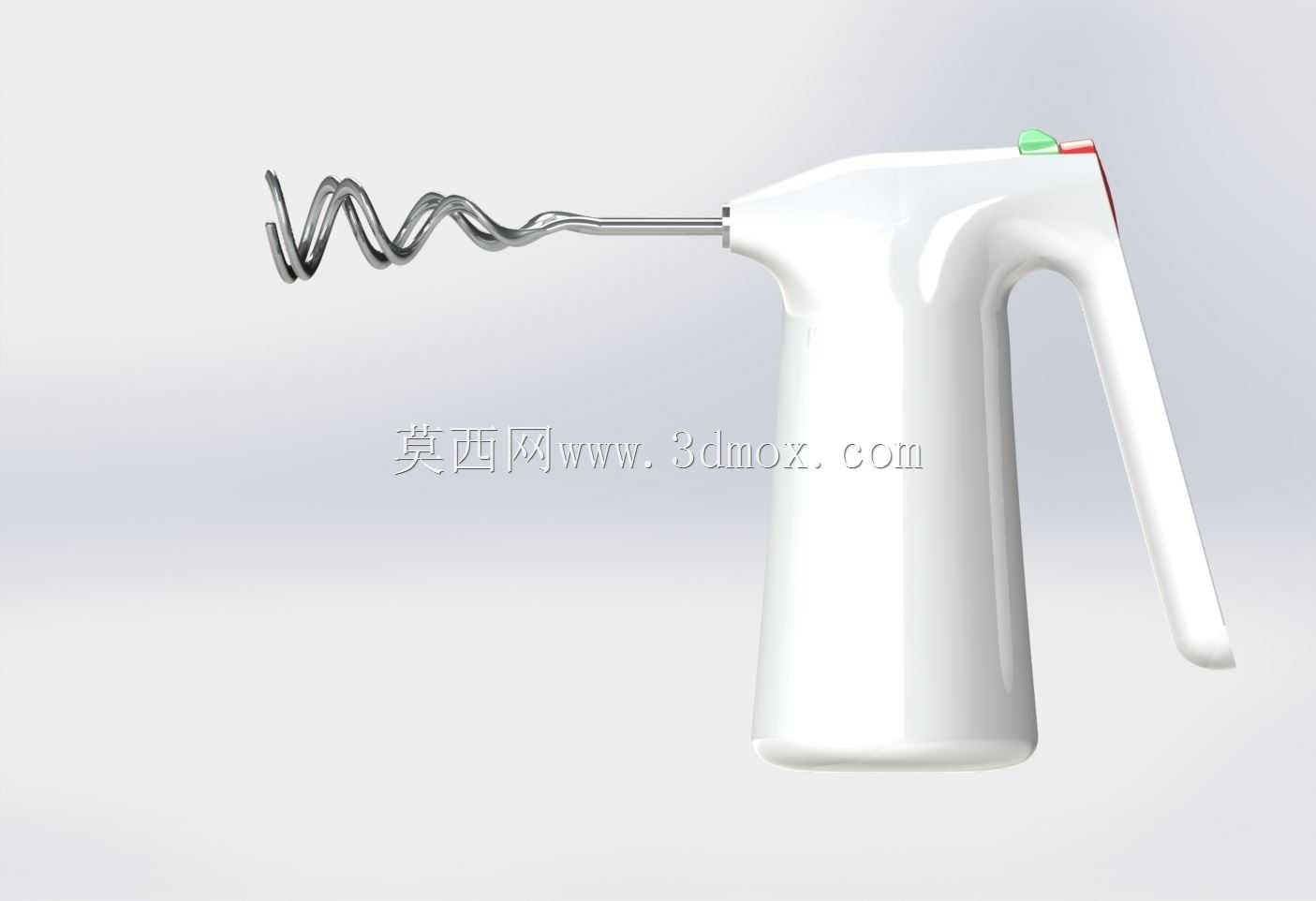

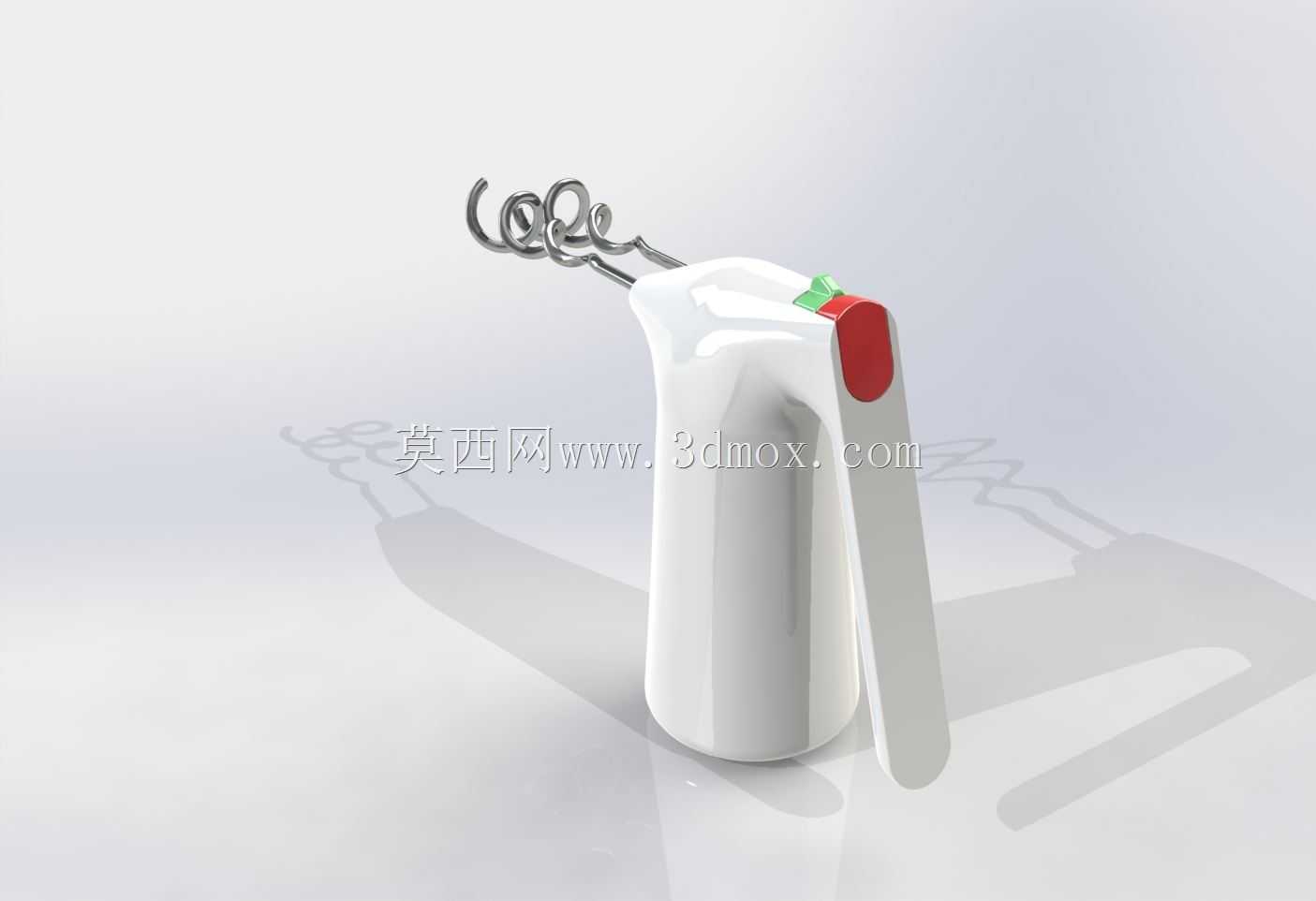

这款手持电动搅拌设备的结构设计，首先围绕家用厨房场景的实际使用需求展开，日常可用于蛋液打发、淡奶油搅拌、面糊混匀等食材处理作业，也可适配小型实验室的低粘度试剂混匀场景，单手握持的结构形态能适配狭小操作空间的使用需求，无需额外固定台架，操作灵活性更强。从功能特性来看，设备采用一体化枪式握持结构，手柄区域做了贴合手掌弧度的曲面处理，握持时受力点均匀分布在掌心与指根位置，长时间操作不易产生肌肉酸胀感；机身前端设置快拆式搅拌头安装接口，可根据不同搅拌需求更换不同构型的搅拌组件，图中展示的螺旋形搅拌头针对高粘度食材的混匀作业做了结构优化，旋转时能形成持续向下的物料导流，避免搅拌过程中食材飞溅。设计过程中优先考虑了操作安全性，机身顶部的控制按键做了凸起式防误触设计，红绿双色按键分别对应启停与档位切换，按键行程设置为2mm，触发反馈清晰，操作时无需目视即可完成档位切换；机身内部的动力舱与握持手柄之间设置了隔热隔振垫层，能阻隔电机运转产生的振动与少量热量传递到握持区域，提升操作舒适度。外形尺寸方面，整机握持段直径设置为58mm，适配多数成年人的手掌握持围度，机身总长度控制在220mm以内，搅拌头伸出长度为120mm，作业时搅拌头可完全浸入常规高度的料理容器内，不会出现机身触碰容器边缘的情况；安装边界上，前端搅拌头接口采用标准六角快拆结构，接口直径为10mm，可兼容市面常规规格的手持搅拌配件，无需额外定制转接结构。机身外壳采用等壁厚设计，壁厚均匀控制在2.5mm，适配注塑成型工艺要求，外壳拼接处做了错位止口结构，可避免液体渗入机身内部，防护等级满足日常厨房使用的防泼溅要求；机身底部做了平面支撑结构，临时放置时可稳定直立在操作台面上，无需额外放置支架。搅拌头与输出轴的连接位置做了防松卡扣结构，高速旋转时不会出现搅拌头脱落的情况，输出轴的径向跳动量控制在0.1mm以内，搅拌作业时运行平稳，抖动量控制在可接受范围内。
