3D打印窗帘导轨替换支架结构设计

日常家居场景中，窗帘导轨的安装支架属于易损结构件，长期承受导轨与帘布的静载荷，加上开关窗帘时的反复侧向拉扯，原有塑料或薄金属支架很容易在卡槽连接处、安装固定孔位出现断裂，直接导致窗帘导轨脱落，影响正常使用。这类小配件往往没有单独的替换件售卖，整套更换导轨成本高、拆装工作量大，采用3D打印制作替换支架是性价比极高的维修方案。

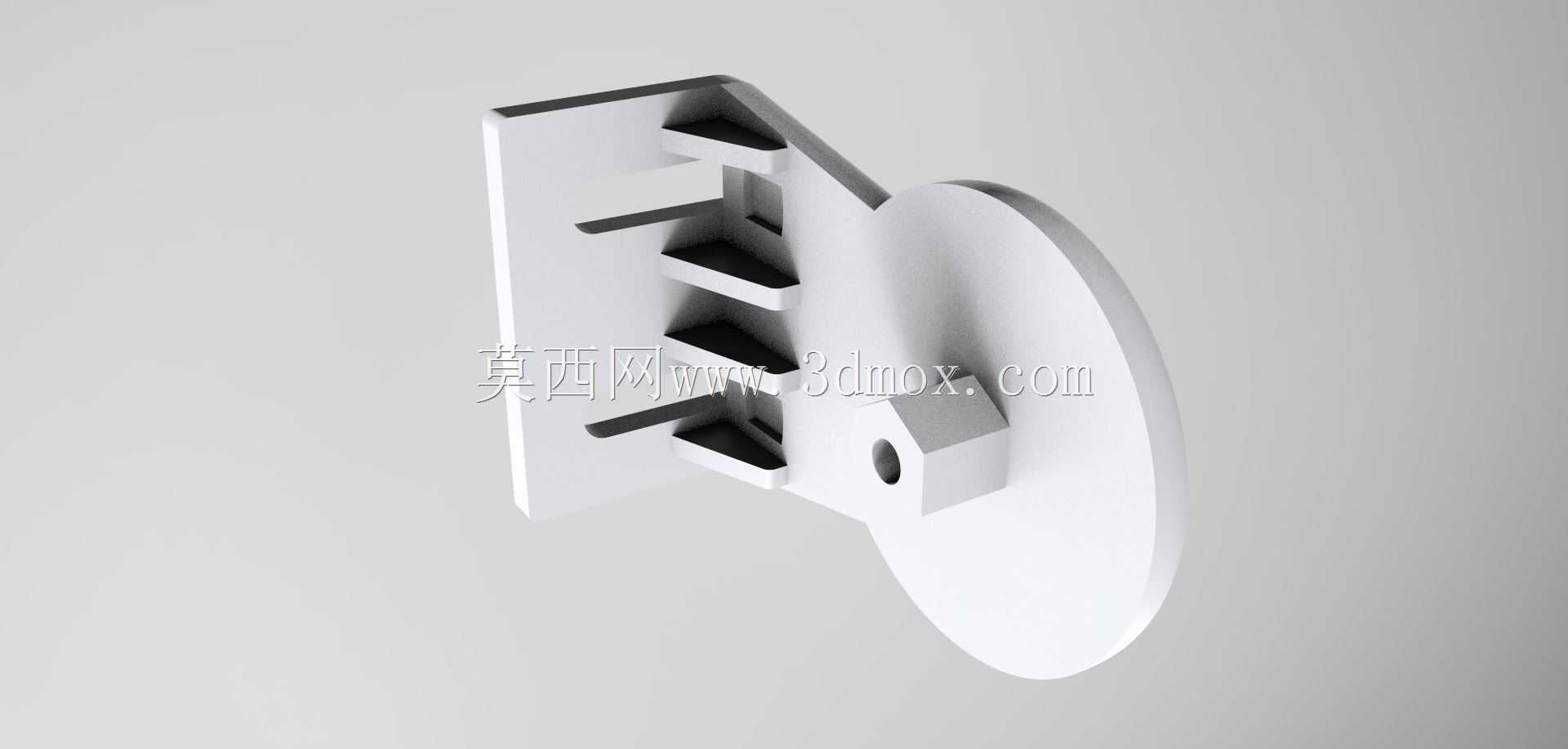

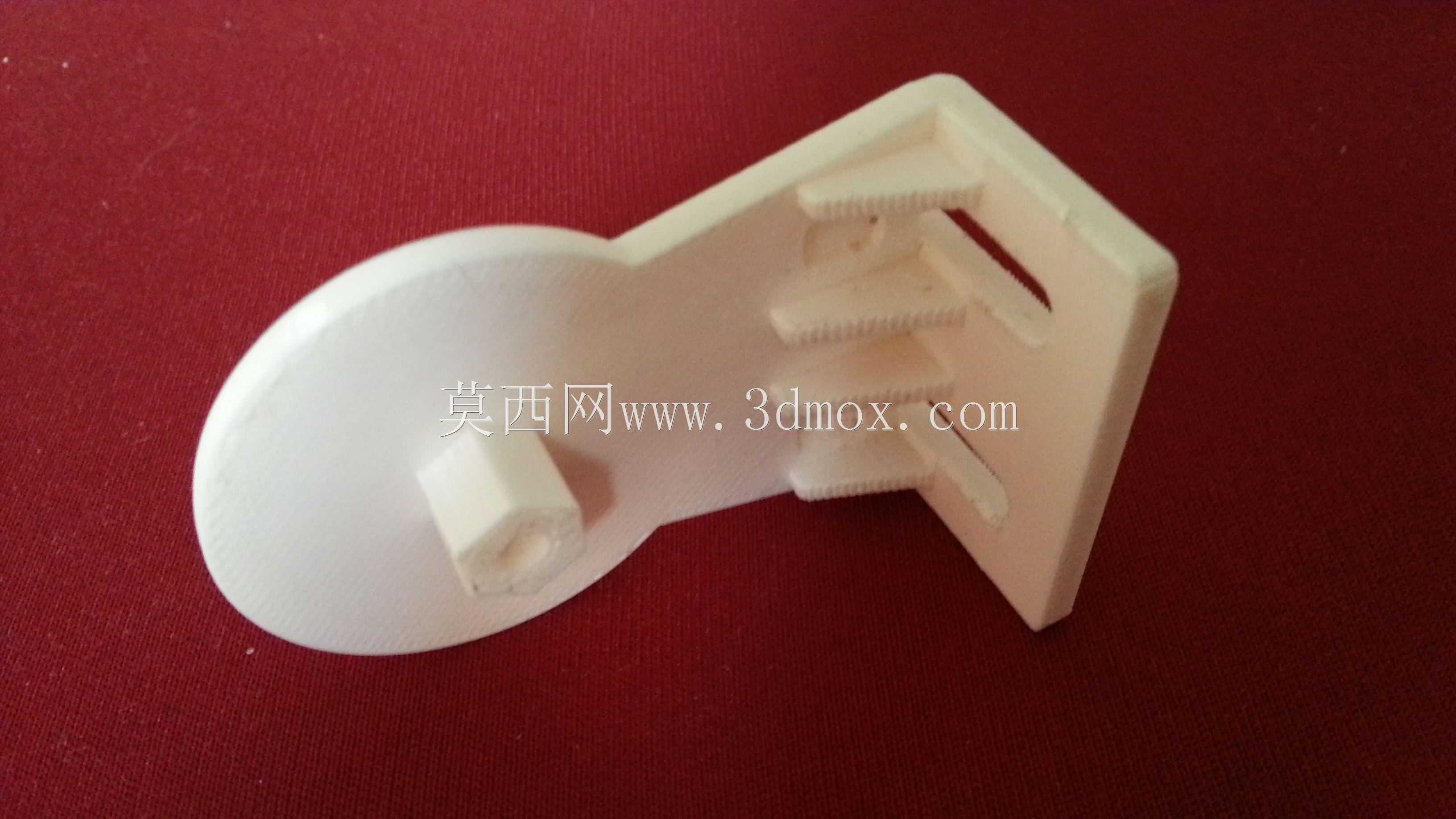

这款支架的设计完全围绕替换适配的核心需求展开，结构分为两大功能区域：一侧是与墙面或窗框安装面贴合的圆形法兰盘底座，盘体中心预留沉头安装孔，可适配常规自攻螺丝的安装尺寸，圆形底座的接触面积更大，能分散安装面的压应力，避免在木质窗框、乳胶漆墙面这类低强度安装面上出现压溃凹陷，安装时无需对原有墙面的旧孔位进行扩孔或移位，直接对齐原有安装点位即可固定，大幅降低维修的拆装工作量。另一侧是导轨卡接结构，采用多道平行卡槽的分层设计，每道卡槽的间距、槽宽完全匹配常规窗帘导轨的侧边凸棱尺寸，卡槽之间设置加强筋连接，筋板厚度均匀，既保证卡接后导轨不会出现前后窜动、上下松脱的问题，也避免3D打印过程中出现壁厚不均导致的翘曲变形。卡接结构与圆形底座之间采用斜向加强筋过渡，抵消开关窗帘时产生的侧向弯矩，避免连接处出现应力集中断裂。

从安装边界来看，底座直径适配原有支架的安装覆盖范围，不会超出旧支架留下的墙面痕迹，无需额外修补墙面；卡槽部分的伸出长度与原有支架保持一致，安装后导轨与墙面的间距和原设计一致，不会出现窗帘与墙面摩擦、帘布开合卡滞的问题。卡接侧预留的小型凸台定位孔，可配合导轨上的定位凸点使用，进一步限制导轨的轴向窜动，即使频繁大力拉扯窗帘，支架也能保持稳定的固定效果。整个结构没有冗余的外凸造型，所有棱边都做了小倒角处理，安装时不会划伤手部，也不会勾刮帘布边缘，打印完成后仅需去除少量支撑即可直接安装使用，无需二次打磨或加工，完全适配家用3D打印的制作精度要求，能快速解决窗帘支架破损的维修需求。
