胶带分配器中央胶带夹持支架结构

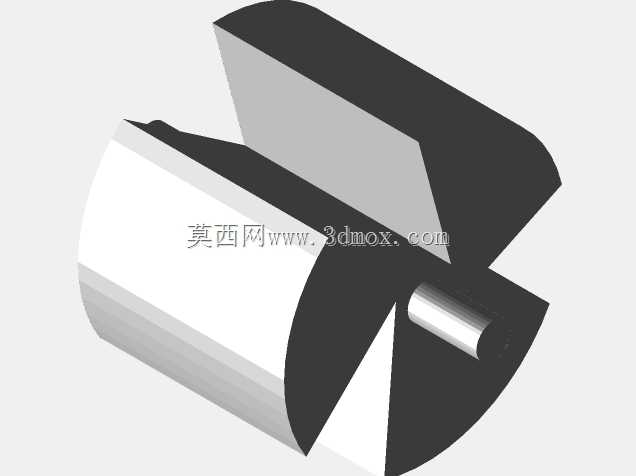

日常生产包装、仓储封箱、办公文具场景中，手动或台式胶带分配器的核心承载部件就是中央胶带架，也就是本次设计的胶带夹结构，它直接决定了胶带卷安装后的转动顺畅度、胶带拉扯时的稳定性，以及胶带卷更换的操作效率。不少一线使用场景里，胶带分配器的故障多源于中央架磨损、卡滞、同轴度偏差，导致胶带拉扯时跑偏、断带，甚至整卷胶带松脱散落，影响封箱打包的作业节奏，这款替换用的中央胶带夹正是针对这类损耗场景做的适配结构设计。从结构设计逻辑来看，这款胶带夹采用半开放的圆柱承载面搭配侧挡限位结构，圆柱段的直径匹配常规民用及工业封箱胶带的纸卷内孔尺寸，安装时可直接将整卷胶带套入圆柱承载段，侧方的挡边结构刚好卡在胶带卷的端面，避免胶带卷在拉扯过程中沿轴向窜动偏移，保证胶带出带方向始终对准切割刀位。伸出的小轴段是与分配器基座的安装配合位，设计时严格匹配原有分配器的安装孔位公差，不需要额外修改基座结构，可直接替换原有磨损的中央架，降低设备维护的改造成本。不同于一体式不可拆的胶带架结构，这款夹持结构的切槽设计兼顾了安装便利性与结构强度，切槽位置刚好避开了主要受力的承载圆柱面，在套入胶带卷时可借助微小的结构形变让安装更顺畅，安装到位后结构回弹保持对胶带卷内孔的适度张紧，避免胶带卷空转打滑。实际使用中，胶带拉扯的作用力主要作用在圆柱承载面的下半区，设计时特意加厚了该区域的壁厚，同时做了圆弧过渡处理，避免应力集中导致的长期使用断裂问题。侧挡的高度刚好覆盖常规胶带卷的端面厚度，不会因为挡边过高干扰胶带的剥离，也不会因为挡边过矮失去轴向限位作用。安装边界上，伸出轴段的长度与直径完全适配主流台式胶带分配器的基座安装槽，装配后轴段与基座孔位为间隙配合，保证胶带夹可随胶带卷的拉扯顺畅转动，不会出现卡滞导致的拉断胶带问题。圆柱承载段的长度适配常规宽度的封箱胶带、文具胶带，覆盖绝大多数日常使用的胶带规格，不需要额外调整结构即可适配多类胶带卷。在包装工位的长期使用场景下，这类替换件的结构精度直接影响作业效率，设计时充分考虑了磨损余量，承载圆柱面的表面做了光滑处理，减少与胶带纸管内孔的摩擦阻力，长期使用后即使出现轻微磨损，也能保持稳定的转动性能，不会出现胶带卷卡滞转不动的情况。
