多通路法兰连接式金属阀体结构设计

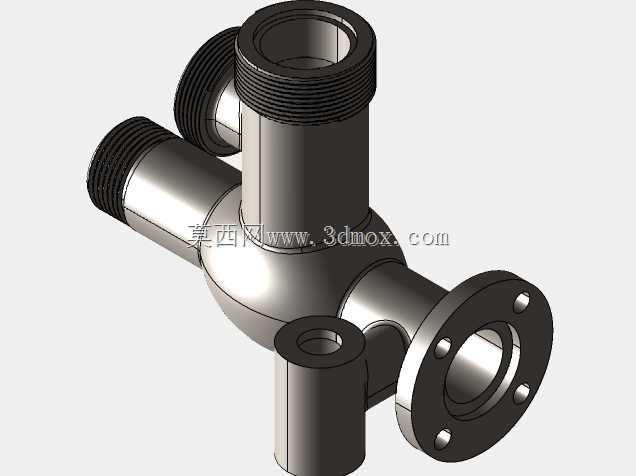

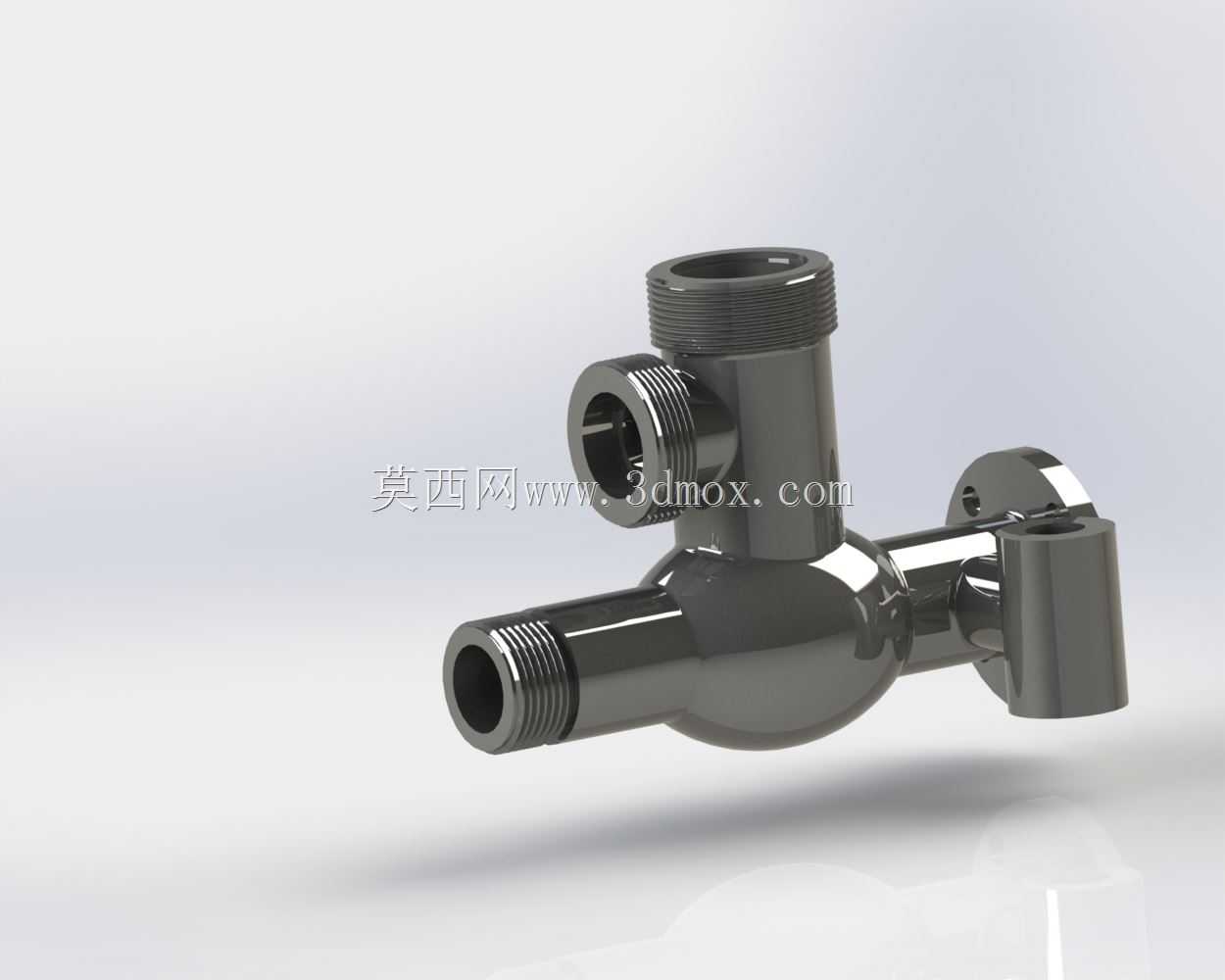

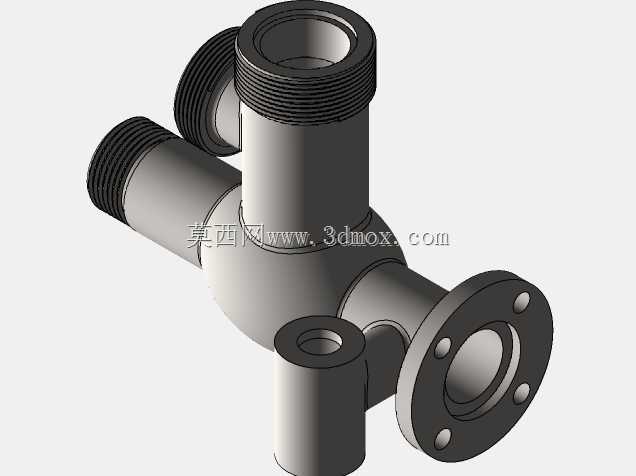

这款法兰阀体主要应用在民用供水、暖通循环以及小型工业流体输送的管路节点中，作为流体通路切换、截流控制的核心承载壳体，承担着容纳阀芯、连接多向管路、承受管路内压的核心作用。不同于普通螺纹直通阀体，这款阀体采用多通路集成结构，三个外螺纹接口分别对应不同方向的管路接入，侧部带安装孔的法兰结构可直接将阀体固定在墙面、设备支架或者管路安装板上，无需额外加装固定卡箍，能有效减少管路安装的配件数量，降低节点泄漏风险。从设计思路来看，这款阀体的壳体采用等壁厚渐变过渡结构，在介质流向转弯的位置没有采用直角突变结构，而是做了大圆弧流道过渡，能减少介质流经阀体时的局部阻力，降低流道内的紊流噪声，同时避免直角位置长期受介质冲刷导致的壁厚减薄问题，提升阀体的长期使用寿命。三个外螺纹接口的螺纹规格统一匹配常规民用管路的连接标准，螺纹尾部都设计了密封台肩，安装时配合生料带或者密封垫圈就能实现可靠密封，不需要额外加工密封槽。侧部的法兰安装面做了铣平加工，两个安装孔的孔位公差控制在合理范围，安装时能保证法兰面与安装基面完全贴合，避免阀体安装后出现受力倾斜导致的接口错位问题。阀体的上部接口用于安装阀芯操控组件，接口处的内螺纹深度经过校核，既能保证阀芯组件的旋入深度足够，承受操作时的扭矩，又不会因为螺纹过深导致流道被过度占用。在实际安装场景中，这款阀体的安装边界需要注意预留足够的上部操作空间，用于后续阀芯的拆装维护，三个侧向外接接口的周围要预留管路拧接的操作空间，避免因为空间不足导致安装时无法拧紧螺纹。阀体的整体外形没有多余的突出结构，外表面做了抛光镀铬处理，既可以提升外观质感，也能避免长期在潮湿环境下使用出现表面锈蚀问题，适合明装在可见的管路位置。从结构强度角度，这款阀体的壁厚经过承压校核，能够满足常规供水管路的工作压力要求，各个接口与主体连接的位置都做了加强筋过渡，避免管路安装时的侧向力导致接口根部断裂。流道内部的表面光滑度经过优化，减少介质内杂质的挂壁残留，降低长期使用后流道堵塞的概率，适合输送清洁水、采暖热水等无强腐蚀性的流体介质。
