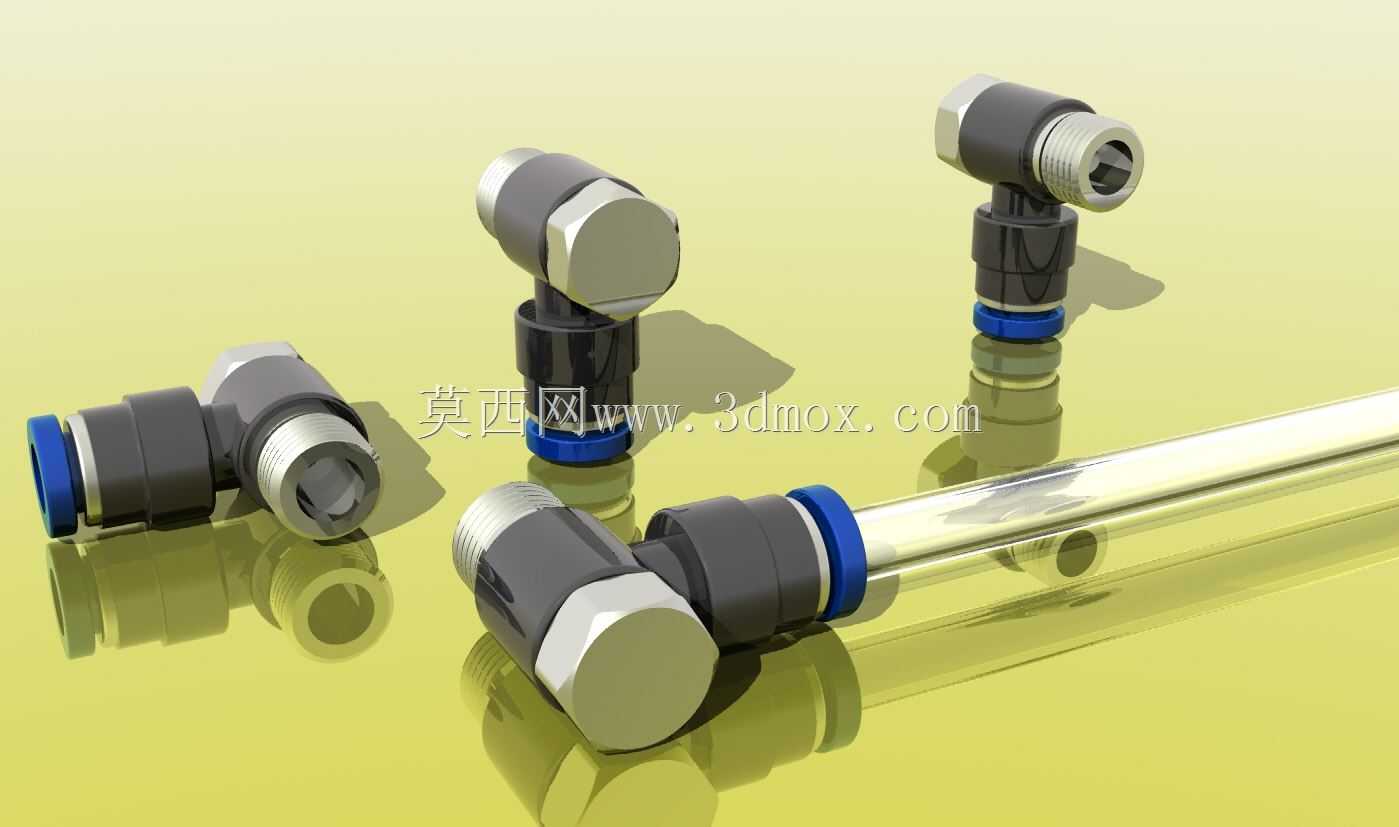

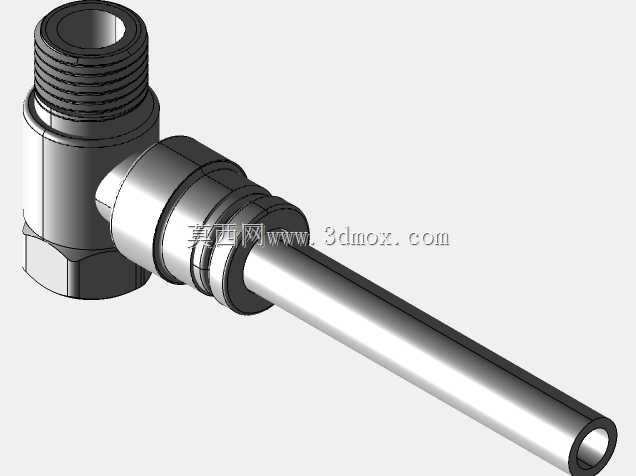

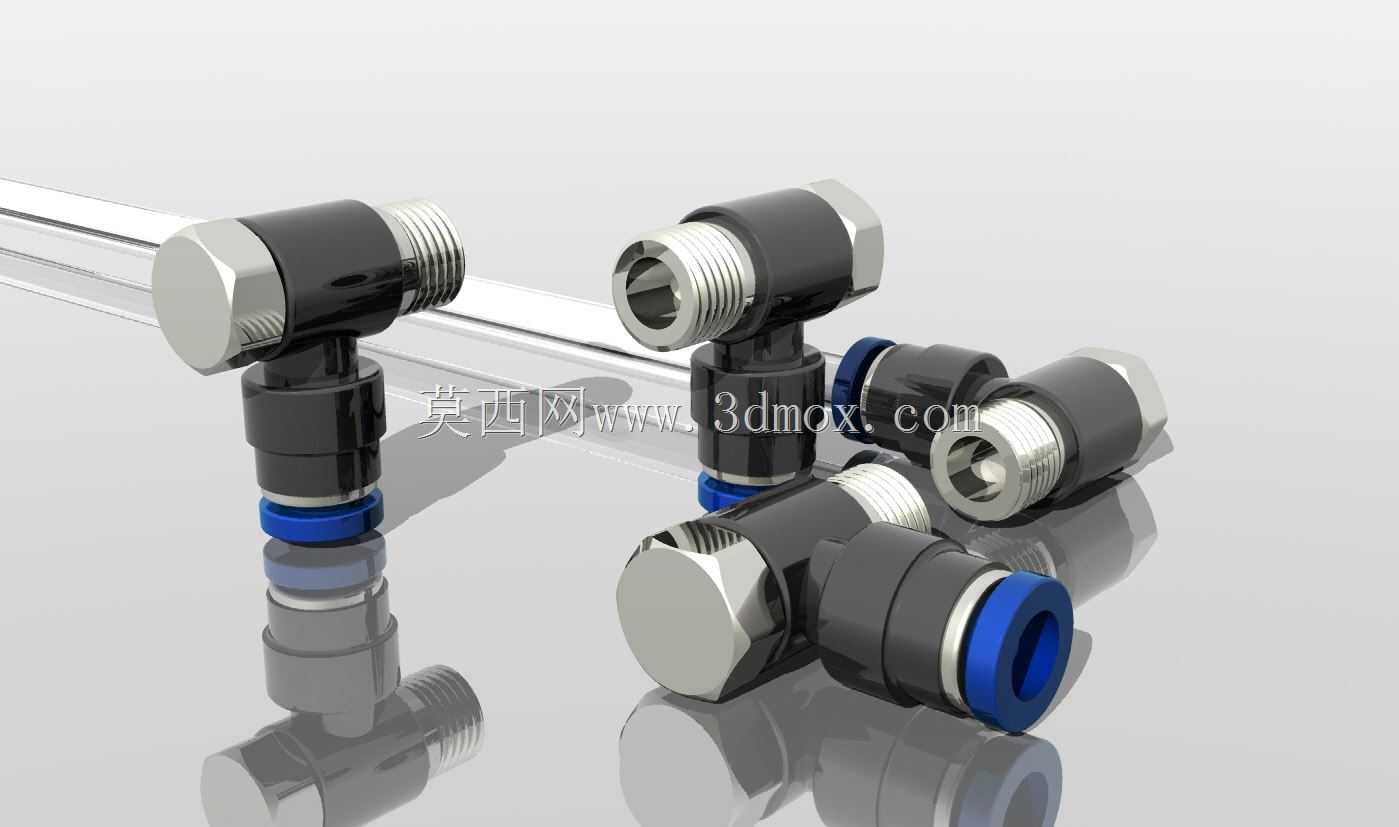

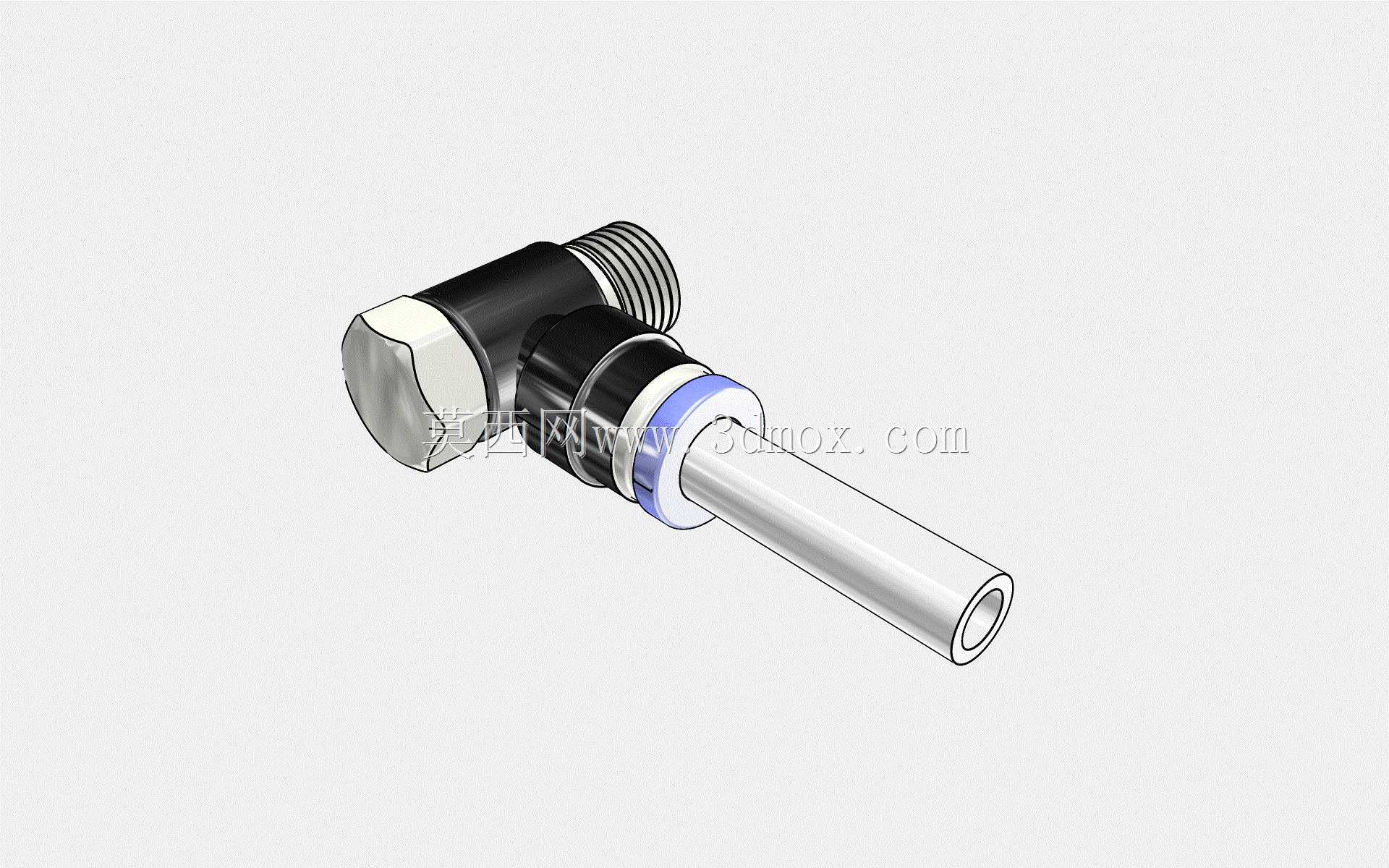

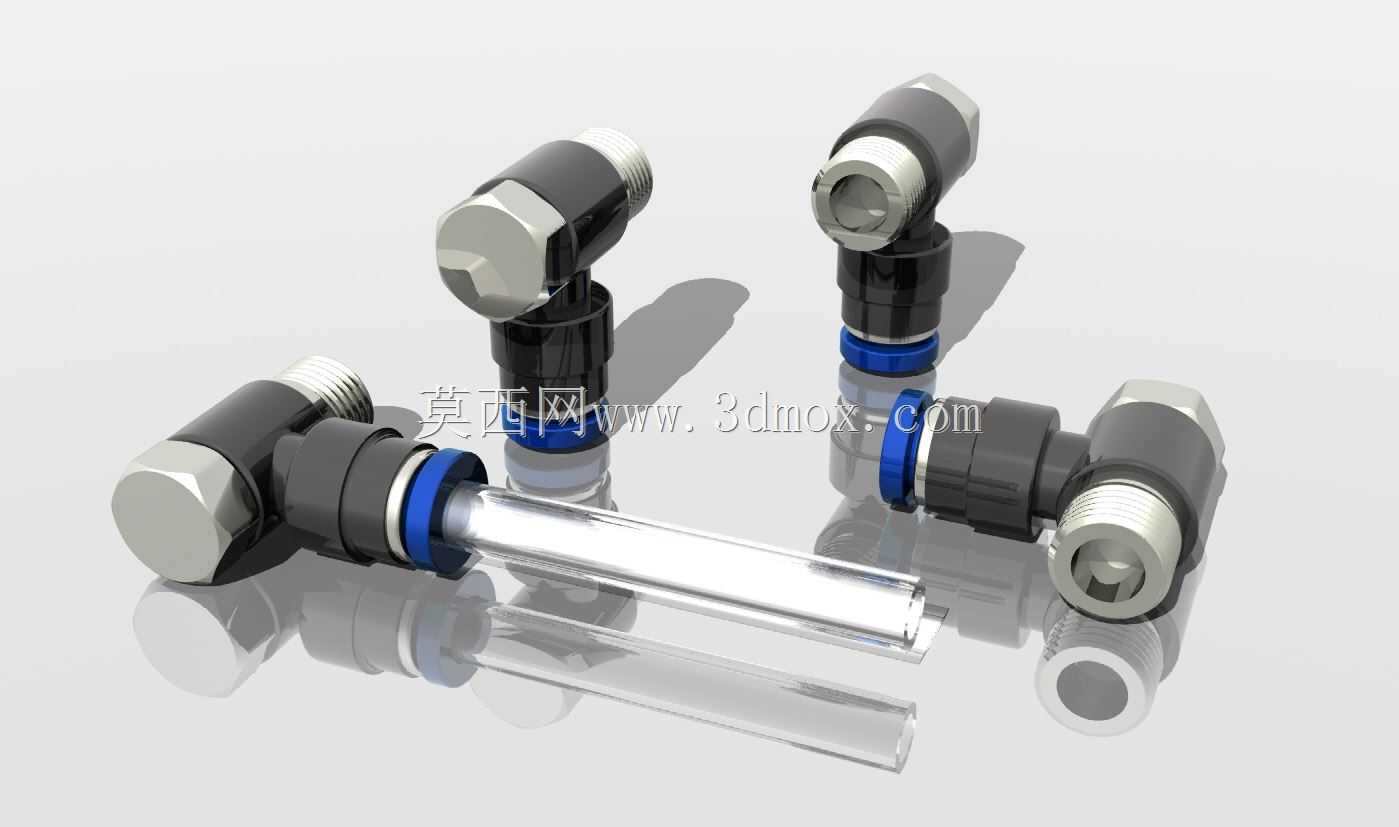

气动外螺纹推入式直角空气阀接头

这类直角型外螺纹推入式气动接头，是气动管路布设中极为常用的连接件，日常在轻工自动化生产线、小型气动工装、车间压缩空气支路、小型气动执行元件的气路连接场景中随处可见，主要承担压缩空气、低压洁净水、低真空管路的直角转向连通作用，能在狭窄的安装空间内完成管路90度转向布设，减少管路弯折带来的通径损失与管路疲劳损伤。从结构设计逻辑来看，接头采用推入式快接结构配合外螺纹连接端，螺纹端用于接入阀体、气缸、电磁阀等带内螺纹接口的气动元件端面，快接端直接对接标准外径的气动软管，安装时无需额外套丝、绑扎，仅需将软管切口处理平整后直接推入接口即可完成密封与固定，内部的弹性卡簧会牢牢咬合软管外壁，配合内置的丁腈橡胶密封圈实现端面密封，常规工况下0-10bar的压力范围内都能保持稳定的密封性能，不会出现脱管、漏气问题。接头的直角转向结构做了圆弧过渡处理，内部流道没有直角突变，能最大程度降低气路传输过程中的压力损失，减少气流紊流带来的噪音与能耗。接头的金属部分采用镀镍处理，既保证了螺纹连接的结构强度，也能在常规车间湿度环境下避免锈蚀，塑料本体采用耐气压工程塑料，兼顾轻量化与结构强度，蓝色的密封压圈既作为快接端的标识，也能在拆卸时通过按压压圈释放卡簧，快速拔出软管，方便后期管路调整与维护。在安装边界上，这类接头的六角锁紧端尺寸适配标准开口扳手，安装时无需过大的操作空间，快接端的插入深度有明确的限位设计，能避免软管插入不到位导致的密封失效，整体外形紧凑，在密集排布的阀岛、多气缸并排安装的场景下，不会和相邻接头产生安装干涉，能有效压缩气路安装占用的空间。日常选型时需要注意匹配对应软管外径与连接螺纹规格，不同压力等级、流体介质场景下需要确认密封圈材质的适配性，这类接头的快接结构经过反复插拔验证，常规工况下多次拆装也不会出现密封性能下降的问题，能满足车间设备日常维护、气路改造的快速安装需求，相比传统的卡套式、绑扎式接头，安装效率能提升数倍，也能减少因安装操作不规范带来的漏气隐患。
