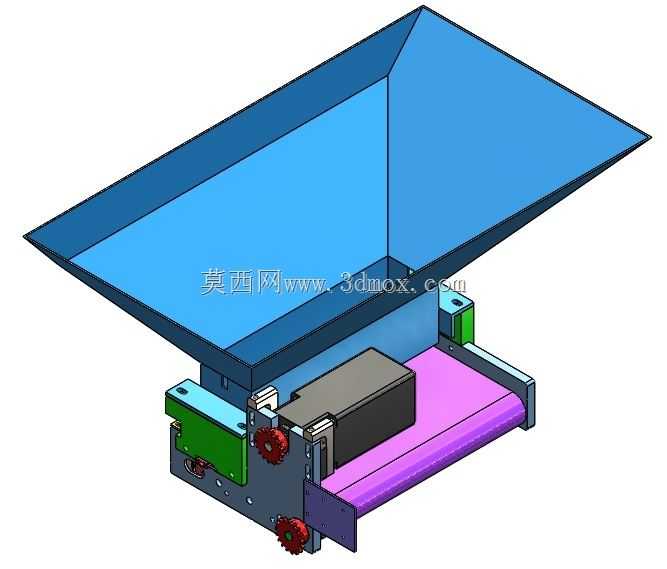

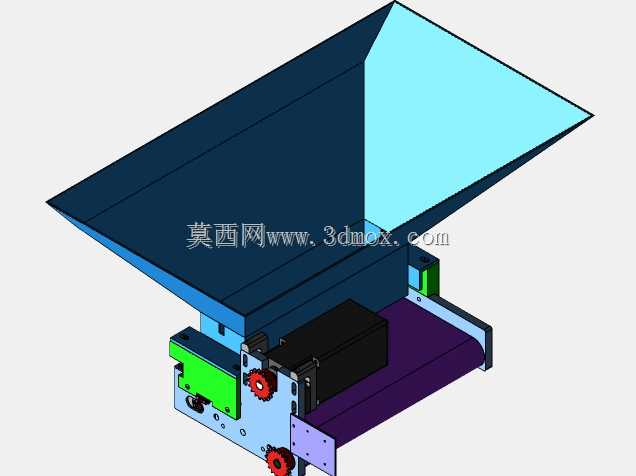

带缓冲料斗的小型零件进料输送装置

这款带顶部缓冲料斗的进料输送设备，主要面向3C电子小五金、精密注塑、小规格冲压件的产线自动上料场景，解决零散小型零件人工上料效率低、排布杂乱易卡料的实际生产痛点。设备整体采用模块化拼接的设计思路，上部的敞口式缓冲料斗做了大倾角扩口设计，料斗侧壁倾斜角度经过反复校核，刚好适配小型金属、塑料零件的自然休止角，不会出现物料架桥卡滞的问题，料斗下部收口位置与下部皮带输送面的间隙做了可调设计，可根据输送零件的最大外形尺寸调整挡料高度，避免一次性落料过多造成皮带堆料溢出。下部输送单元采用模块化平皮带结构，搭配的驱动单元选型时充分考虑小型零件输送的低震动需求，运行过程中皮带线速度平稳无窜动，可直接对接后续的分拣工位、视觉检测工位或者组装工位，不需要额外增加过渡接驳结构。从安装边界来看，设备整体占地尺寸紧凑，料斗顶部的敞口尺寸适配常见的人工倒料、机械臂整框倒料的作业范围，不需要额外抬高上料平台，设备底部预留了标准的安装孔位，可直接固定在型材机架或者车间地面上，也可根据产线布局需求加装脚轮做移动式工位配置。设计过程中充分考虑了日常维护的便捷性，皮带张紧结构采用侧边外露的调节旋钮，不需要拆解设备外罩即可完成皮带张紧度调整，料斗与下部输送机架采用快拆式螺栓连接，更换不同规格零件生产时，可快速拆卸料斗做内部清洁，避免不同批次零件混料。两侧的传动齿轮做了外置防护罩设计，既避免运行过程中人员误触造成安全隐患，也能防止输送过程中掉落的细小零件卡入齿轮啮合位置造成设备故障。输送面的侧边挡边高度经过适配，刚好覆盖小型零件输送过程中可能出现的侧滑偏移范围，不会出现零件从侧边掉落的情况，料斗与皮带衔接的位置做了圆弧过渡处理，避免尖锐棱角刮伤零件表面，对于外观要求较高的注塑件、电镀件也能适配使用。
